MAX17542G

量产

42V、1A、超小尺寸、高效率、同步降压型DC-DC转换器

42V同步降压转换器，内置FET，支持高效率

数据手册 (Rev. 1)
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 减少外部元件，降低总体成本
    • 无肖特基同步操作
    • 全陶瓷电容设计，提供紧凑布局
  • 缩减DC-DC调节器物料单
    • 4.5V至42V较宽输入范围
    • 0.9V至92%VIN可调节输出
    • 提供高达1A电流
  • 降低功耗
    • 峰值效率高于90%
    • 关断电流仅为0.9μA (典型值)
  • 在恶劣工业环境下工作可靠
    • 打嗝模式限流、流入电流源限流和自动重启
    • 内置输出电压监测(低电平有效RESET引脚)
    • 可编程EN/UVLO门限
    • 可调节软启动和预偏置上电
    • 高工业级，-40°C至125°C环境工作温度范围/40°C至150°C结温度范围
MAX17542G
42V、1A、超小尺寸、高效率、同步降压型DC-DC转换器

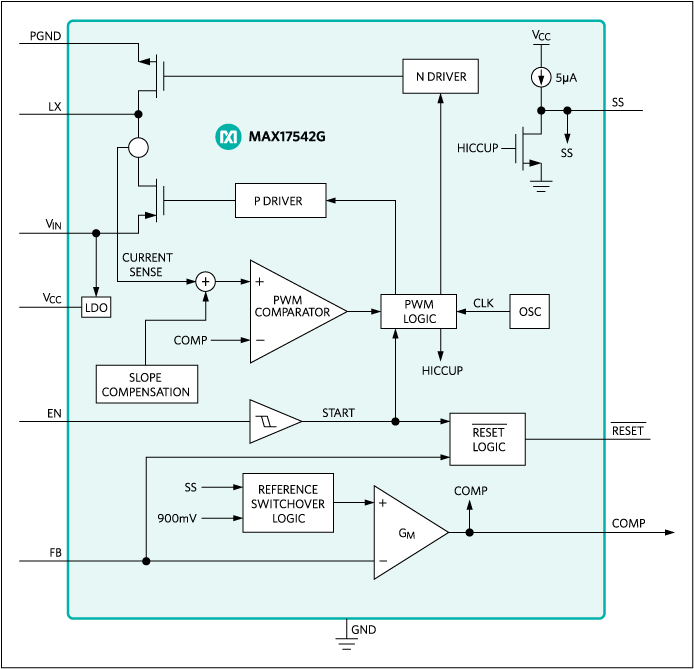

MAX17542G: Block Diagram
