MAX16993
MAX16993
量产降压控制器，带有2路2.1MHz降压DC-DC转换器
高度集成的汽车PMIC，3路DC-DC降压输出、低IQ以及最低启动时间
- 产品模型
- 32
Viewing:
产品详情
- 高压DC-DC控制器
- 3.5V至36V工作电压范围
- 42V抛负载保护
- 输出电压：引脚可选、固定或电阻分压器调整
- 350kHz至2.1MHz工作频率
- DC-DC控制器使能时，30µA静态电流
- 双路、高效2.1MHz DC-DC转换器
- 直接从OUT1供电
- 集成3A FET
- 0.8V至3.95V输出电压
- 固定输出或通过电阻分压器调节输出电压
- 180°错相工作
- 单独使能输入
- 独立的/RESET_输出
- 过热报警指示器输出
- 强制PEM和跳脉冲模式
- 过热和短路保护
- 32引脚TQFN-EP (5mm x 5mm x 0.75mm)和侧面防潮QFND-EP (5mm x 5mm x 0.8mm)封装
- -40°C至+125°C工作温度范围

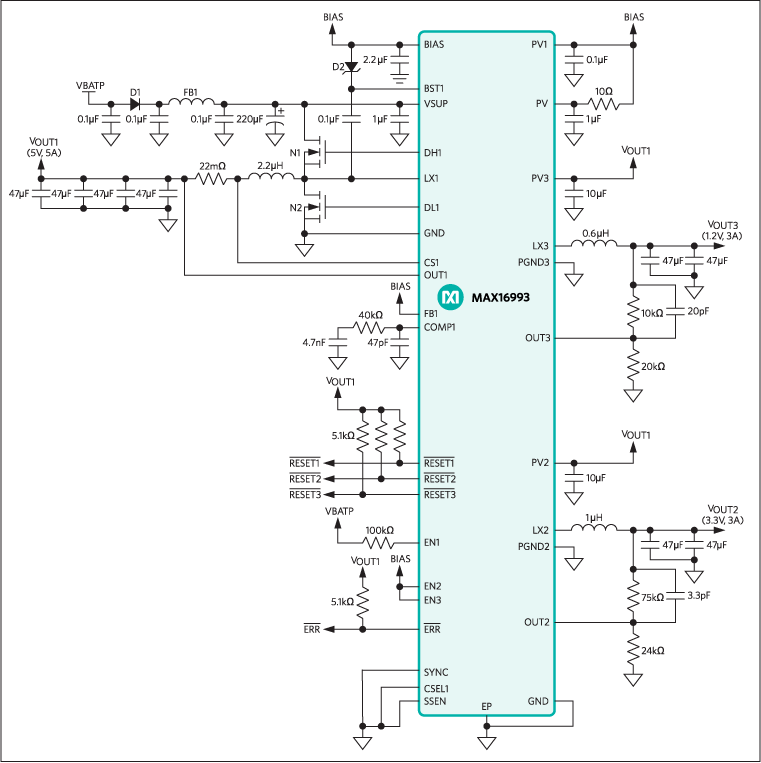

MAX16993电源管理集成电路(PMIC)是一款2.1MHz、多通道、DC-DC转换器，设计用于汽车应用。该器件在小型封装内集成了3路电源。器件包括一路直接从汽车电池供电的高压降压控制器(OUT1)，以及从OUT1级联输出的两路低压降压控制器(OUT2/OUT3)。空载条件下，MAX16993仅消耗30µA静态电流，使其非常适合汽车应用。
高压同步降压DC-DC控制器(OUT1)可连续工作在高达36V的电压，可承受高达42V的抛负载瞬态电压。引脚可编程频率允许选择2.1MHz或工厂设置的1.05MHz、525KHz、420KHz或350KHz。低压、同步降压DC-DC转换器直接从OUT1运行并可输出高达3A电流。
器件带有扩谱使能输入(SSEN)，可在需要时快速提升抗电磁干扰能力。器件还带有SYNC I/O，可作为与外部时钟源同步的输入，也可作为内部产生时钟的输出(参见完整数据资料中的选型指南部分)。器件带有过热关断和过流限制。器件还带有独立的/RESET_输出和使能输入。/RESET_输出对所有输出通道提供电压监控。
MAX16993采用32引脚TQFN/侧面防潮的QFND-EP封装，工作在-40°C至+125°C汽车级温度范围。
应用
- 汽车
- 工业
参考资料
数据手册 1
可靠性数据 1
技术文章 1
产品亮点 1
产品亮点 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
2月 17, 2020 - 1707U2 ASSEMBLY |
||
| MAX16993AGJA/VY+ | 量产 | |
| MAX16993AGJA/VY+T | 量产 | |
| MAX16993AGJC/VY+ | 最后购买期限 | |
| MAX16993AGJC/VY+T | 最后购买期限 | |
| MAX16993AGJD/VY+ | 量产 | |
| MAX16993AGJD/VY+T | 量产 | |
| MAX16993AGJE/VY+ | 量产 | |
| MAX16993AGJE/VY+T | 量产 | |
| MAX16993AGJF/VY+ | 量产 | |
| MAX16993AGJF/VY+T | 量产 | |
| MAX16993AGJG/VY+ | 量产 | |
| MAX16993AGJG/VY+T | 量产 | |
| MAX16993AGJK/VY+ | 量产 | |
| MAX16993AGJK/VY+T | 量产 | |
| MAX16993AGJL/VY+ | 量产 | |
| MAX16993AGJL/VY+T | 量产 | |
|
10月 20, 2017 - 1662 WAFER FAB |
||
| MAX16993AGJA/VY+ | 量产 | |
| MAX16993AGJA/VY+T | 量产 | |
| MAX16993AGJC/VY+ | 最后购买期限 | |
| MAX16993AGJC/VY+T | 最后购买期限 | |
| MAX16993AGJD/VY+ | 量产 | |
| MAX16993AGJD/VY+T | 量产 | |
| MAX16993AGJE/VY+ | 量产 | |
| MAX16993AGJE/VY+T | 量产 | |
| MAX16993AGJF/VY+ | 量产 | |
| MAX16993AGJF/VY+T | 量产 | |
| MAX16993AGJG/VY+ | 量产 | |
| MAX16993AGJG/VY+T | 量产 | |
| MAX16993AGJK/VY+ | 量产 | |
| MAX16993AGJK/VY+T | 量产 | |
| MAX16993AGJL/VY+ | 量产 | |
| MAX16993AGJL/VY+T | 量产 | |
| MAX16993ATJA+ | 量产 | |
| MAX16993ATJA+T | 量产 | |
| MAX16993ATJA/V+ | 量产 | |
| MAX16993ATJA/V+T | 量产 | |
| MAX16993ATJB+ | 最后购买期限 | |
| MAX16993ATJC+ | 量产 | |
| MAX16993ATJC/V+ | 量产 | |
| MAX16993ATJG+ | 最后购买期限 | |
| MAX16993ATJG/V+ | 最后购买期限 | |
| MAX16993ATJH+ | 量产 | |
| MAX16993ATJH/V+ | 量产 | |
| MAX16993ATJH/V+T | 量产 | |
| MAX16993ATJI+ | 最后购买期限 | |
| MAX16993ATJI/V+ | 最后购买期限 | |
|
6月 18, 2021 - 2161 ASSEMBLY |
||
| MAX16993ATJA/V+ | 量产 | |
| MAX16993ATJA/V+T | 量产 | |
| MAX16993ATJC/V+ | 量产 | |
| MAX16993ATJG/V+ | 最后购买期限 | |
| MAX16993ATJH/V+ | 量产 | |
| MAX16993ATJH/V+T | 量产 | |
| MAX16993ATJI/V+ | 最后购买期限 | |
这是最新版本的数据手册
