MAX1672

量产

升/降压型DC-DC转换器，QSOP封装

紧凑的低噪声、无变压器升/降压调节器，仅使用一只电感，具有低输出纹波

数据手册 (Rev. 2)
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 升压/降压转换
  • 输入范围：1.8V至11V
  • 3.3V/5V或可调输出电压范围
  • 输出电流：
    • 5V时为300mA (VIN > 2.5V)
    • 5V时为150mA (VIN > 1.8V)
  • 电感相比SEPIC和反激式配置更小
  • 关断模式下负载与输入断开
  • 电池电源电流：
    • 85µA（空载）
    • 0.1µA（关断）
  • 反PGI/PGO低电池电量比较器
  • 16引脚QSOP封装（与8引脚SO封装尺寸相同）
  • 无需外部FET
  • 热保护和短路保护
MAX1672
升/降压型DC-DC转换器，QSOP封装

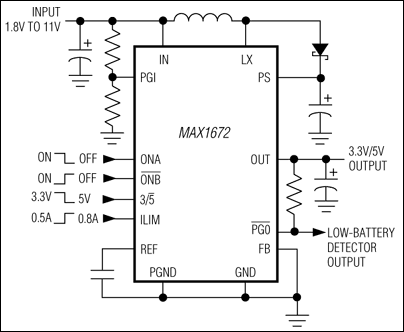

MAX1672：典型工作电路
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 2

设计笔记 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

硬件生态系统

部分模型 产品周期 描述
升压型稳压器 1
MAX710
量产 3.3V/5V或可调、升/降压型DC-DC转换器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

MAX1672EVKIT

MAX1672评估板

立即购买 更多内容

特性和优点

  • 升压/降压转换
  • 输入范围：1.8V至11V
  • 3.3V或5V可选输出电压
  • 可调输出电压（1.25V至5.5V）
  • 关断模式下负载与输入断开
  • 高达300mA输出电流
  • 无需外部FET
  • IC关断电流：0.1µA（典型值）
  • 低电池电量比较器
  • 16引脚QSOP封装（与8引脚SO封装尺寸相同）
  • 表面贴装元件
  • 装配完成且经过测试

产品详情

MAX1672评估套件（EV套件）集成带线性稳压器输出的升压型开关转换器，提供升压/降压转换。其将1.8V至11V输入电压转换为3.3V或5V输出电压，支持高达300mA的电流。该评估套件针对输入电压高于或低于稳压输出电压的电池应用进行了优化。它提供超低静态电流和高效率，可有效延长电池使用时间。低压差线性后置稳压器的另一个作用是减少高频纹波。

MAX1672评估套件是一款装配完成且经过测试的表面贴装电路板。通过小幅的修改，它也可以用于评估其他输出电压。电路板上的额外焊盘配有用于设置不同输出电压的外部反馈电阻。



应用

  • 2节至4节AA碱性电池供电的手持设备
  • 3.3V及其它低电压系统
  • 电池供电设备与AC输入适配器
  • 数码相机
  • 单节锂离子电池供电便携式设备
MAX1672EVKIT
MAX1672评估板
