MAX16169
推荐新设计使用nanoPower 按钮开/关控制器和电池保鲜密封
- 产品模型
- 2
产品详情
- 超低电流可节省功率
- 40nA(最大值)待机电流 (ISB)
- VCC 范围:1.3V 至 5.5V
- 消除开关噪声
- 50ms 和 2s 去抖时序选项
- 8s 和 16s 关断时序
- 灵活的配置提供了设计选项
- 锁存输出可提供 200mA 负载电流,压降小于 30mV
- 每个开关闭合时的单冲 INT 输出
- 8ms、32ms、64ms 和 128ms INT 时序选项
- 低电平有效或高电平有效按钮输入

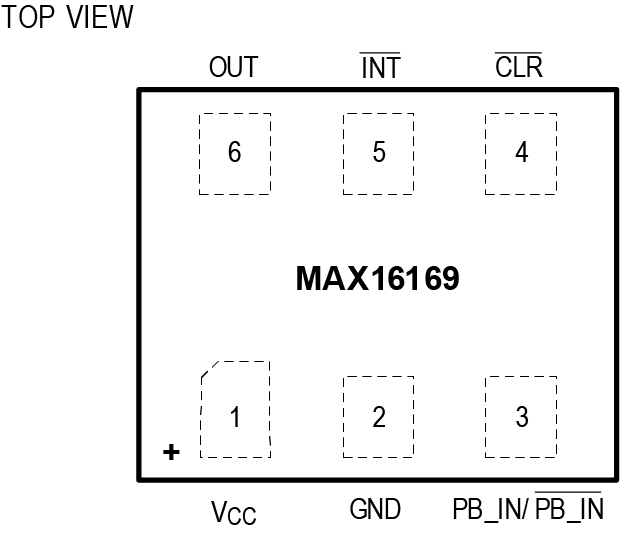

- 2mm x 2mm 6 引脚 μDFN
- 强大的功能提高了终端设备的可靠性
- 按钮输入可承受高达 ±60V 电压
- ±40kV 人体模型 (HBM) 静电放电 (ESD) 保护

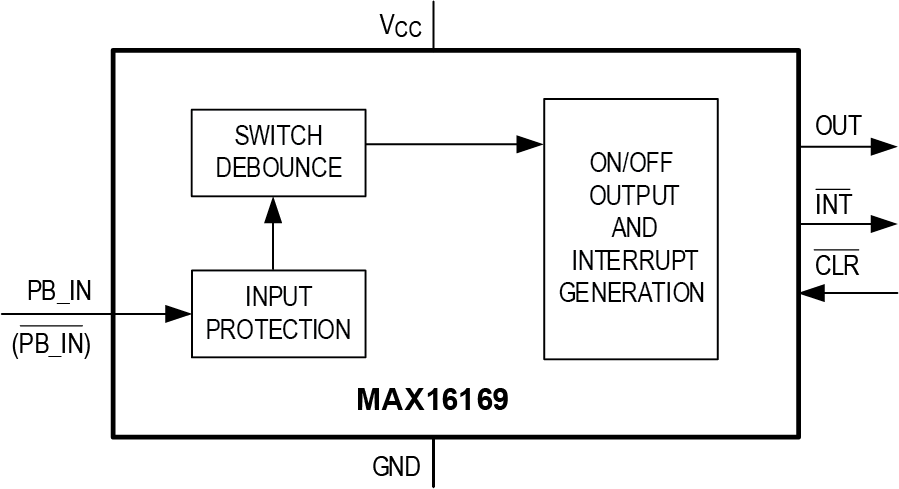

MAX16169 是一款功耗极低的按钮开/关控制器,具有开关去抖动器和内置锁存器。该套件接受来自机械开关的噪声输入,并产生干净的锁存输出和单冲中断输出,以响应开关闭合超过 PB_IN/PB_IN 的去抖动周期。开关闭合时间长于 PB_IN/PB_IN 处的关断周期会导致更长的单冲中断输出。MAX16169 系列有两组套件,一组套件的开关闭合时间比关断周期更长,从而使锁存输出无效,另一组套件则保持锁存输出有效。

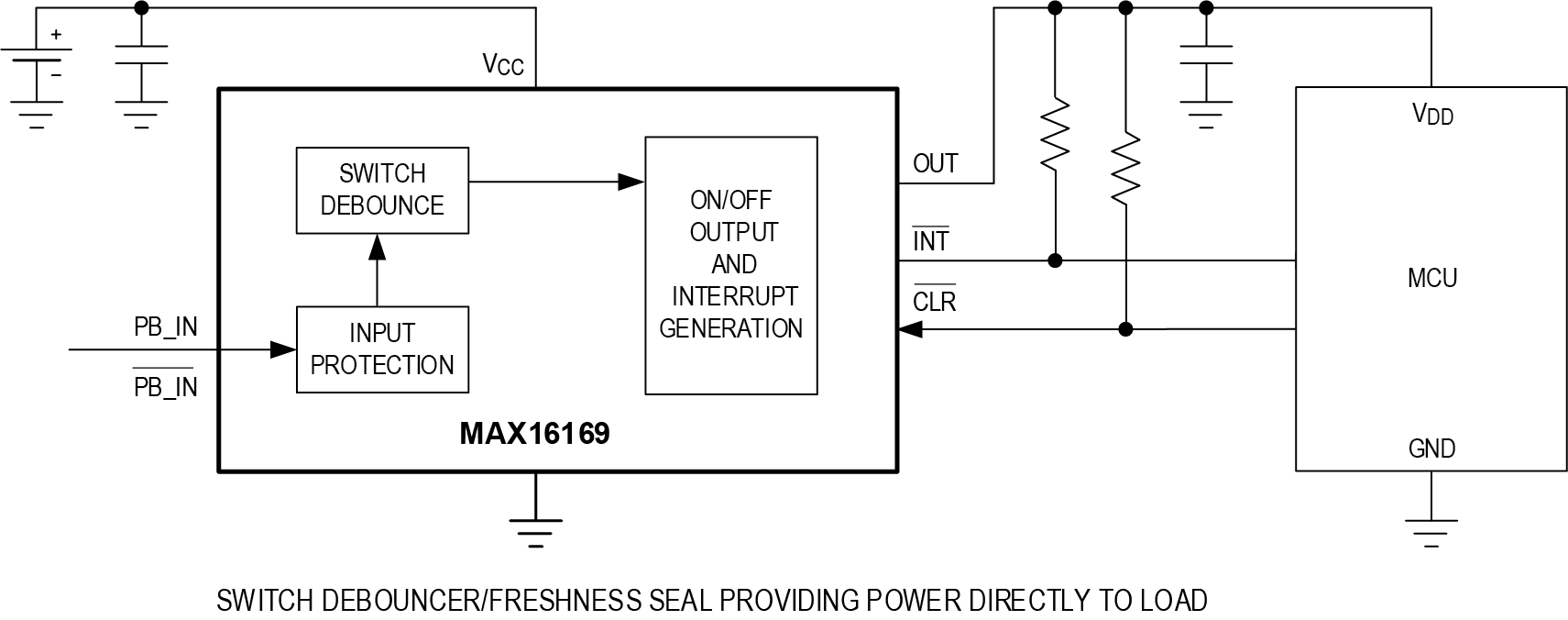

MAX16169 可在 +1.3V 至 +5.5V 电源电压范围内工作,消耗的电源电流低于 40nA,可确保低功耗应用中的电池消耗最小,并允许用作电池“保鲜密封”。强大的开关输入 (PB_IN/PB_IN) 可接受高达 ±60V 电平,并具有 ±40kV ESD 保护,可满足严酷环境的要求。锁存输出可用作控制调节器的逻辑信号,或在负载电流较低时用作将负载直接连接到电源的开关,以小于 30mV 的压降提供 200mA 的输出电流。每当检测到有效按钮信号时,单独的 INT 输出就会提供系统中断。异步 CLR 输入允许外部信号强制锁存输出处于关断状态。
MAX16169 在 -40°C 至 +125°C 的温度范围内工作,并采用 2mm x 2mm、6 引脚微型双扁平无引脚 (μDFN) 封装。
应用
- 便携式医疗设备
- 便携式仪器仪表
- 手持式消费电子设备
- 工业设备
- 物联网 (IoT) 套件
- 一次性低功耗电子设备
- 资产追踪设备
参考资料
数据手册 1
模拟对话 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
MAX16169AALTA+ | 6-LFCSP-2X2X0.75 | ||
MAX16169AALTA+T | 6-LFCSP-2X2X0.75 |
