LTM8083

推荐新设计使用

36V、1.5A、μModule降压-升压型稳压器

数据手册 (Rev. A)

产品模型: 2

Viewing:

产品详情

完整的升降压开关模式电源
宽输入电压范围：3V 至 36V
宽输出电压范围：1V 至 36V
6VIN 时，输出为 12V / 0.8A
12VIN 时，输出为 12V / 1.5A
36VIN 时，输出为 12V / 1.5A
集成式三端电容器和扩频，具有出色的 EMI 性能

符合 CISPR25 5 类限制（请参考数据手册中的图 25）
300kHz 至 2MHz 固定开关频率以及外部频率同步
可调输出限流值
输出电流监控
符合 RoHS 的封装
6.25mm × 6.25mm × 2.22mm BGA 封装

参考资料

数据手册 1

LTM8083: 36V, 1.5A Buck-Boost µModule Regulator Data Sheet (Rev.A) 06/23/2023

用户手册 1

DC2859A - Demo Manual (Rev.A) 01/22/2021

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTM8083EY#PBF	49-Lead BGA (6.25mm x 6.25mm x 2.22mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTM8083IY#PBF	49-Lead BGA (6.25mm x 6.25mm x 2.22mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN
未找到匹配项目
7月 21, 2021 - 21_0159 Ink Mark to Laser Mark Conversion for µModule
		PCN21_0159_Form Material_Report Delta Qualification Matrix
LTM8083EY#PBF	量产
LTM8083IY#PBF	量产

这是最新版本的数据手册

工具及仿真模型

LTspice 1

LTM8083 - ?Module Regulators

LTspice中提供以下器件型号：

LTM8083

LTpowerCAD

LTpowerCAD中提供以下器件的设计工具：

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

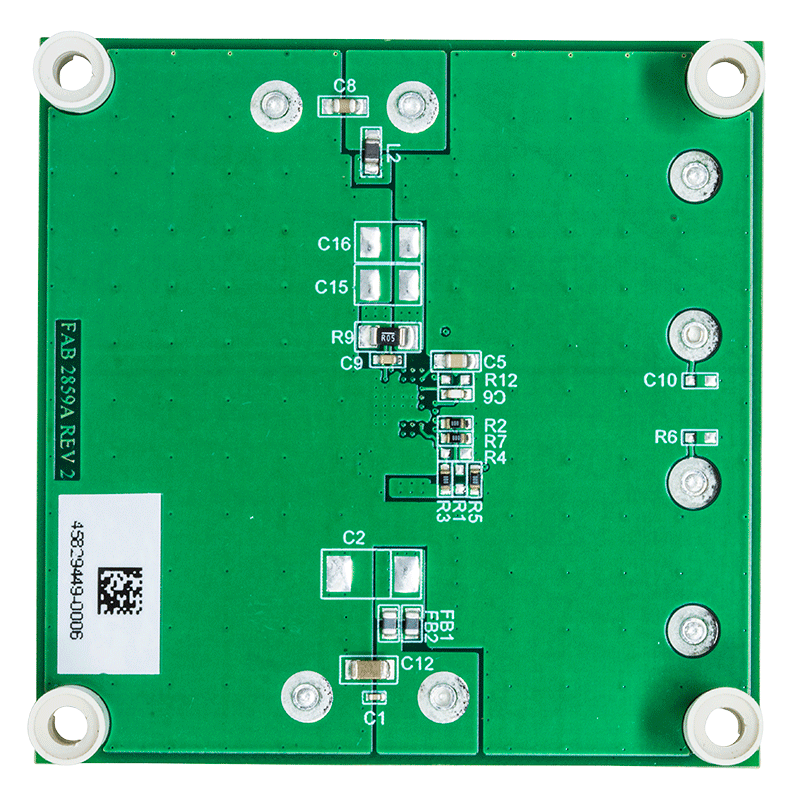

LTM8083演示板 | 3VIN至36VIN、12VOUT(1.5A)、降压-升压μModule稳压器

立即购买更多内容

产品详情

演示电路2859A是一款升压/降压型DC/DC转换器，具有3V至36V输入电压范围和12V输出，能够提供1.5A*（12至36V_IN）、0.8A (6V_IN)和0.25A (3VIN)电流，内置LTM8083。

LTM8083数据手册提供了该器件的完整描述，包括操作原理和应用信息。在使用或修改DC2859A之前，必须仔细阅读此演示手册与该数据手册。

关键特性

用于外部同步的 SYNC 输入
用于调整限流值阈值的 CTRL 输入

资料

DC2859A - Demo Manual (Rev.A)
2021/1/22

DC2859A - Schematic
2021/6/30

DC2859A - Design Files
2021/6/30
