LTM8054

推荐新设计使用

36V_IN、5.4A 降压-升压型 μModule 稳压器

产品模型: 5

Viewing:

产品详情

完整的降压-升压型开关模式电源
宽输入电压范围：5V 至 36V
宽输出电压范围：1.2V 至 36V
V_IN 可高于、等于或低于 V_OUT

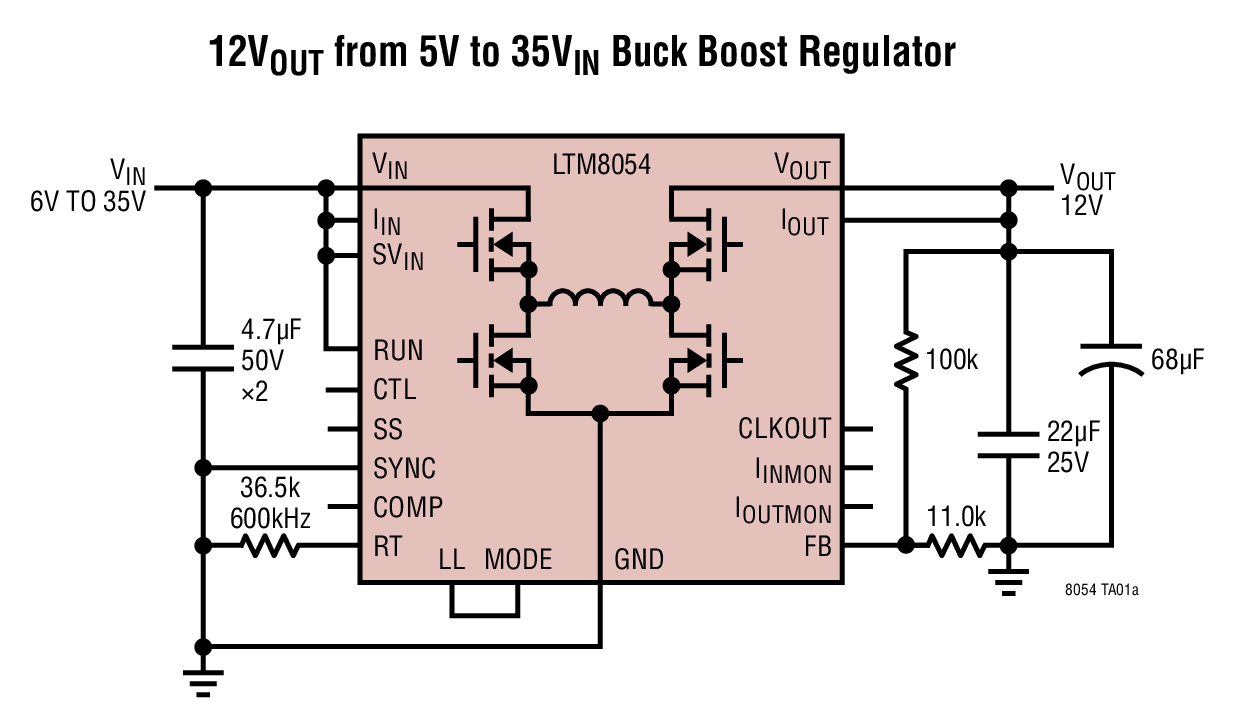

从 6V_IN 产生 12V/1.8A 输出
从 12V_IN 产生 12V/3.4A 输出
从 24V_IN 产生 12V/5.4A 输出

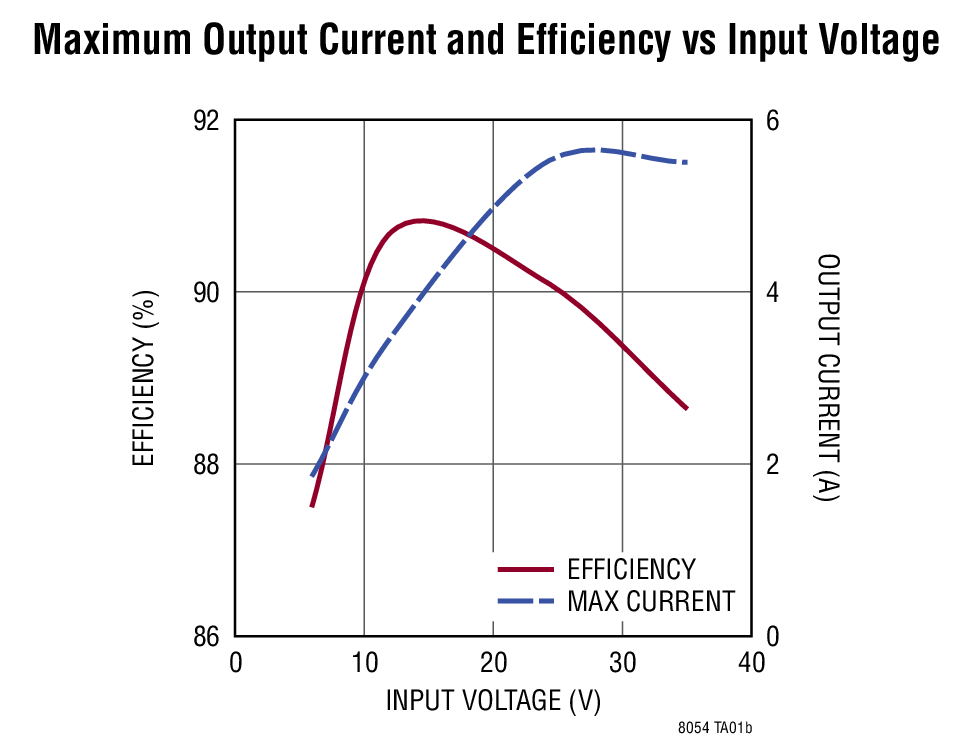

效率高达 94%
可调输入和输出平均电流限值
输入和输出电流监视器
可通过并联以增加输出电流
可选的开关频率：100kHz 至 800kHz
可同步范围：200kHz 至 700kHz

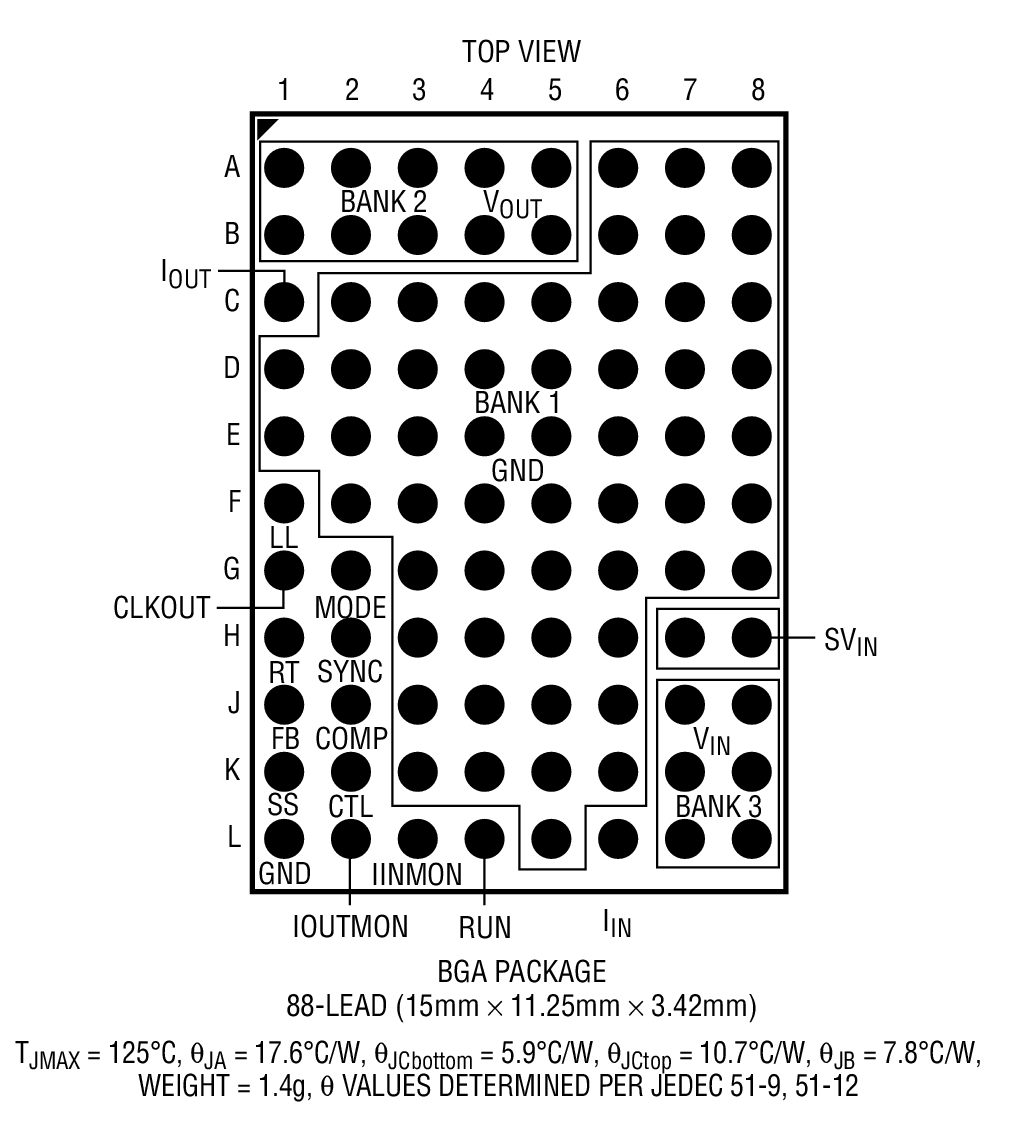

11.25mm x 15mm x 3.42mm BGA 封装

LTM^®8054 是一款 36V_IN、降压-升压型 μModule^® (微型模块) 稳压器。封装中内置了开关控制器、电源开关、电感器和支持组件。仅需采用一个用于设定开关频率的电阻器、一个负责设定输出电压的电阻分压器、以及输入和输出电容器便可实现完整的设计。只需少量组件即可实现诸如输入和输出平均电流调节等其他功能。LTM8054 可在一个 5V 至 36V 的输入电压范围内运作，并能够在 1.2V 至 36V 之间调节输出电压。SYNC 输入和 CLKOUT 输出可实现简易的同步。

LTM8054 采用紧凑型模压树脂球栅阵列 (BGA) 封装，适合采用标准的表面贴装设备来进行自动化装配。LTM8054 符合 RoHS 标准。

降压–升压型μModule 稳压器选型表


	LTM8054	LTM8055	LTM8056
V_IN(操作)	36	36	58
V_IN绝对最大值	40	40	60
V_OUT绝对最大值	40	40	60
I_OUT (峰值) 24V_IN, 12V_OUT	5.4	8.5	5.5
封装	15 x 11.25mm x 3.42mm BGA	15 x 15mm x 4.92mm BGA	15 x 15mm x 4.92mm BGA

Applications

高功率电池供电式设备
工业控制
太阳能供电型电压调节器
太阳能供电型电池充电

参考资料

可靠性数据 1

R598 Reliability Data 03/26/2018

技术文章 1

A New-Generation High Current, High Performance Step-Down and Step-Up Buck-Boost μModule Regulator 01/01/2025

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTM8054EY#PBF	88-Lead BGA (15mm x 11.25mm x 3.42mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTM8054IY	88-Lead BGA (15mm x 11.25mm x 3.42mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTM8054IY#PBF	88-Lead BGA (15mm x 11.25mm x 3.42mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTM8054MPY	88-Lead BGA (15mm x 11.25mm x 3.42mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTM8054MPY#PBF	88-Lead BGA (15mm x 11.25mm x 3.42mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

7月 21, 2021 - 21_0159 Ink Mark to Laser Mark Conversion for µModule
		PCN21_0159_Form Material_Report Delta Qualification Matrix
LTM8054EY#PBF	量产
LTM8054IY	量产
LTM8054IY#PBF	量产
LTM8054MPY	量产
LTM8054MPY#PBF	量产
7月 31, 2020 - 20_0245 Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)
		PCN20_0245_Form Material_Report Delta Qualification Matrix Other Qualification Results Summary
LTM8054EY#PBF	量产
LTM8054IY	量产
LTM8054IY#PBF	量产
LTM8054MPY	量产
LTM8054MPY#PBF	量产
2月 28, 2020 - 20_0123 Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
		PCN20_0123_Form Material_Report Test Correlation Report Other Qualification Results Summary
LTM8054EY#PBF	量产
LTM8054IY	量产
LTM8054IY#PBF	量产
LTM8054MPY	量产
LTM8054MPY#PBF	量产
7月 15, 2019 - 19_0117 Alternate Source Inductor for LTM8054
		PCN19_0117_Form Material_Report Qualification Results Summary
LTM8054EY#PBF	量产
LTM8054IY	量产
LTM8054IY#PBF	量产
LTM8054MPY	量产
LTM8054MPY#PBF	量产

硬件生态系统

部分模型	产品周期	描述
Protection Switches & Controllers 1
LTC4231	推荐新设计使用	微功率热插拔控制器

部分模型	产品周期	描述
LTM8055	推荐新设计使用	36V_IN、8.5A 降压-升压型 μModule 稳压器
LTM8056	推荐新设计使用	58V_IN、48V_OUT 降压-升压型 μModule 稳压器

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

LTM8054

LTpowerCAD

LTpowerCAD中提供以下器件的设计工具：

LTM8054

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
