LTC4381

推荐新设计使用

具有浪涌保护的低静态电流电子保险丝

数据手册 (Rev. B)
产品模型
8
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 承受高达 100V 的浪涌电压
  • 内部 9mΩ N 通道 MOSFET
  • 保证的安全操作区域：70V、1A 时，为 20ms
  • 低静态电流：6μA 工作电流
  • 通过汽车冷启动运行
  • 宽工作电压范围：4V 至 72V
  • 无需输入TVS
  • 过流保护
  • 可选内部 28.5V/47V 或可调输出钳位电压
  • 反向输入保护高达 –60 V
  • 可调开启阈值
  • 具有 MOSFET 应力加速功能的可调故障计时器
  • 锁存和重试选项
  • 在故障期间具有低重试占空比
  • 32 引脚 DFN (7mm × 5mm) 封装
LTC4381
具有浪涌保护的低静态电流电子保险丝
LTC4381 Application Circuit LTC4381 Pin Configuration LTC4381 Performance Graph
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • LTC4381-1
  • LTC4381-2
  • LTC4381-3
  • LTC4381-4

LTpowerCAD

LTpowerCAD中提供以下器件的设计工具：

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
DC2713A

LTC4381 6μA IQ 浪涌抑制器，带有 9mΩ MOSFET

立即购买 更多内容

产品详情

DC2713A电路板可在12V至48V应用中，评估具有9mΩ MOSFET的低静态电流浪涌抑制器LTC4381。LTC4381钳位输出电压，从而允许负载在100V瞬变和负载突降浪涌（例如ISO 16750-2测试A）下安全运行。限流功能保护输入电源不受输出过载和短路的影响。在出现持续输入过压或输出过载时，LTC4381会在一段延迟后关断以保护内部功率MOSFET。

DC2713A提供DC2713A-A至DC2713A-D四种安装选项。DC2713A-A/DC2713A-B使用跳线将输出钳位电压设置为28.5V或47V，以适应12V或24V/28V系统。对于48V应用，DC2713A-C/DC2713A-D将输出钳位到66.5V。DC2713A-A/DC2713A-C在发生故障后会闩锁，而DC2713A-B/DC2713A-D在冷却延迟后会自动重启。
DC2713A
LTC4381 6μA IQ 浪涌抑制器，带有 9mΩ MOSFET

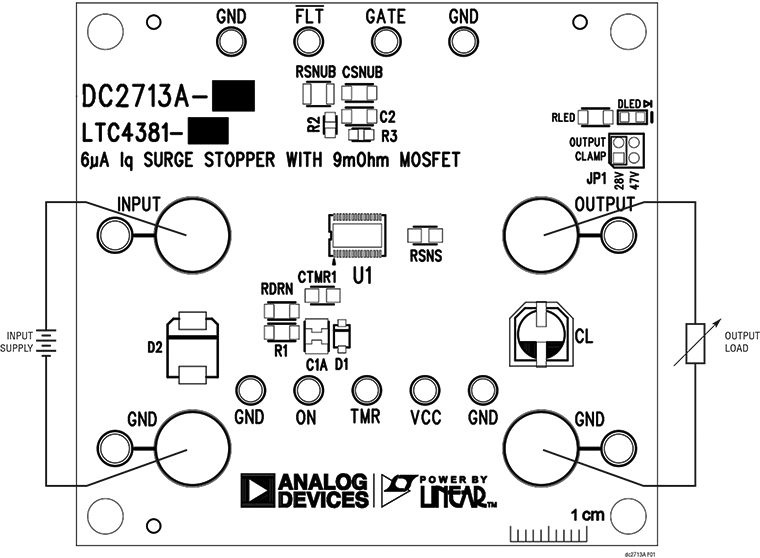

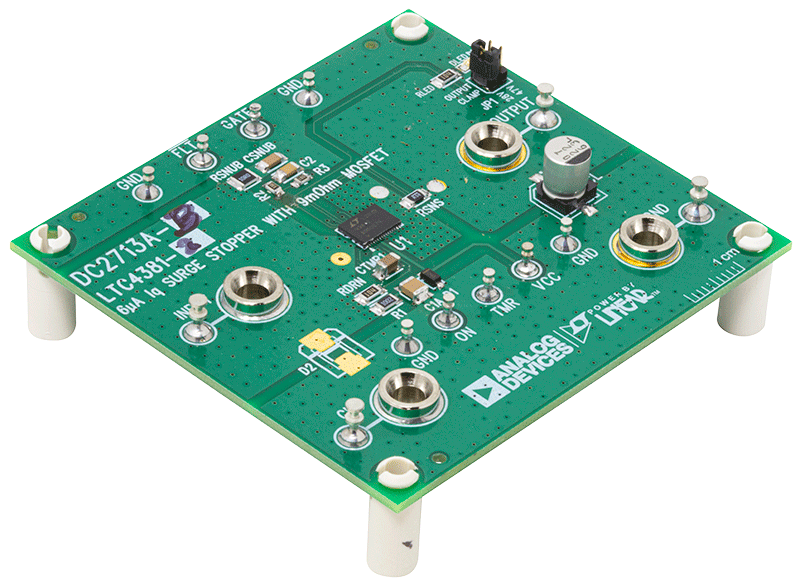

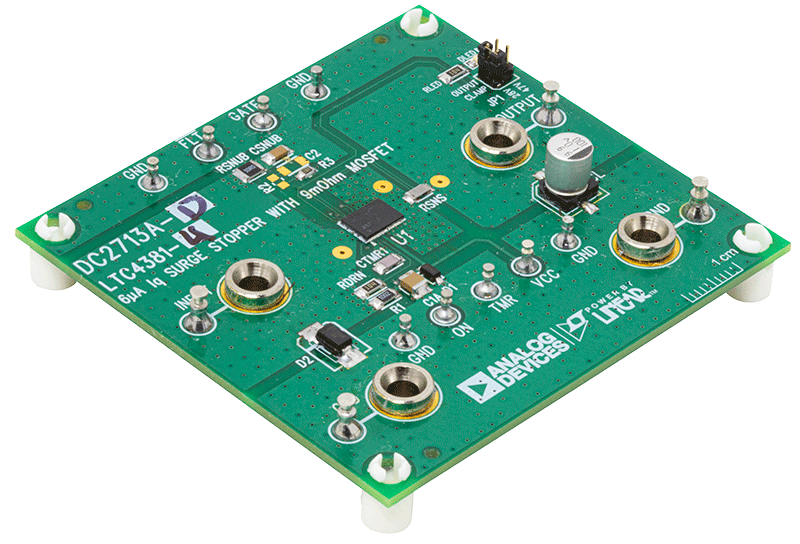

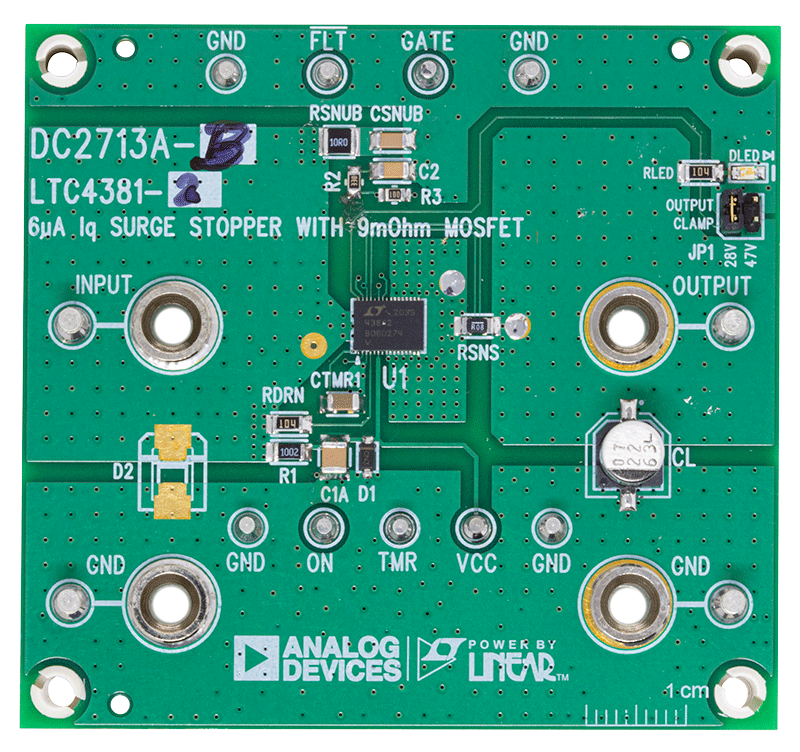

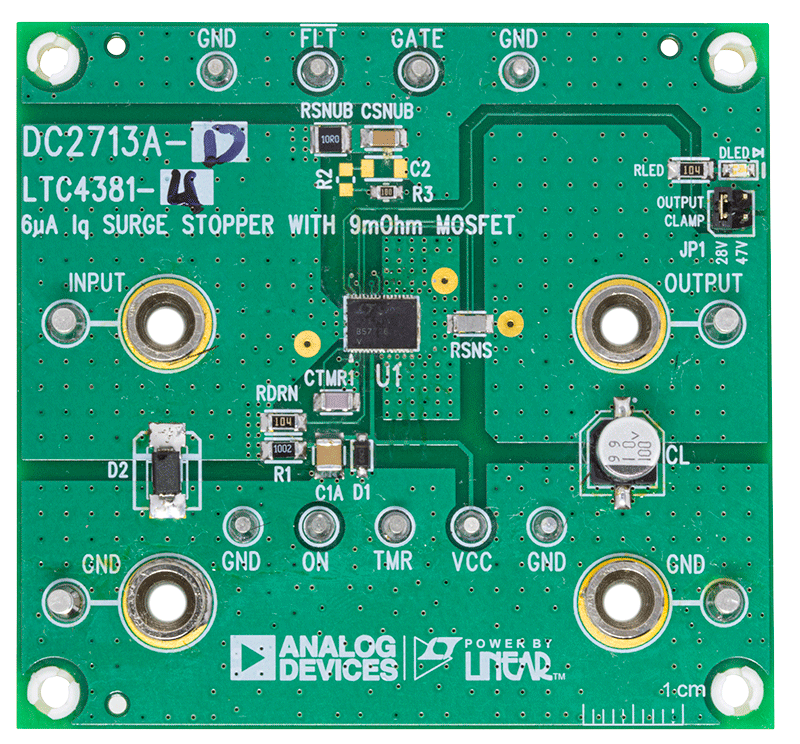

DC2713A Measurement Equipment Setup DC2713A-B Evaluation Board DC2713A-B Evaluation Board - Top View DC2713A-D Evaluation Board DC2713A-D Evaluation Board - Top View
