LTC4284

推荐新设计使用

具有能量监视器的高功率、负电压热插拔控制器

数据手册 (Rev. B)

产品模型: 6

Viewing:

产品详情

在高功率应用中驱动两个栅极
可配置的并行，分阶段启动或单一模式
使用SOA定时器来保护MOSFET
可编程15mV至30mV限流值检测电压，精度小于3.3％，具有可调返送系统
8位至16位齿轮变速ADC，精度为0.7％
电压、电流、功率和能量监视器
非易失性配置和故障记录

用于坚固高压操作的浮动拓扑
可选择的涌流控制器：dV/dt 或限流值
I²C/SMBus 或单线广播接口
带有警报的最小/最大ADC测量记录
用可编程延迟重启 I²C 命令
可调输入UV/OV阈值和滞后
44 引脚 5mm × 8mm QFN 封装

参考资料

数据手册 1

LTC4284: High Power Negative Voltage Hot Swap Controller with Energy Monitor Data Sheet (Rev.B) 09/19/2018

用户手册 1

DC2470A Demo Manual (Rev.0) 12/14/2018

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC4284CUHG#PBF	44-Lead QFN (5mm x 8mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4284CUHG#TRPBF	44-Lead QFN (5mm x 8mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4284HUHG#PBF	44-Lead QFN (5mm x 8mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4284HUHG#TRPBF	44-Lead QFN (5mm x 8mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4284IUHG#PBF	44-Lead QFN (5mm x 8mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4284IUHG#TRPBF	44-Lead QFN (5mm x 8mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN
未找到匹配项目
3月 15, 2021 - 21_0073 LTC4284 Datasheet Limit Change
		PCN21_0073_Form Material_Report Datasheet Specification Comparison
LTC4284CUHG#PBF	量产
LTC4284CUHG#TRPBF	量产
LTC4284HUHG#PBF	量产
LTC4284HUHG#TRPBF	量产
LTC4284IUHG#PBF	量产
LTC4284IUHG#TRPBF	量产

这是最新版本的数据手册

工具及仿真模型

LTspice 1

LTC4284 - Hot Swap Controllers

LTspice中提供以下器件型号：

LTC4284

设计工具 1

LTC4283/LTC4284 Design Tool

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

schematic 1

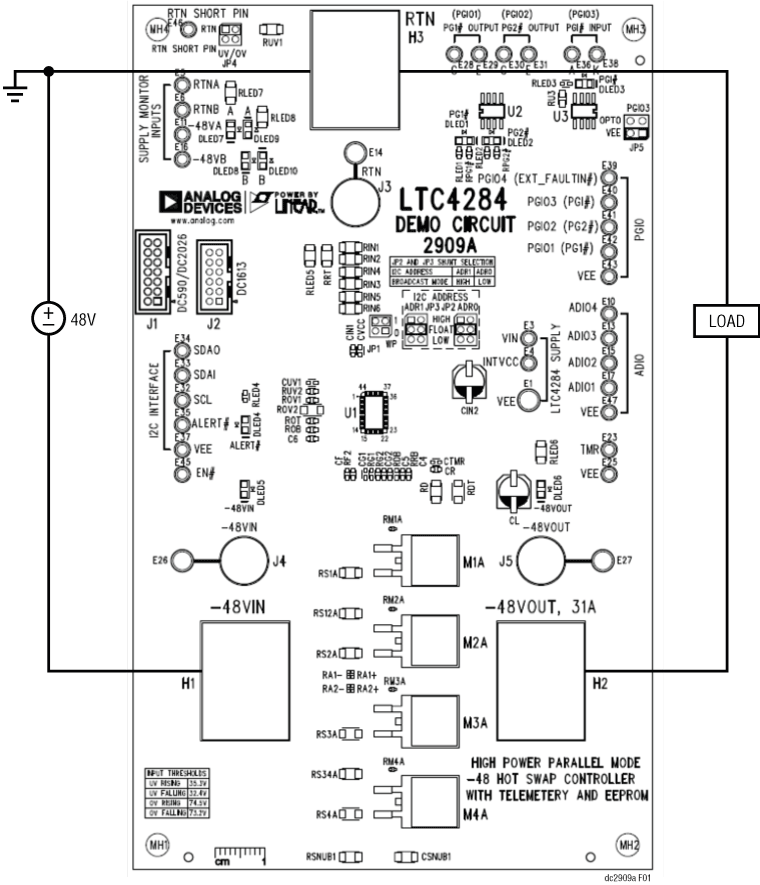

LTC4284 演示板 | –具有遥测技术和 EEPROM 的 48V、1500W 热插拔控制器

立即购买更多内容

产品详情

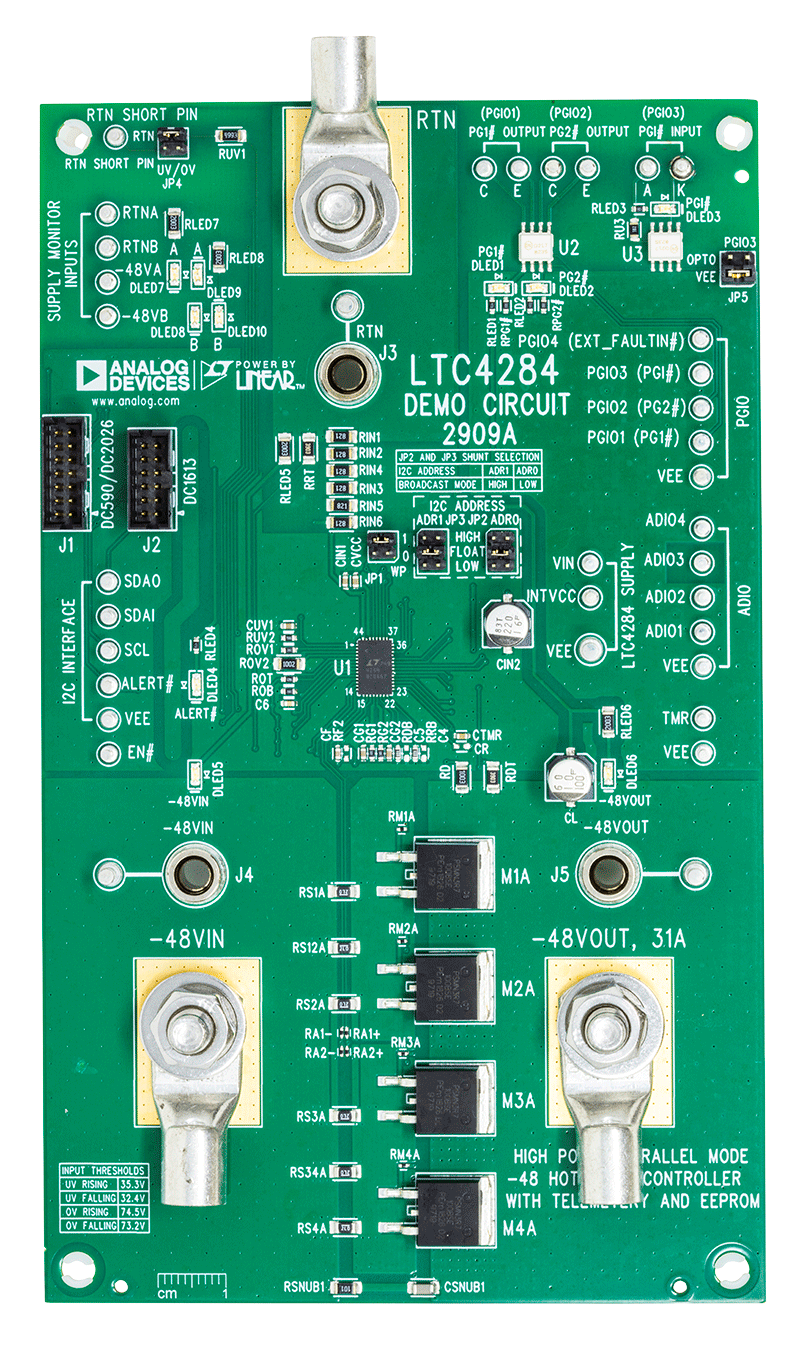

DC2909A 展示了在 –48V、31A (1500W) 应用中具有遥测技术和 EEPROM 的 LTC4284 大功率、负热插拔控制器。DC2909A 配置为并行模式，为即将发生输入阶跃的高功耗系统提供可靠的低成本热插拔解决方案。

板上包含电源正常控制引脚隔离，以支持下游电源转换器。LED 指示是否存在 –48V 输入和输出以及这两个馈电源和电源正常信号的状态。整个电路遵循高电压布局规则，以实现较佳的长期产品可靠性。

为三个 I²C 接口提供了接头，从而可以即时访问电压、电流、功率、电能、故障记录和板温度数据。

资料

DC2909A - Schematic
2020/1/29

DC2909A - Design Files
2020/1/29

DC2909A - Demo Manual
2020/4/22

schematic 4

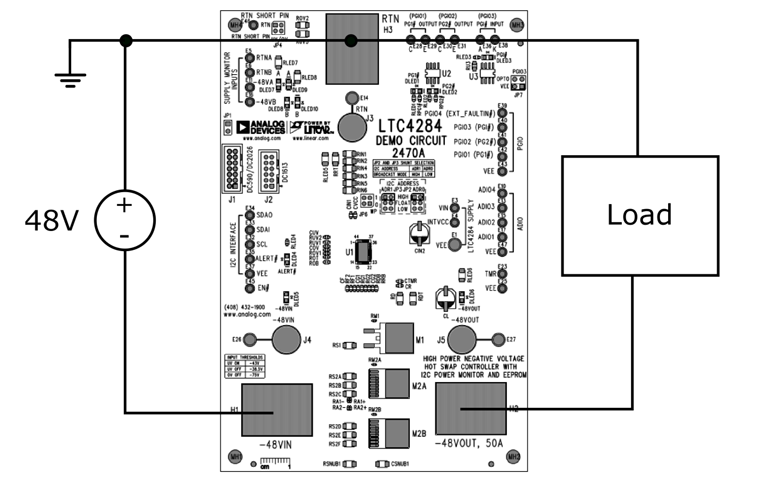

LTC4284 演示板 | 具有 I2C 能量监视器和 EEPROM 的高功率负电压热插拔控制器

立即购买更多内容

产品详情

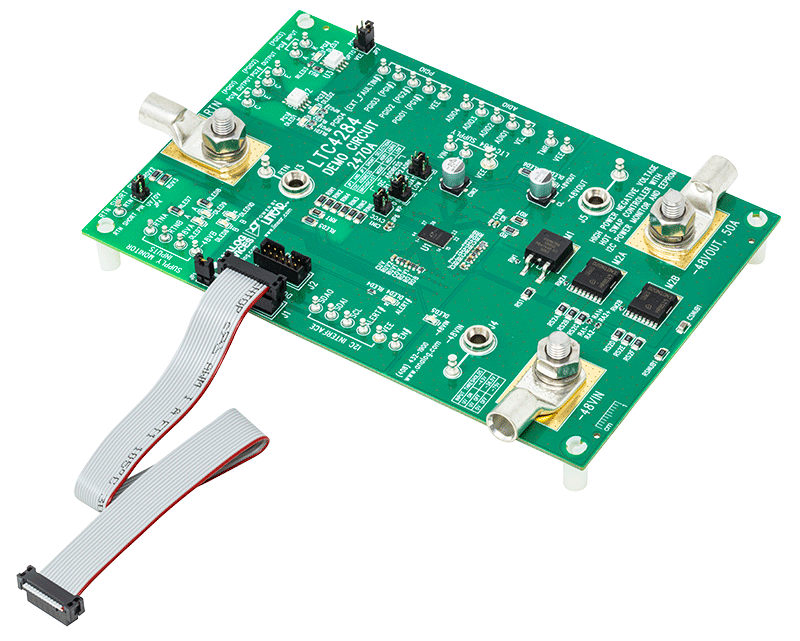

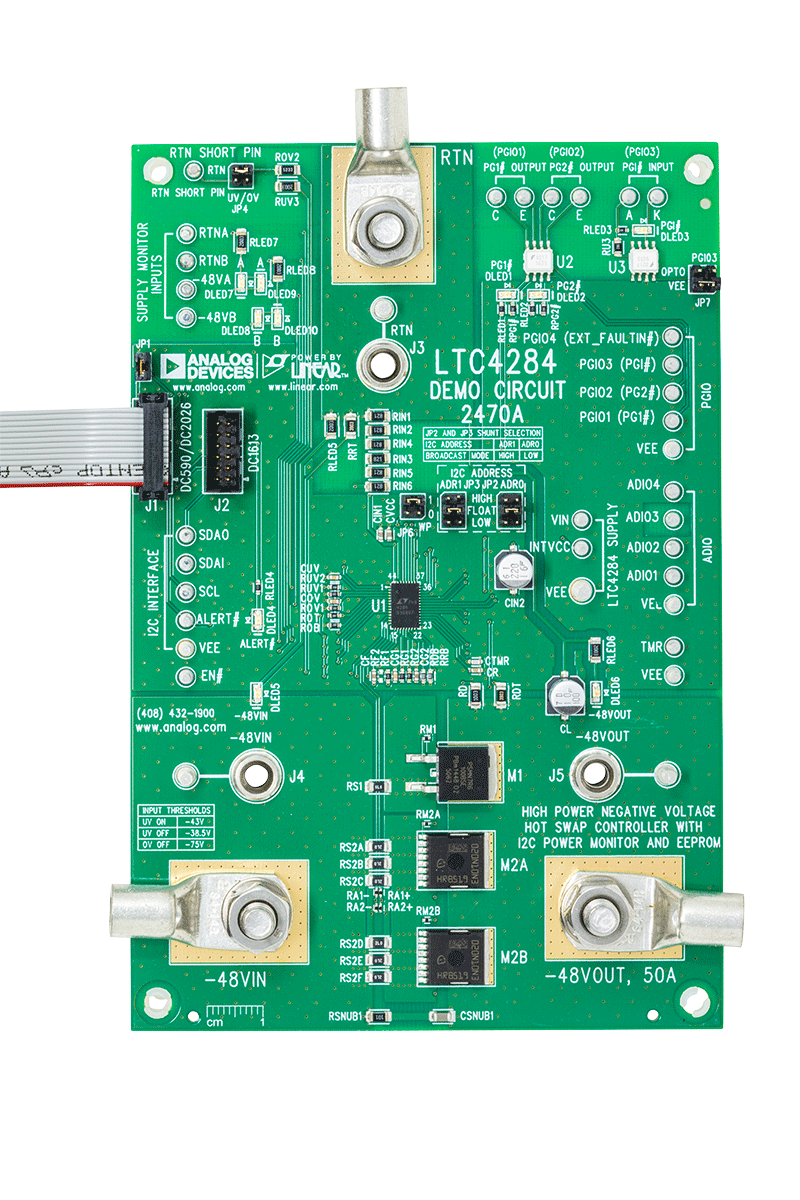

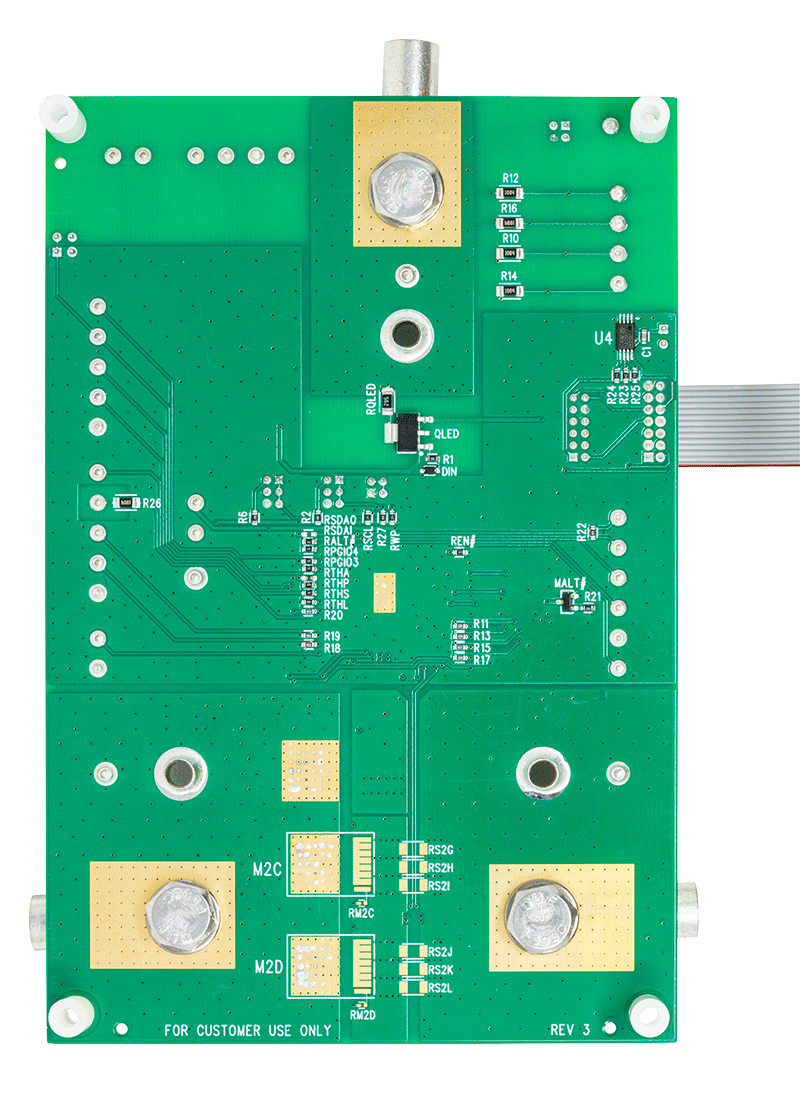

演示电路 2470A 在 2.5kW、−48V 应用中展示了具有 I²C 能量监视器和 EEPROM 的 LTC4284 高功率、负电压热插拔控制器。DC2470A 针对低应力分级启动进行配置，这就为高功率系统提供了成本较低的热插拔解决方案。

演示板上包含用于电源良好控制引脚的隔离，以支持下游电源转换器。LED 指示 −48V 输入和输出的接入以及两个馈电源的状态和电源良好信号。自始至终遵循高电压布局规则以实现较佳的长期产品可靠性。

三个 LTC 评估接口均提供了数据头，可以即时读取电压、电流和功率测量值、故障记录以及电路板温度。

资料

DC2470A Schematic
2018/12/17

DC2470A Design Files
2018/12/17

DC2470A Demo Manual (Rev.0)
2018/12/14
