LTC4013

推荐新设计使用

60V、同步降压型多化学组成电池充电器

数据手册 (Rev. B) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 宽输入电压范围：4.5V 至 60V
  • 宽电池电压范围：0V 至 60V
  • 内置针对铅酸电池和锂离子电池的充电算法
  • ±0.5% 浮动电压准确度
  • ±5% 充电电流准确度
  • 最大功率点跟踪输入控制
  • NTC 温度补偿型浮动电压
  • 两个漏极开路状态引脚
  • 耐热性能增强型 28 引脚 4mm x 5mm QFN 封装
LTC4013
60V、同步降压型多化学组成电池充电器

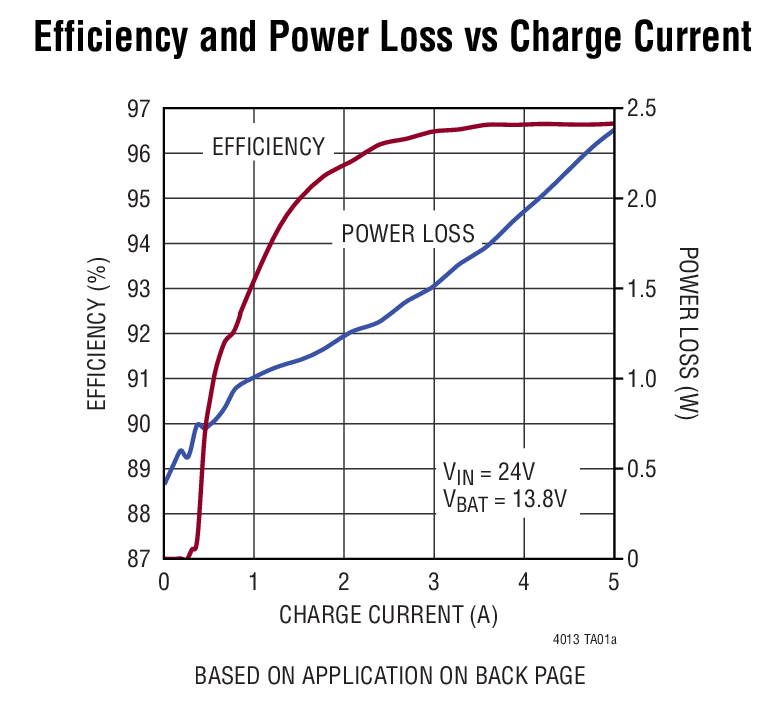

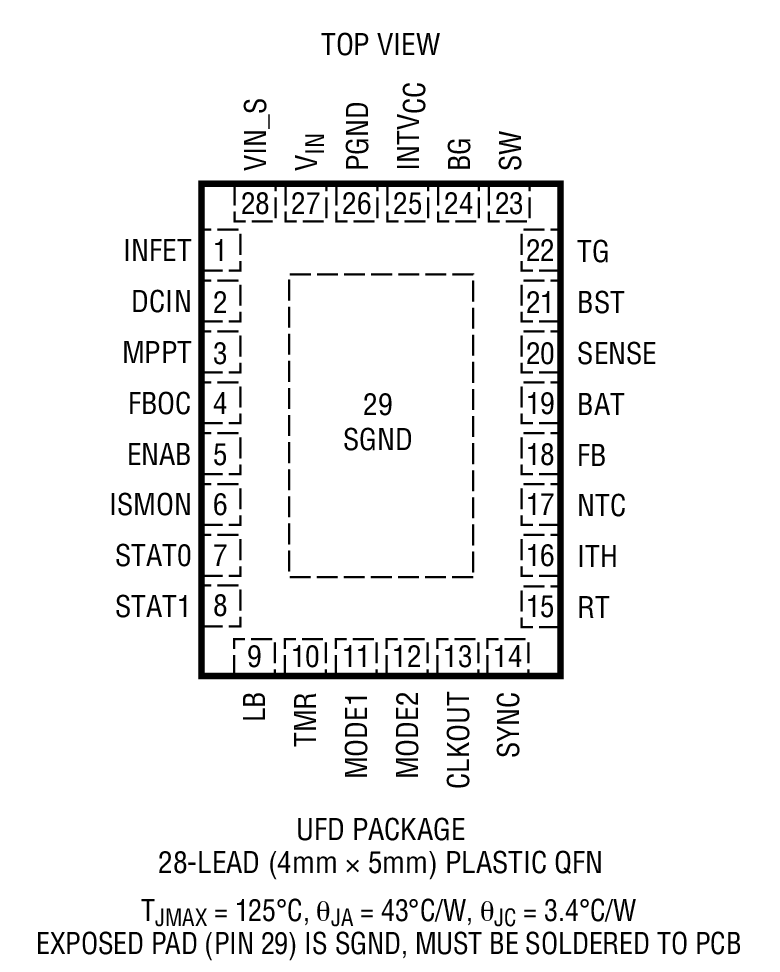

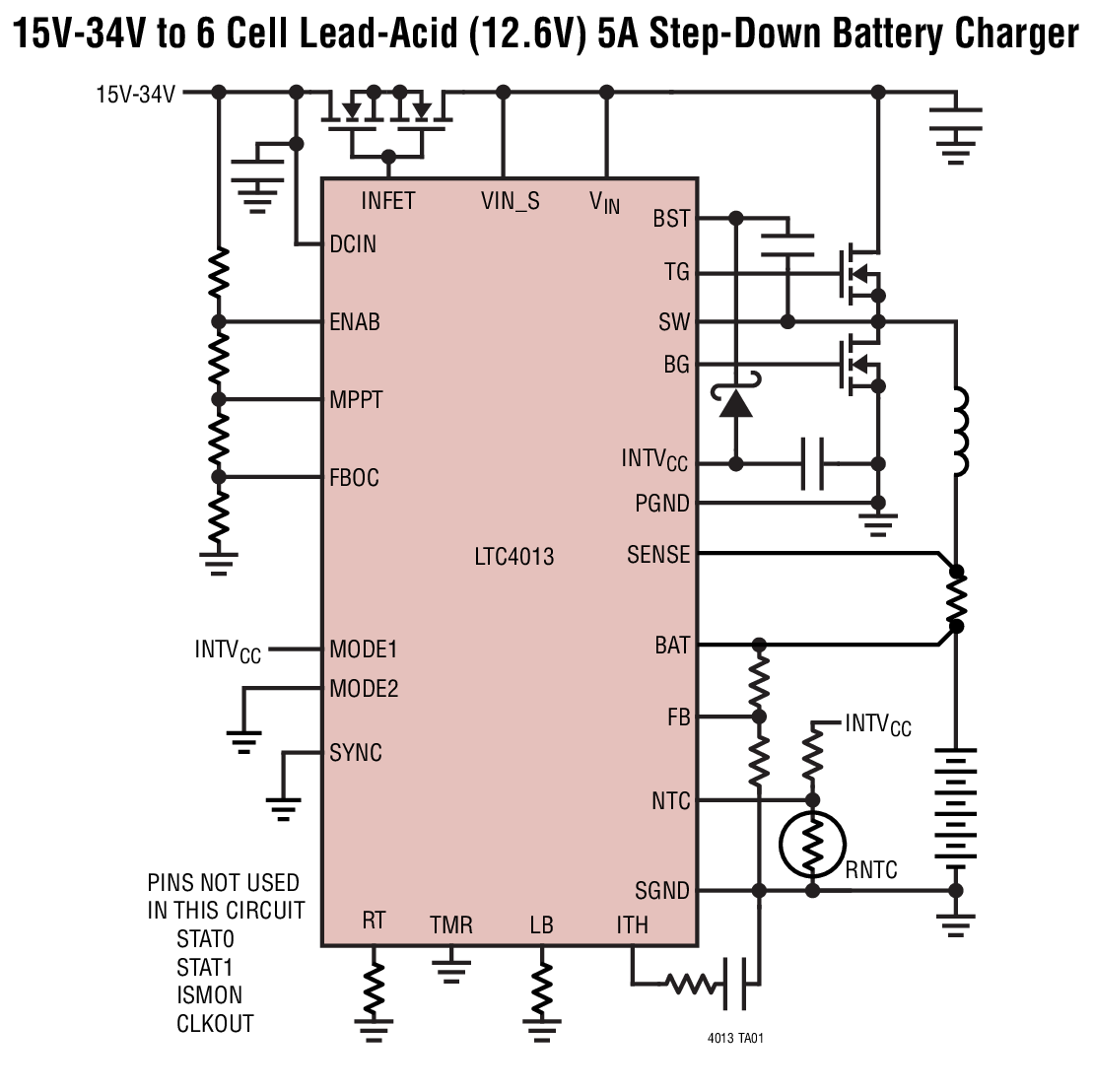

LTC4013 - Typical Application Image 1 LTC4013 - Typical Application Image 2 LTC4013 Package Image 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

应用笔记 1

规范通知 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
保护开关和控制器 2
LTC4417
推荐新设计使用 确定了优先级的 PowerPath™ 控制器
LTC4359
推荐新设计使用 具反向输入保护功能的理想二极管控制器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

eval board
schematic 1
schematic 2
schematic 3
DC2374B

LTC4013 演示板 | 60V 同步降压多化学电池充电器，21.5V ≤ VIN ≤ 35V或可调电压低至5V；VBATT = 12V (5A)

立即购买 更多内容

产品详情

演示电路2374B是一款具有最大功率点跟踪(MPPT)功能的多化学电池充电器，内置LTC4013。LTC4013集成了2级CC/CV充电周期、3级和4级铅酸及锂离子电池算法。

DC2374B设置为采用21.5V至35V电源或太阳能电池板供电，可为6节铅酸电池(5A)充电。提供可选输入和输出电容、大型电感焊盘以及并联顶部和底部FET焊盘，支持高功率充电。

工作频率、充电电压、低电量(LB)电压建立和时序可使用外部电阻和电容进行配置。不同的充电算法通过两个三态模式引脚和TIMER引脚设置。
DC2374B
LTC4013 演示板 | 60V 同步降压多化学电池充电器，21.5V ≤ VIN ≤ 35V或可调电压低至5V；VBATT = 12V (5A)

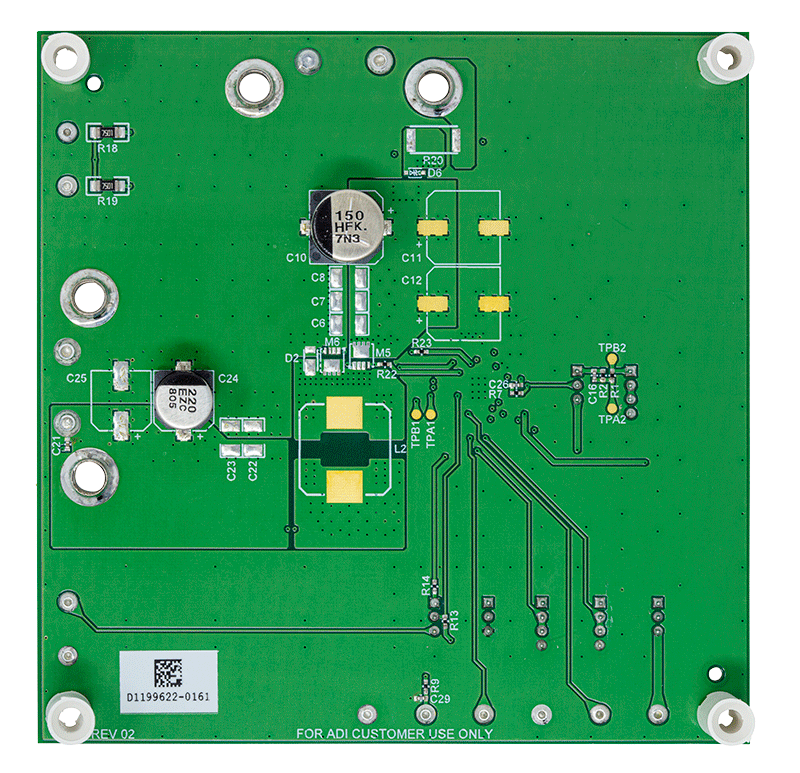

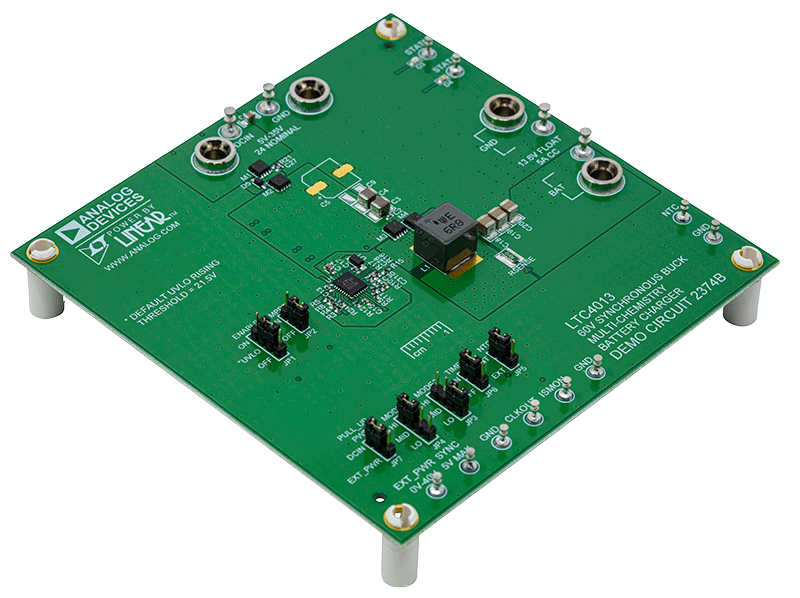

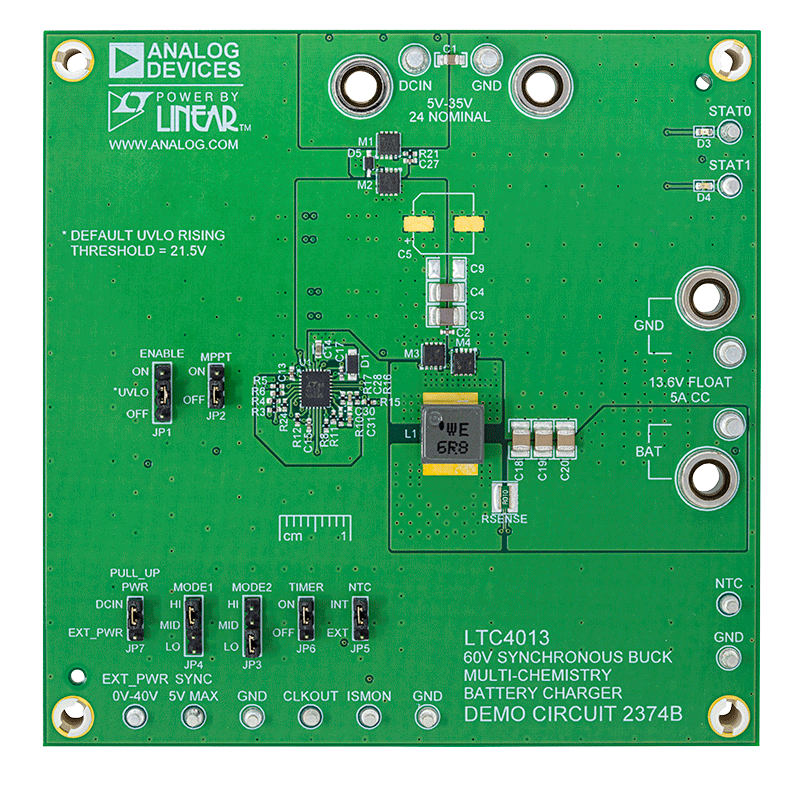

DC2374B Evaluation Board DC2374B Evaluation Board - Top View DC2374B Evaluation Board - Bottom View
