LTC3564

量产

2.25MHz、1.25A、同步降压型稳压器

数据手册
产品模型
8
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 高效率：达 96%
  • 非常低的静态电流：仅 20μA
  • 1.25A 输出电流
  • 2.5V 至 5.5V 输入电压范围
  • 2.25MHz 恒定频率操作
  • 无需肖特基二极管
  • 低压差操作：100% 占空比
  • 0.6V 基准可提供低输出电压
  • 停机模式吸收 ≤1μA 的电源电流
  • 电流模式操作用于实现卓越的电压和负载瞬态响应
  • 过热保护
  • 扁平 (仅高 1mm) ThinSOT™ 封装和 6 引脚 (2mm x 3mm) DFN 封装
LTC3564
2.25MHz、1.25A、同步降压型稳压器
Product Package 1 Product Package 2
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 2

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

硬件生态系统

部分模型 产品周期 描述
Circuit Monitors 1
LTC2935
量产 具电源故障输出、可选门限的超低功率监控器
Power System Managers & Sequencers 1
LTC2974
推荐新设计使用 具有精确输出电流的4通道PMBus电源系统管理器
降压型稳压器 1
LTC3880
推荐新设计使用 具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 2

LTspice中提供以下器件型号：

  • LTC3564

LTpowerCAD

LTpowerCAD中提供以下器件的设计工具：

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
DC1343A

LTC3564DCB6演示板(DFN) | 2.25MHz, 2.5V ≤ VIN ≤ 5.5V，VOUT = 1.2V/1.5V/1.8V (1.25A)

立即购买 更多内容

产品详情

演示电路DC1343A是一款采用恒定频率、电流模式架构的高效率单芯片同步降压稳压器，内置采用2×3 DFN-6封装的LTC3564。该演示板具有2.5V至5.5V的输入电压范围，并提供跳线可选的1.2V/1.5V/1.8V(1.25A)输出电压。其2.25MHz高开关频率支持使用小型表贴电感和电容。





eval board
schematic 2
DC1158A

LTC3564ES5演示板(TSOT) | 2.25MHz， 2.5V ≤ VIN ≤ 5.5V， VOUT = 1.2V/1.5V/1.8V (1.25A)

立即购买 更多内容

产品详情

演示电路DC1158A是一款采用恒定频率、电流模式架构的高效率单芯片同步降压稳压器，内置采用ThinSOT封装的LTC3564。该演示板具有2.5V至5.5V的输入电压范围，并提供跳线可选的1.2V/1.5V/1.8V (1.25A)输出电压。其2.25MHz高开关频率支持使用小型表贴电感和电容。

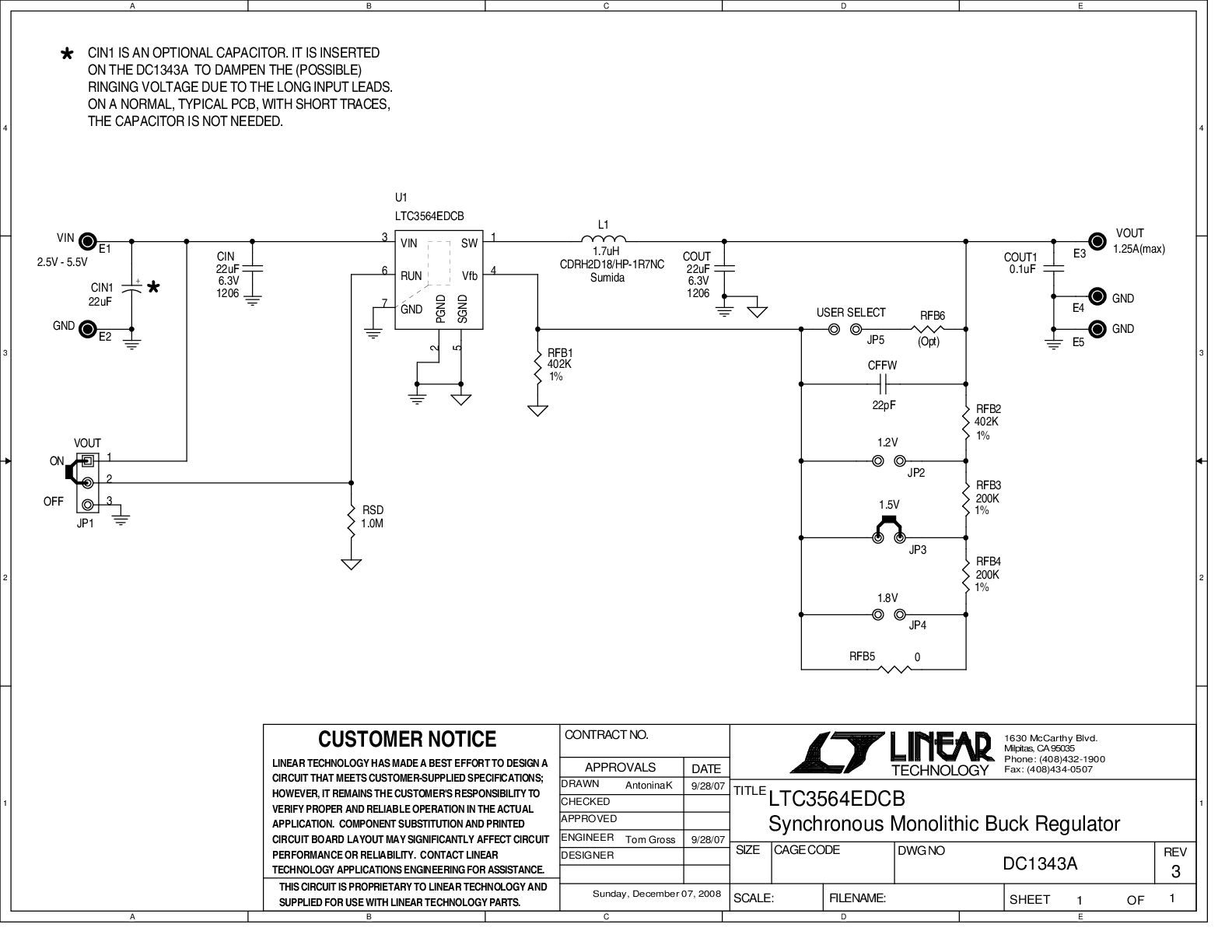

DC1343A
LTC3564DCB6演示板(DFN) | 2.25MHz, 2.5V ≤ VIN ≤ 5.5V，VOUT = 1.2V/1.5V/1.8V (1.25A)
DC1343A - Schematic

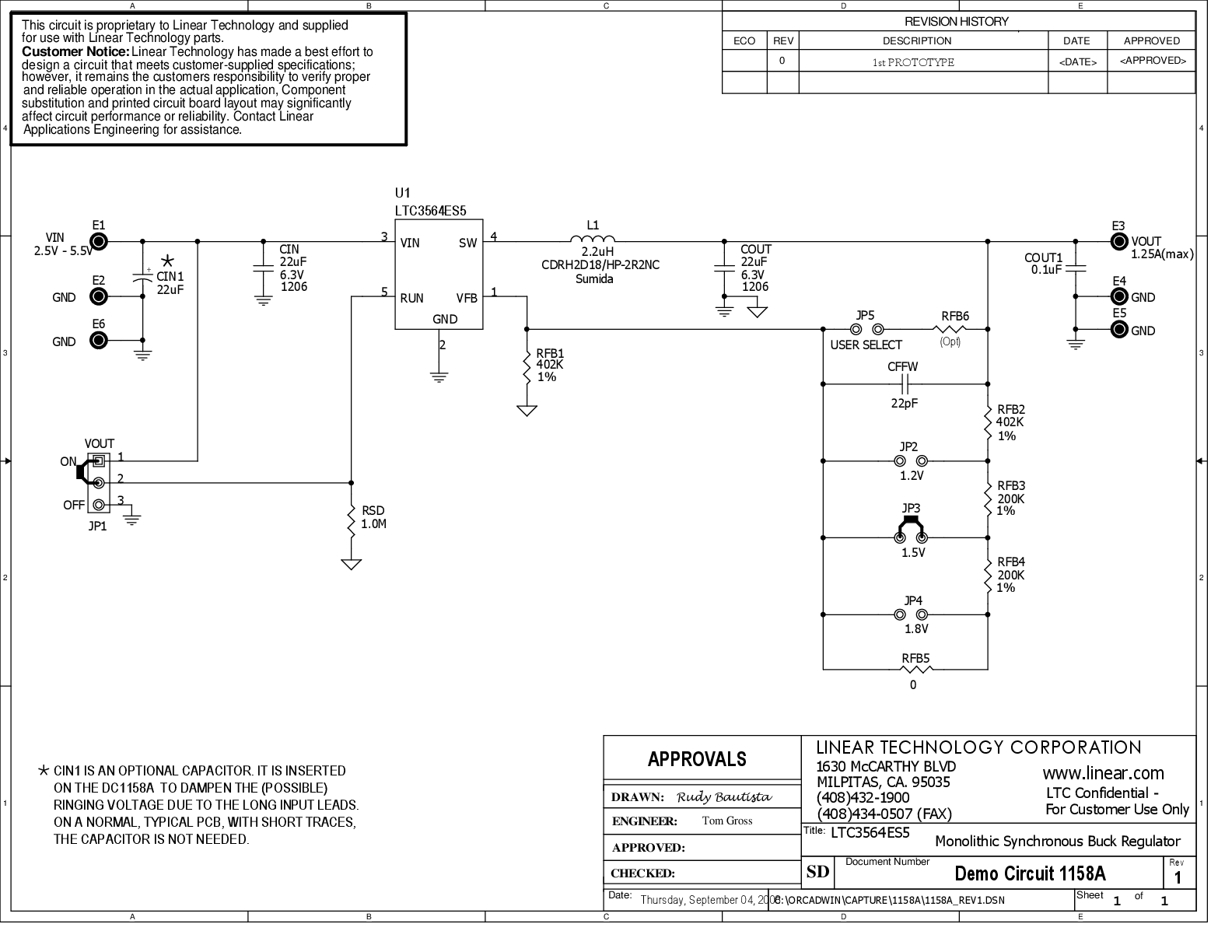

DC1158A
LTC3564ES5演示板(TSOT) | 2.25MHz， 2.5V ≤ VIN ≤ 5.5V， VOUT = 1.2V/1.5V/1.8V (1.25A)
DC1158A - Schematic
