LTC3440
LTC3440
量产微功率同步降压-升压型 DC/DC 转换器
- 产品模型
- 4
Viewing:
产品详情
-
单电感器
-
可在电池电压高于、低于或等于输出的情况下执行固定频率操作
-

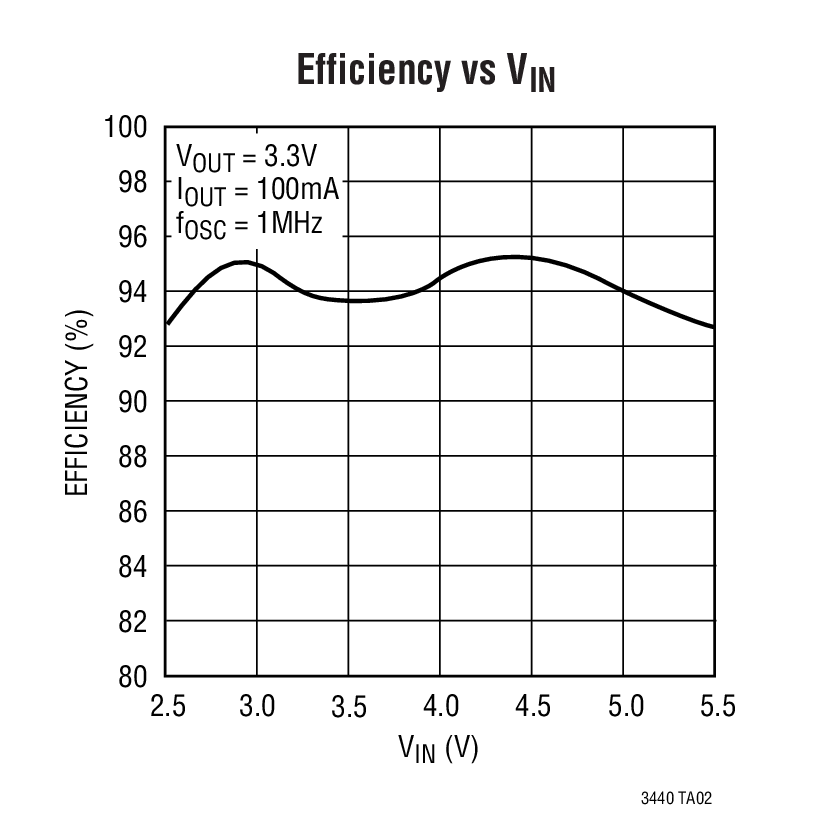

同步整流：效率高达 96%
-
在突发模式 (Burst Mode®) 操作中具有 25μA 的静态电流
-
可提供高达 600mA 的连续输出电流
-
无需肖特基二极管 (VOUT < 4.3V)
-
在停机期间 VOUT 与 VIN 断接
-
2.5V 至 5.5V 输入和输出范围
-
可编程振荡器频率范围：300kHz 至 2MHz
-
可同步振荡器
-
突发模式使能控制
-
<1μA 停机电流
-

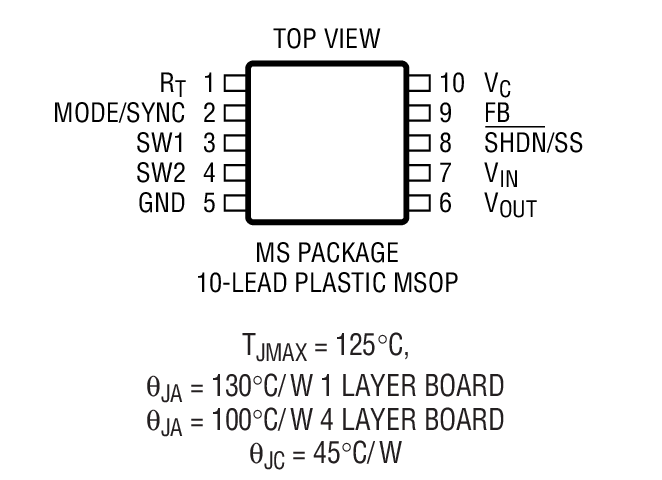

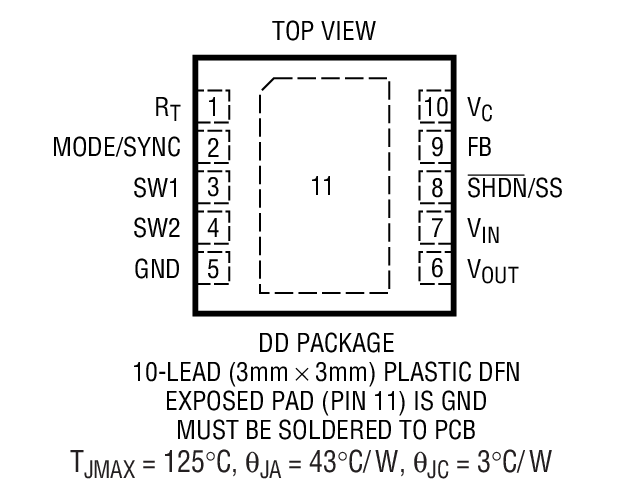

小外形的耐热性能增强型 10 引脚 MSOP 封装和 (3mm x 3mm) DFN 封装
LTC®3440 是一款高效率、固定频率的降压-升压型 DC/DC 转换器，其可采用高于、低于或等于输出电压的输入电压来运作。该 IC 所运用的拓扑可提供所有操作模式之间连续转换功能，从而使得该产品非常适合于输出电压处于单节锂离子电池、多节碱性电池或镍氢 (NiMH) 电池电压范围内的应用。
该器件包括两个 0.19Ω 的 N 沟道 MOSFET 开关和两个 0.22Ω 的 P 沟道开关。高达 2MHz 的开关频率利用一个外部电阻器来设置，并可使振荡器同步至一个外部时钟。在突发模式操作中，静态电流仅为 25µA，从而较大限度地延长了便携式应用中的电池使用寿命。突发模式操作由用户控制并可通过把 MODE/SYNC 引脚驱动至高电平来启用。如果 MODE/SYNC 引脚具有一个时钟或被驱动至低电平，则使能固定频率开关操作。
该器件的其他特点包括 1μA 的停机电流、软起动控制、热停机和电流限制功能。LTC3440 采用 10 引脚耐热性能增强型 MSOP 封装和 (3mm x 3mm) DFN 封装。
应用
-
掌上型电脑
-
手持式仪器
-
MP3 播放器
-
数码相机
参考资料
可靠性数据 1
设计笔记 2
技术文章 4
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC3440EDD#PBF | 10-Lead DFN (3mm x 3mm w/ EP) | ||
| LTC3440EDD#TRPBF | 10-Lead DFN (3mm x 3mm w/ EP) | ||
| LTC3440EMS#PBF | 10-Lead MSOP | ||
| LTC3440EMS#TRPBF | 10-Lead MSOP |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
2月 4, 2020 - 20_0130 Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC |
||
| LTC3440EMS#PBF | 量产 | |
| LTC3440EMS#TRPBF | 量产 | |
工具及仿真模型
LTspice
LTspice中提供以下器件型号：
- LTC3440
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
