LTC3411A

量产

1.25A、4MHz、同步降压型 DC/DC 转换器

数据手册 (Rev. E)
产品模型
8
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 采用纤巧型电容器和电感器
  • 高工作频率：高达 4MHz
  • 低接通电阻 RDS(ON) 内部开关：0.15Ω
  • 高效率：达 96%
  • 可选的低纹波 (<25mVP-P) 突发模式 (Burst Mode®) 操作：IQ = 40μA
  • 采用陶瓷电容器时可稳定
  • 旨在实现卓越的电压和负载瞬态响应的电流模式操作
  • 短路保护
  • 低压差操作：100% 占空比
  • 低停机电流：IQ ≤ 1μA
  • 输出电压范围：0.8V 至 5V
  • 可同步至外部时钟
  • 支持预偏置输出
  • 小外形 10 引脚 3mm x 3mm DFN 或 MSOP 封装
LTC3411A
1.25A、4MHz、同步降压型 DC/DC 转换器
Step-Down 2.5V/1.25A Regulator Efficiency and Power Loss vs Output Current Product Package 1 Product Package 2
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

硬件生态系统

部分模型 产品周期 描述
Circuit Monitors 2
LTC4365
推荐新设计使用 欠压、过压和电源反向保护控制器
LTC2935
量产 具电源故障输出、可选门限的超低功率监控器
Power System Managers & Sequencers 1
LTC2974
推荐新设计使用 具有精确输出电流的4通道PMBus电源系统管理器
压控振荡器(VCO) 1
LTC6908
具扩频调制功能、采用电阻器设定频率的 SOT-23 封装振荡器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 2

LTspice中提供以下器件型号：

  • LTC3411
  • LTC3411A

LTpowerCAD 1

LTpowerCAD中提供以下器件的设计工具：

  • LTC3411
  • LTC3411A
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

LTpowerCAD

LTpowerCAD®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。

评估套件

eval board
schematic 1
DC1176A

LTC3411AEDD演示板 | 2.5V ≤ VIN ≤ 5.5V，VOUT = 1.8V/2.5V/3.3V (1.25A)

立即购买 更多内容

产品详情

演示电路1176是一款降压转换器，采用LTC3411A单芯片同步降压稳压器。DC1176具有2.5V至5.5V的输入电压范围，能够提供高达1.25A的输出电流。通过适当的跳线连接，可将DC1176的输出电压设置为1.8V、2.5V或3.3V，或将其设置为低至0.8V的可调值，即LTC3411A的基准电压。
DC1176A
LTC3411AEDD演示板 | 2.5V ≤ VIN ≤ 5.5V，VOUT = 1.8V/2.5V/3.3V (1.25A)

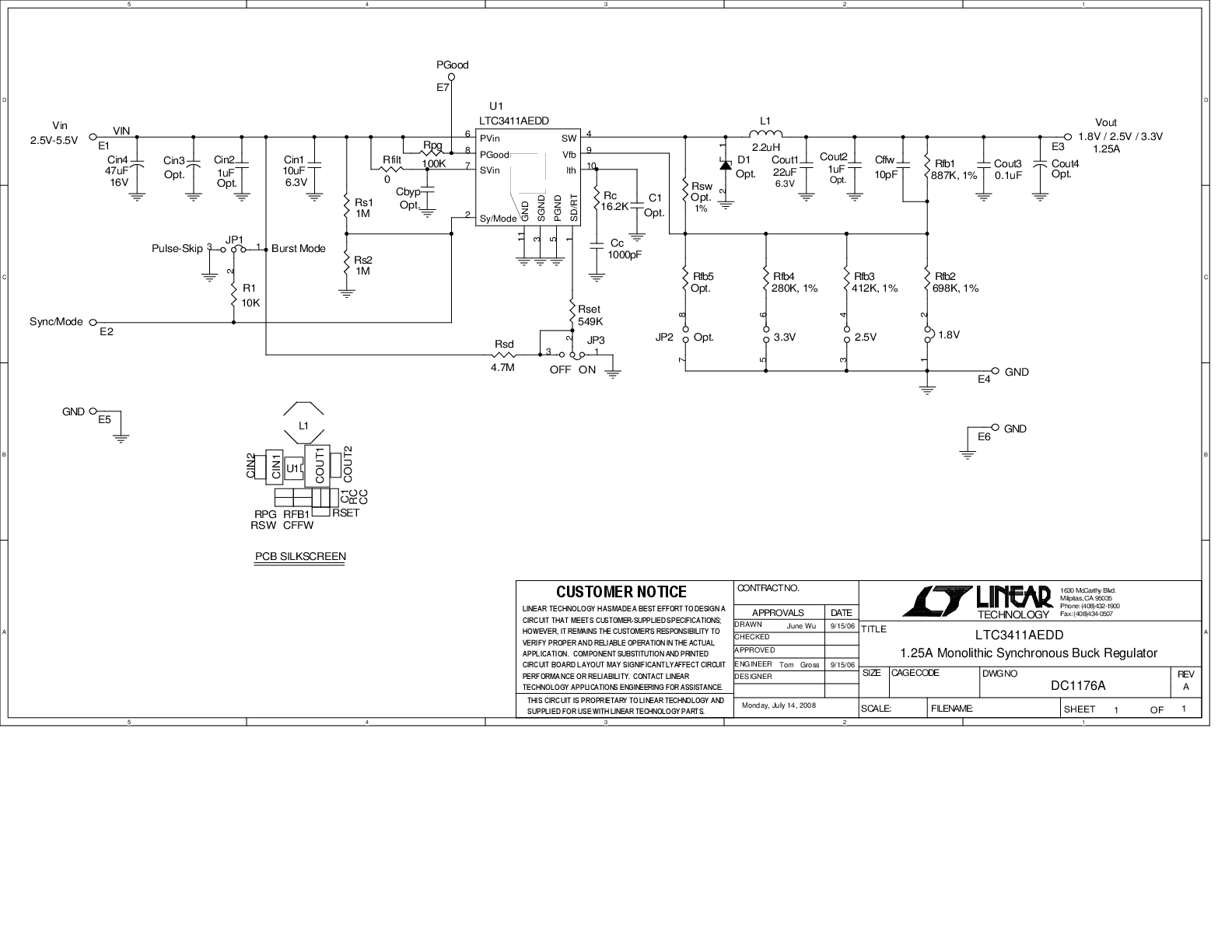

DC1176A - Schematic
