LTC2919
LTC2919
量产精准三路/双路输入 UV、OV 和负电压监视器
- 产品模型
- 48
Viewing:
产品详情
- 两个低电压可调输入 (0.5V)
- 精确的UVLO提供第三个监控器输入
- 开漏RST、OUT1和OUT2输出
- 引脚可选输入极性支持负、UV和OV监控
- 保证阈值精度：±1.5%
- 6.5V分流调节器，以实现高压工作
- 低静态电流：50µA
- 用于负电源偏置的1 V缓冲基准电压
- 输入毛刺抑制
- 可调复位超时周期
- 可选内部超时节省了元件数量
- 保证输出为低电平，VCC = 0.5V

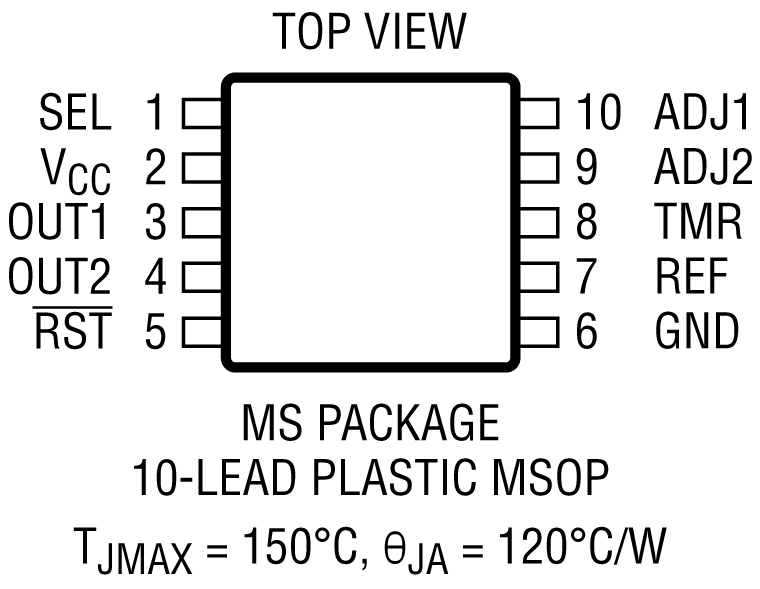

- 节省空间的10引脚3mm × 2mm DFN和MSOP两种封装
- AEC-Q100通过汽车应用认证

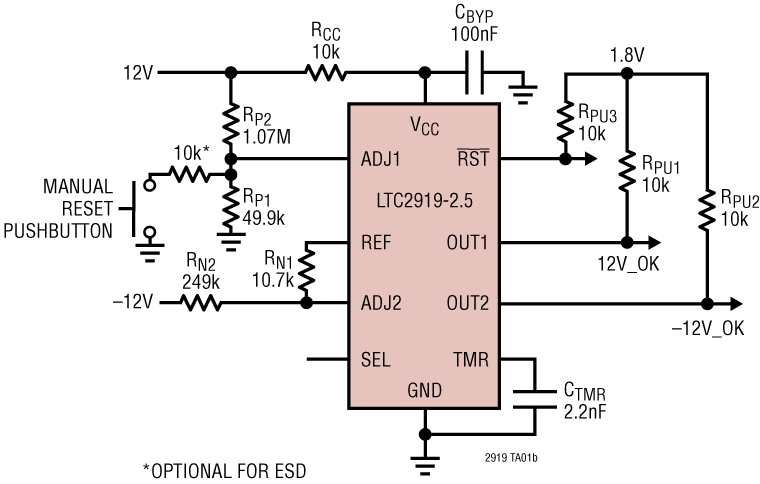

LTC®2919 是一款面向众多系统监视应用的三路/双路输入监视器。极性选择和一个缓冲基准输出使得 LTC2919 能够对正电源和负电源进行欠压 (UV) 和过压 (OV) 条件的监视。
两个可调输入具有一个 0.5V 的标称门限，并在整个工作温度范围内拥有 1.5% 的严格门限准确度。干扰滤波处理确保了输出的可靠操作而不会发生误触发现象。VCC 引脚上的一个准确门限提供了用于 2.5V、3.3V 或 5V 电源的第三个输入电源监视器。

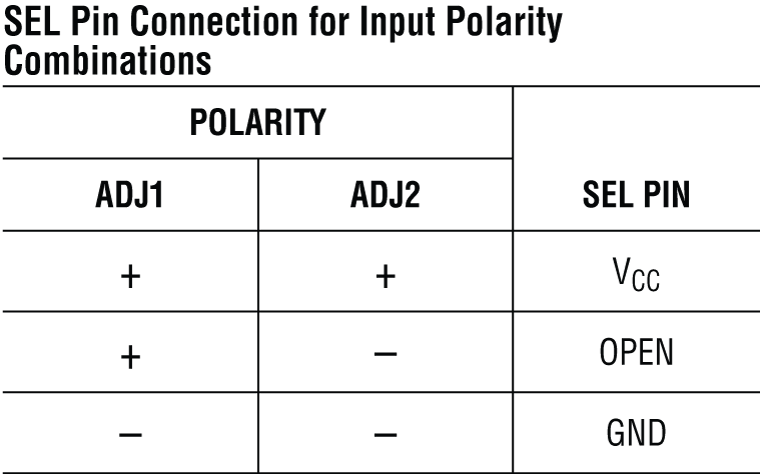

两个独立的输出引脚负责指示每个可调输入的状态。第三个公用输出提供了一个可配置复位超时周期 (可以由一个准确的内部 200ms 定时器来设定)，该定时器利用一个外部电容器来设置，也可以停用以实现快速响应。一个三态输入引脚负责设定每个可调输入的输入极性，而无需使用任何外部元件。
LTC2919 提供了一款面向电源监视应用的高度通用、精准且具有节省空间意识的微功率解决方案。
应用
- 台式电脑和笔记本电脑
- 网络服务器
- 内核、I/O 监视器
- 汽车
参考资料
数据手册 1
可靠性数据 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC2919CDDB-2.5#TRMPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
| LTC2919CDDB-2.5#TRPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
| LTC2919CDDB-3.3#TRMPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
| LTC2919CDDB-3.3#TRPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
| LTC2919CDDB-5#TRMPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
| LTC2919CDDB-5#TRPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
| LTC2919CMS-2.5#PBF | 10-Lead MSOP | ||
| LTC2919CMS-2.5#TRPBF | 10-Lead MSOP | ||
| LTC2919CMS-3.3#PBF | 10-Lead MSOP | ||
| LTC2919CMS-3.3#TRPBF | 10-Lead MSOP | ||
| LTC2919CMS-5#PBF | 10-Lead MSOP | ||
| LTC2919CMS-5#TRPBF | 10-Lead MSOP | ||
| LTC2919HDDB-2.5#TRMPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
| LTC2919HDDB-2.5#TRPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
| LTC2919HDDB-2.5#WTRMPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
| LTC2919HDDB-2.5#WTRPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
| LTC2919HDDB-3.3#TRMPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
| LTC2919HDDB-3.3#TRPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
| LTC2919HDDB-3.3#WTRMPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
| LTC2919HDDB-3.3#WTRPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
| LTC2919HDDB-5#TRMPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
| LTC2919HDDB-5#TRPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
| LTC2919HDDB-5#WTRMPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
| LTC2919HDDB-5#WTRPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
| LTC2919HMS-2.5#PBF | 10-Lead MSOP | ||
| LTC2919HMS-2.5#TRPBF | 10-Lead MSOP | ||
| LTC2919HMS-3.3#PBF | 10-Lead MSOP | ||
| LTC2919HMS-3.3#TRPBF | 10-Lead MSOP | ||
| LTC2919HMS-5#PBF | 10-Lead MSOP | ||
| LTC2919HMS-5#TRPBF | 10-Lead MSOP | ||
| LTC2919IDDB-2.5#TRMPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
| LTC2919IDDB-2.5#TRPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
| LTC2919IDDB-2.5#WTRMPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
| LTC2919IDDB-2.5#WTRPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
| LTC2919IDDB-3.3#TRMPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
| LTC2919IDDB-3.3#TRPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
| LTC2919IDDB-3.3#WTRMPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
| LTC2919IDDB-3.3#WTRPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
| LTC2919IDDB-5#TRMPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
| LTC2919IDDB-5#TRPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
| LTC2919IDDB-5#WTRMPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
| LTC2919IDDB-5#WTRPBF | 10-Lead DFN (3mm x 2mm w/ EP) | ||
| LTC2919IMS-2.5#PBF | 10-Lead MSOP | ||
| LTC2919IMS-2.5#TRPBF | 10-Lead MSOP | ||
| LTC2919IMS-3.3#PBF | 10-Lead MSOP | ||
| LTC2919IMS-3.3#TRPBF | 10-Lead MSOP | ||
| LTC2919IMS-5#PBF | 10-Lead MSOP | ||
| LTC2919IMS-5#TRPBF | 10-Lead MSOP |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
2月 4, 2020 - 20_0130 Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC |
||
| LTC2919CMS-2.5#PBF | 量产 | |
| LTC2919CMS-2.5#TRPBF | 量产 | |
| LTC2919CMS-3.3#PBF | 量产 | |
| LTC2919CMS-3.3#TRPBF | 量产 | |
| LTC2919CMS-5#PBF | 量产 | |
| LTC2919CMS-5#TRPBF | 量产 | |
| LTC2919HMS-2.5#PBF | 量产 | |
| LTC2919HMS-2.5#TRPBF | 量产 | |
| LTC2919HMS-3.3#PBF | 量产 | |
| LTC2919HMS-3.3#TRPBF | 量产 | |
| LTC2919HMS-5#PBF | 量产 | |
| LTC2919HMS-5#TRPBF | 量产 | |
| LTC2919IMS-2.5#PBF | 量产 | |
| LTC2919IMS-2.5#TRPBF | 量产 | |
| LTC2919IMS-3.3#PBF | 量产 | |
| LTC2919IMS-3.3#TRPBF | 量产 | |
| LTC2919IMS-5#PBF | 量产 | |
| LTC2919IMS-5#TRPBF | 量产 | |
这是最新版本的数据手册
工具及仿真模型
LTspice 1
LTspice中提供以下器件型号：
- LTC2919-25
- LTC2919-33
- LTC2919-50
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
