LT8393

推荐新设计使用

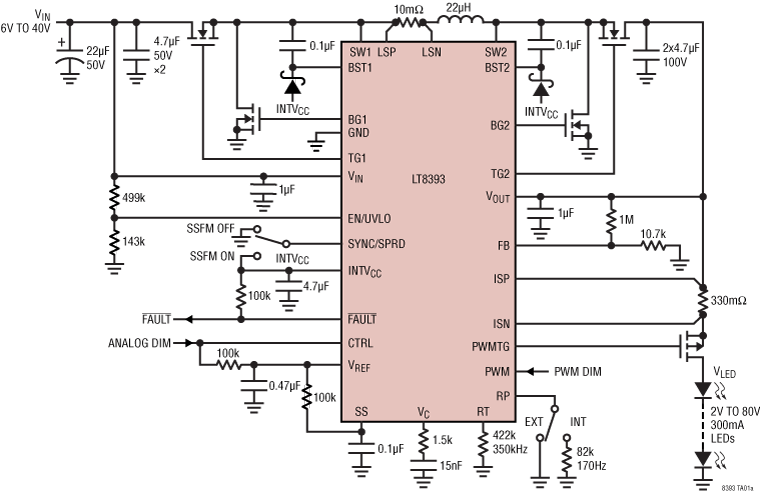

60 V_IN、100 V_OUT 同步4开关降压-升压型LED驱动器控制器，具备低EMI

数据手册 (Rev. B)

产品模型: 20

Viewing:

产品详情

4 交换芯片单电感器架构可使 V_IN 大于、小于或等于 V_OUT

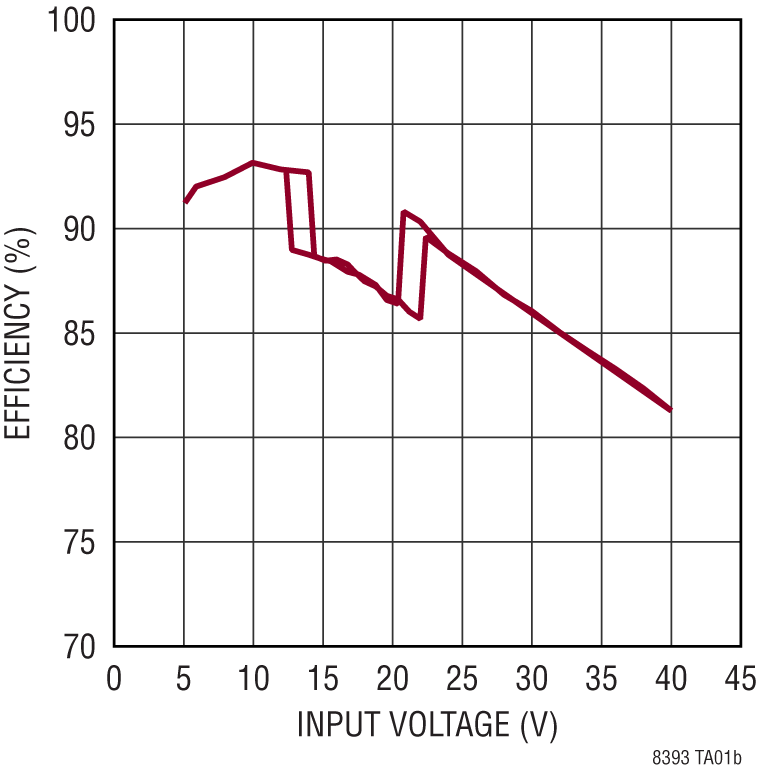

效率高达 95%
专有的峰值降压/峰值升压电流模式
宽 V_IN 范围：4 V 至 60 V
宽 V_OUT
±4% 的 LED 电流精度。
2000:1 外部和 128:1 内部 PWM 调光

10 V 高端 PMOS PWM 开关驱动器
在降压或升压模式下无顶部 MOSFET 刷新噪声
可调并且可同步：350 kHz 至 2 MHz
无闪烁扩频可降低 EMI
开路和短路 LED 保护以及故障报告
AEC-Q100 符合汽车应用要求

参考资料

数据手册 1

LT8393: 60V_IN, 100V_OUT Synchronous 4-Switch Buck-Boost LED Driver Controller with Low EMI Data Sheet (Rev.B) 10/14/2020

用户手册 1

DC2865A - Demo Manual (Rev.0) 08/30/2021

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LT8393EFE#PBF	28-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8393EFE#TRPBF	28-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8393EUFDM#PBF	28-Lead QFN (4mm x 5mm, Plastic Side Wettable)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8393EUFDM#TRPBF	28-Lead QFN (4mm x 5mm, Plastic Side Wettable)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8393HFE#PBF	28-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8393HFE#TRPBF	28-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8393HFE#WPBF	TSSOP W/ THERMAL PAD	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8393HFE#WTRPBF	28-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8393HUFDM#PBF	28-Lead QFN (4mm x 5mm, Plastic Side Wettable)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8393HUFDM#TRPBF	28-Lead QFN (4mm x 5mm, Plastic Side Wettable)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8393HUFDM#WPBF	28-Lead QFN (4mm x 5mm, Plastic Side Wettable)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8393HUFDM#WTRPBF	28-Lead QFN (4mm x 5mm, Plastic Side Wettable)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8393JFE#PBF	28-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8393JFE#TRPBF	28-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8393JFE#WPBF	28-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8393JFE#WTRPBF	28-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8393JUFDM#PBF	28-Lead QFN (4mm x 5mm, Plastic Side Wettable)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8393JUFDM#TRPBF	28-Lead QFN (4mm x 5mm, Plastic Side Wettable)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8393JUFDM#WPBF	28-Lead QFN (4mm x 5mm, Plastic Side Wettable)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8393JUFDM#WTRPBF	28-Lead QFN (4mm x 5mm, Plastic Side Wettable)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN
未找到匹配项目
4月 6, 2022 - 22_0068 Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
		PCN22_0068_Form Material_Report Delta Qualification Matrix
LT8393EFE#PBF	量产
LT8393EFE#TRPBF	量产
LT8393HFE#PBF	量产
LT8393HFE#TRPBF	量产
LT8393HFE#WPBF
LT8393HFE#WTRPBF
LT8393JFE#PBF	量产
LT8393JFE#TRPBF	量产
LT8393JFE#WPBF
LT8393JFE#WTRPBF

这是最新版本的数据手册

工具及仿真模型

LTspice 2

LTspice中提供以下器件型号：

LT8393

LTpowerCAD

LTpowerCAD中提供以下器件的设计工具：

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

LT8393 | 60VIN、100VOUT 同步4开关降压-升压型LED驱动器控制器，具备低EMI

立即购买更多内容

产品详情

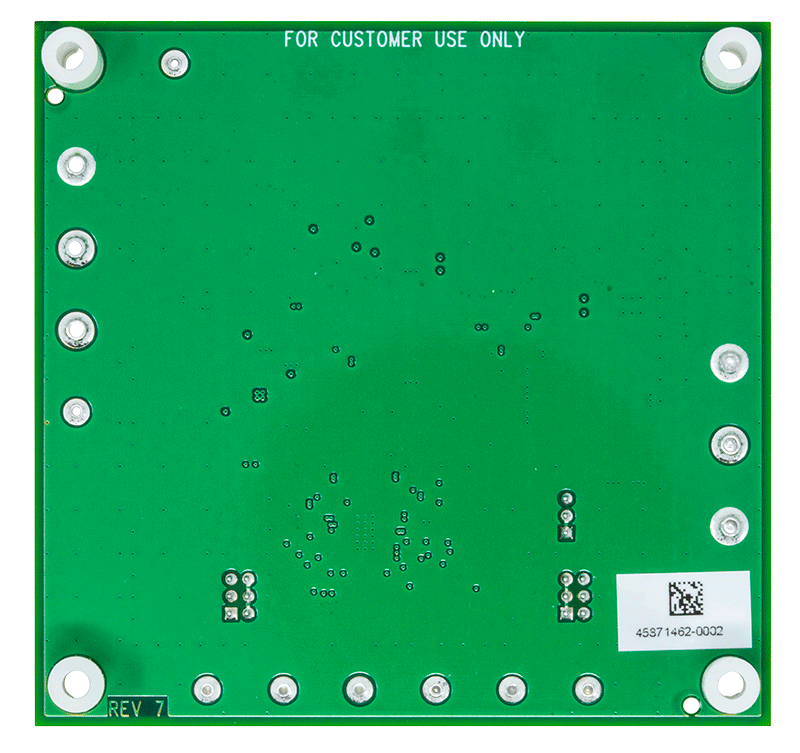

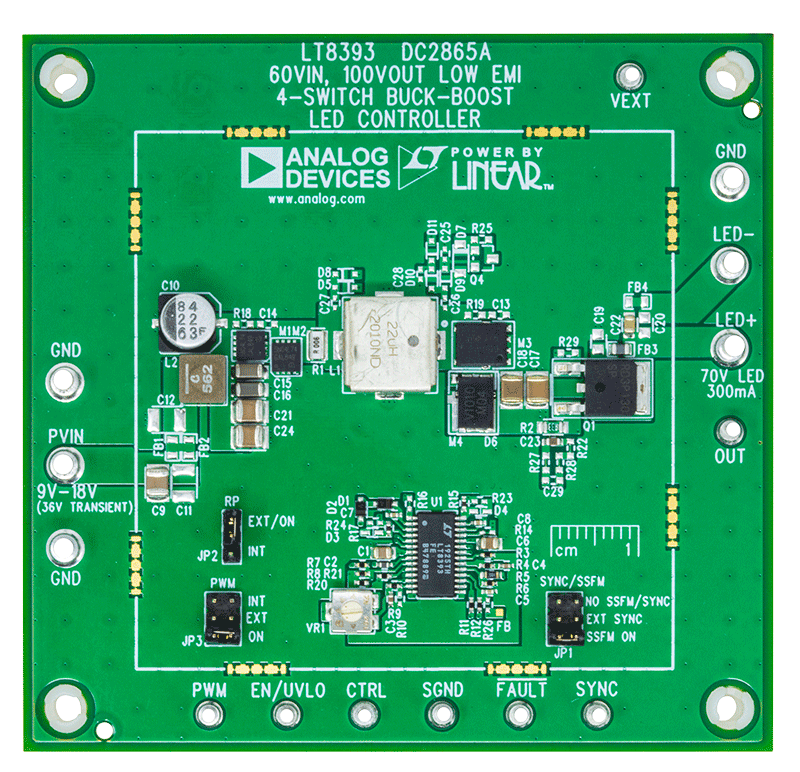

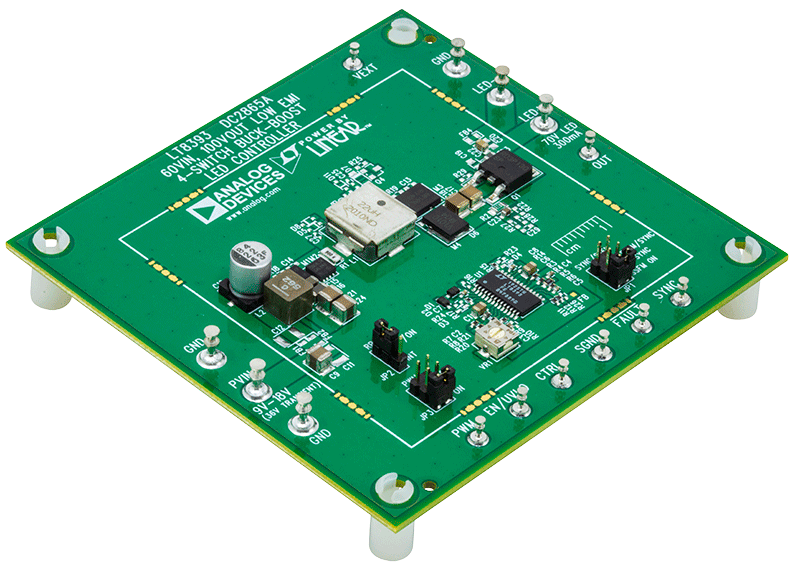

演示电路2865A是一款同步4开关降压-升压型LED驱动器，内置LT8393。该演示电路以300mA的电流驱动高达70V的单串LED。DC2865A在构建时的输入电压范围为9V至18V，如果调整UVLO，则能够提供4V_IN至60V_IN电压。它以350kHz的开关频率运行，并具有扩频调制(SSFM)功能，可将开关频率从f_SW扩展到f_SW + 25%。具有模拟和PWM调光功能。DC2865A的欠压保护(UVLO)设置在7.9V，开启时，具有1.4V迟滞。

LT8393具有350kHz至2MHz的可调开关频率。通过SYNC跳线还可实现外部频率同步。

LT8393可以利用外部PWM信号和内部生成的PWM信号进行PWM调光，以实现精确的亮度控制。DC2865A有一个跳线，可设置为在内部生成的PWM信号、外部生成的PWM信号以及无PWM信号（100％开启）之间切换。它可以通过在CTRL引脚上施加控制电压来进行模拟调光。

在PWM调光和扩频的情况下运行时，扩频自身将与PWM信号对齐，以实现无闪烁操作。

LT8393具有LED开路和LED短路LED (LED⁺至GND)保护以及故障输出标志。

采用小型陶瓷输入和输出电容以节省空间和成本。如果LED灯串开路，则开路LED过压保护使用IC的恒压调节回路，将输出调节至70V左右。

演示电路上的输入和输出EMI滤波器降低了该功率转换器的EMI。适合遵循CISPR25 5类标准的汽车应用。此外，如有必要，可以在演示电路上添加栅极电阻器和接地屏蔽，以进一步降低EMI。在EMI不太重要的非汽车应用中，可以去除输入和输出滤波器，以提高效率。

通过对演示电路进行简单修改，可以调整UVLO电压、LED电流、输出电压范围、开关频率、亮度控制和SSFM。

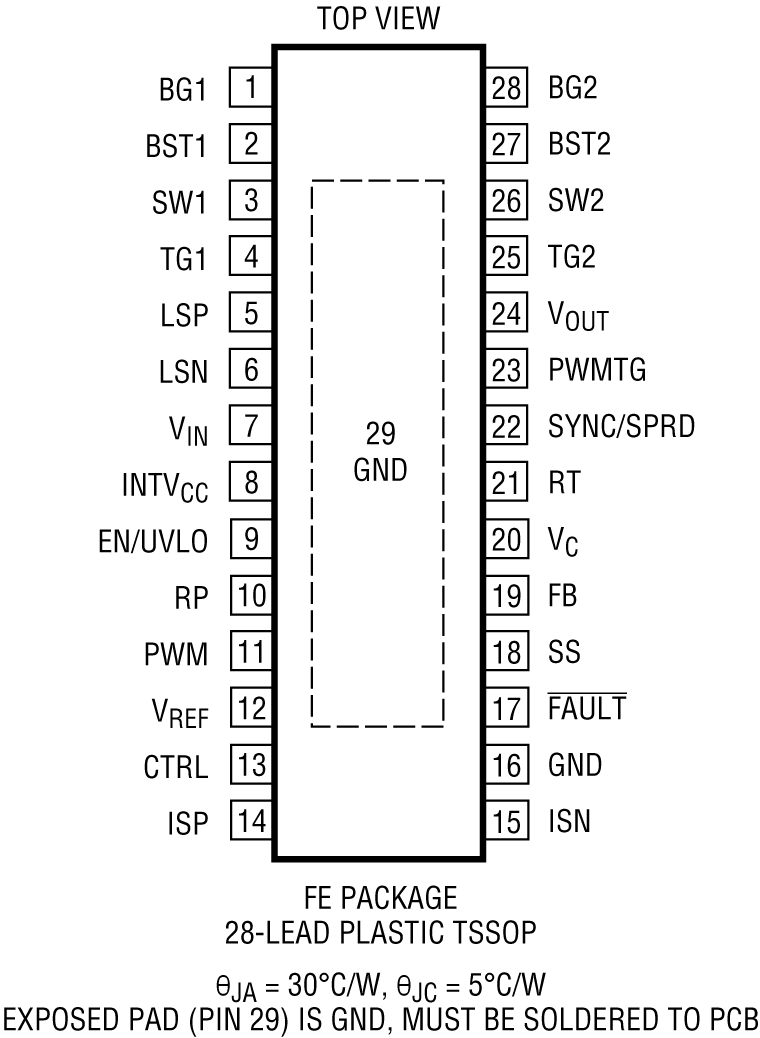

LT8393数据手册提供完整的器件、操作和应用信息说明。必须将数据手册与DC2865A演示手册配合阅读。LT8393JFE采用具有耐热性能增强型GND的28引脚塑料TSSOP封装。

资料

DC2865A - Demo Manual (Rev.0)
2021/8/30

DC2865A - Schematic
2021/8/26

DC2865A - Design Files
2021/9/8
