LT8374/
LT8374-1
推荐新设计使用
60V | 1.2A 同步降压 LED 驱动器
- 产品模型
- 4
产品详情
- 元件数量少，解决方案简单
- 宽输入电压范围：6.5V 至 60V
- 0V 至 59V LED 灯串电压
- ±3% LED 电流调节
- 展频 (SSFM)
- 内部补偿电容器
- 20:1 模拟、占空比或 PWM LED 电流控制
- 330kHz/2MHz 固定内部频率 (LT8374/LT8374-1)
- 外部频率同步
- 4mm × 4mm 16 引脚侧焊 QFN 封装
- 通过 AEC-Q100 汽车应用认证
LT8374/LT8374-1 是一款高效率、单片同步降压型 DC/DC 转换器，采用固定频率和峰值电流控制。通过从 CTRL 引脚到接地点的电阻器，或者通过对 CTRL 引脚施加 PWM 信号，可对 LED 电流进行编程设置。电流检测放大器具有从 0V 至 VIN 的宽共模范围，使 LT8374 非常适合矩阵应用。通过从 ISP 引脚到 FB 引脚的电阻器可设置输出电压限制。
开关频率设置为 330kHz/2MHz，并可同步到施加在 SYNC/SPRD 引脚上的外部时钟。在启用可选的扩频调频的情况下，频率可以在 100% 至 125% 范围内变化以降低 EMI。
其他功能还包括可选的 0.2nF/0.9nF 内部补偿电容器和热关断功能。
应用
- 汽车照明

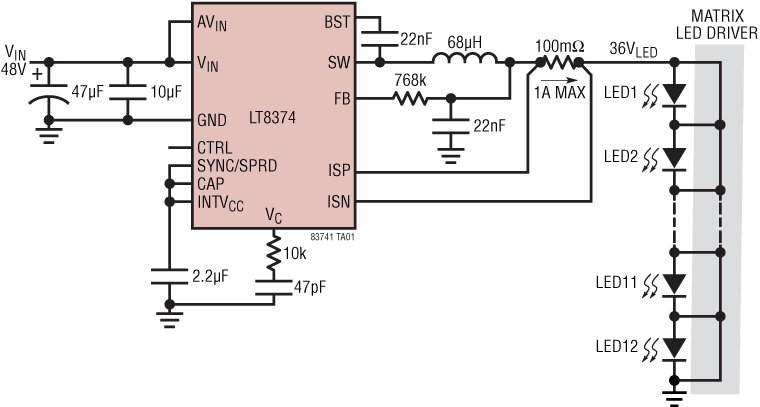

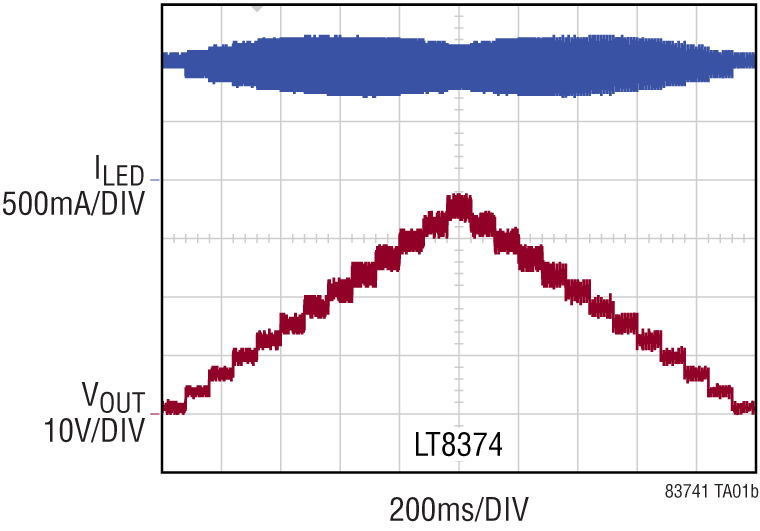

- 矩阵 LED 照明
- 通用 LED 驱动器
- 电流源
参考资料
数据手册 1
用户手册 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT8374RUFM#WPBF | 16-Lead Plastic Side Solderable QFN (4mm × 4mm) | ||
| LT8374RUFM#WTRPBF | 16-Lead Plastic Side Solderable QFN (4mm × 4mm) | ||
| LT8374RUFM-1#WPBF | 16-Lead Plastic Side Solderable QFN (4mm × 4mm) | ||
| LT8374RUFM-1#WTRPBF | 16-Lead Plastic Side Solderable QFN (4mm × 4mm) |
这是最新版本的数据手册
工具及仿真模型
LTspice 2
LTspice中提供以下器件型号：
- LT8374
- LT8374-1
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
