LT8355-1
推荐新设计使用具有指数PWM和可扩展调光的60VIN/120VOUT双LED控制器
- 产品模型
- 2
产品详情
- 两个独立高电压LED驱动器控制器通道
- 128:1 内部指数 PWM 调光
- 两引脚乘法模拟调光（CH2）
- 扩频调频
- 20000:1 100Hz 外部 PWM 调光
- 轨至轨 LED 电流检测：0V 至 120V
- ±2% LED 电流调节
- ±2% 输出电压调节
- LED 短路/断路保护和指示
- 宽输入电压范围 (5V 至 60V)
- 适用于 PWM 和输出断开功能的 PMOS 交换芯片驱动器
- 独立通道调光
- 恒流和恒压调节
- 100kHz 至 2MHz可调切换频率
- 每个通道具有独立的LED开路/短路故障
- 具有滞后的可编程 VIN UVLO

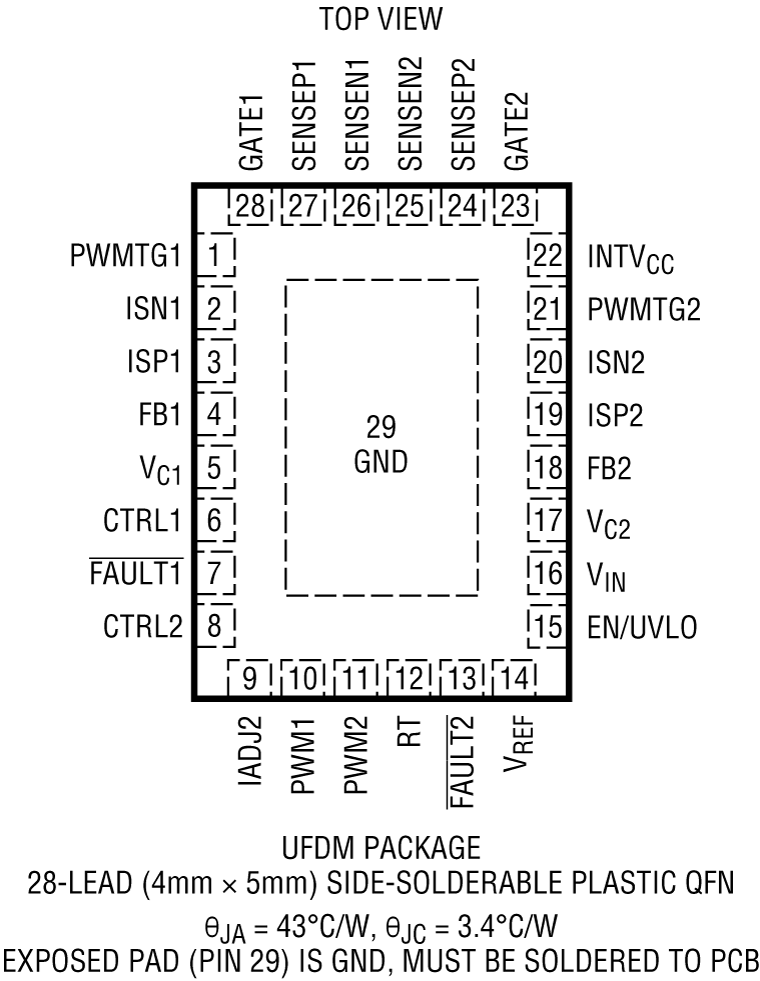

- 侧焊28引脚4mm ×5mm QFN封装
- 符合汽车应用的 AEC-Q100

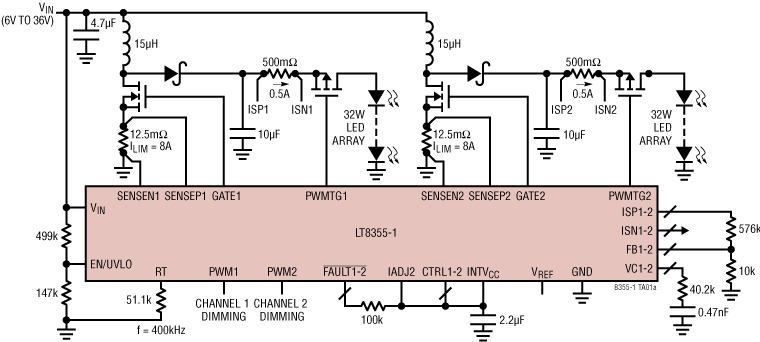

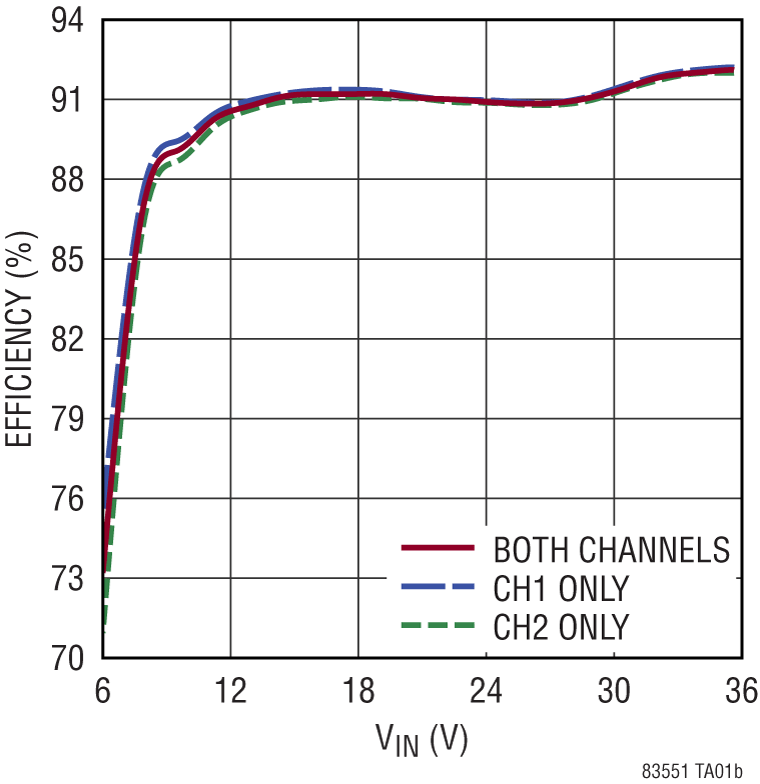

LT8355-1是一款双通道DC/DC控制器，设计用于驱动两组大电流LED。固定频率、电流模式架构可在很宽的电源和输出电压范围内稳定运行。电压反馈引脚充当多个LED保护功能的输入，使得变流器可以作为恒压源运行。
LT8355-1 在负载的高端或低端检测输出电流。CTRL2和IADJ2输入产品提供通道2输出电流的模拟编程。通道1输出电流目前通过CTRL1输入编程。PWM 输入和 PWMTG 高侧 PMOS 驱动器提供基于时间的精确 LED 调光能力。当由外部数字信号驱动时，PWM 输入在 100Hz 时提供高达 20000:1 的 LED 调光比。当由恒定电压驱动时，PWM 输入从 128 个内部生成的、精确的、指数间隔的调光比中选择一个，范围从 0.78% 到 100%。
应用
- 高电压 LED 应用
- 汽车前照灯/行车灯
- 精确电流限制电压稳压器
所有商标和注册商标均为其各自所有者的财产。受美国专利保护，包括7199560、7321203、7746300和8116045。
参考资料
数据手册 1
用户手册 1
视频 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT8355IUFDM-1#WPBF | 28-Lead QFN (4mm x 5mm, Plastic Side Wettable) | ||
| LT8355IUFDM-1#WTRPBF | 28-Lead QFN (4mm x 5mm, Plastic Side Wettable) |
这是最新版本的数据手册
工具及仿真模型
LTspice 1
LTspice中提供以下器件型号：
- LT8355-1
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
