LT4200

推荐新设计使用

具有保证SOA的50A热插拔电子保险丝(E-Fuse)

数据手册 (Rev. 0)
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 可以安全地插入到带电背板中
  • 宽工作电压范围：2.9V 至 15V
  • 保证的安全操作区域：7.5W√s
  • 1.2mΩ MOSFET，带电流检测元件
  • ±4% 电流监视器输出
  • 可调限流值阈值
  • 温度监视器输出
  • 过温保护
  • 故障前可调限流值定时器
  • 电源良好和故障输出
  • 可调浪涌电流控制
  • ±2.5% 准确的欠压和过压保护
  • 采用 36 引脚 (5mm × 8mm) QFN 封装
LT4200
具有保证SOA的50A热插拔电子保险丝(E-Fuse)
LT4200 Application Circuit LT4200 Pin Configuration LT4200 Performance Graph
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • LT4200

LTpowerCAD

LTpowerCAD中提供以下器件的设计工具：

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
DC3024A

LT4200 | 12V、50A 热插拔控制器电子寄存器

立即购买 更多内容

产品详情

演示电路 3024A 展示了具有保证 SOA 的 LT4200 50A 热插拔控制器电子寄存器。板上有用于欠压和过压保护的输入分压器、用于指示输入电压、输出电压、故障和电源不良情况的 LED，以及用于启用自动重试和选择断路器延迟的跳线。提供转塔，用于监控输入电压、输出电压、输出状态和 LT4200 上的大多数引脚。

eval board
schematic 5
schematic 6
schematic 7
EVAL-LT4200

评估 LT4200 12V、100A 热插拔控制器电子寄存器

立即购买 更多内容

产品详情

EVAL-LT4200-AZ 电路板可用于评估在 100A 应用中并联使用的两个 LT4200 50A 热插拔控制器电子寄存器。LT4200 通过控制热插拔期间的浪涌电流来保护背板电源免受毛刺和火花的影响。在输出过载情况下，LT4200 会在延迟后关闭，以保护内部电源 MOSFET 和背板供电。EVAL-LT4200-AZ 包括用于欠压和过压保护的电阻分压器以及输出功率正常信号。为了监测电流、功率正常、故障状态以及输入和输出电压，提供了转塔。还有几个测试点允许探测其他电路节点。该电路板的设计文件可在 ADI 公司网站上获取。
DC3024A
LT4200 | 12V、50A 热插拔控制器电子寄存器

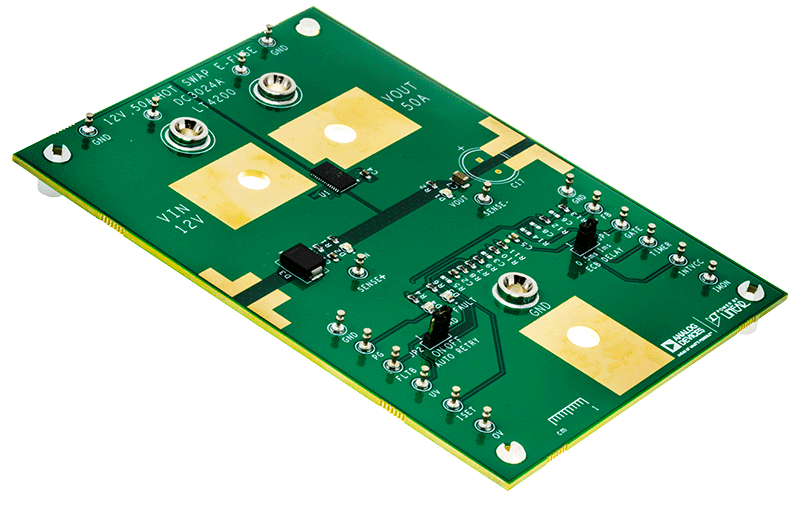

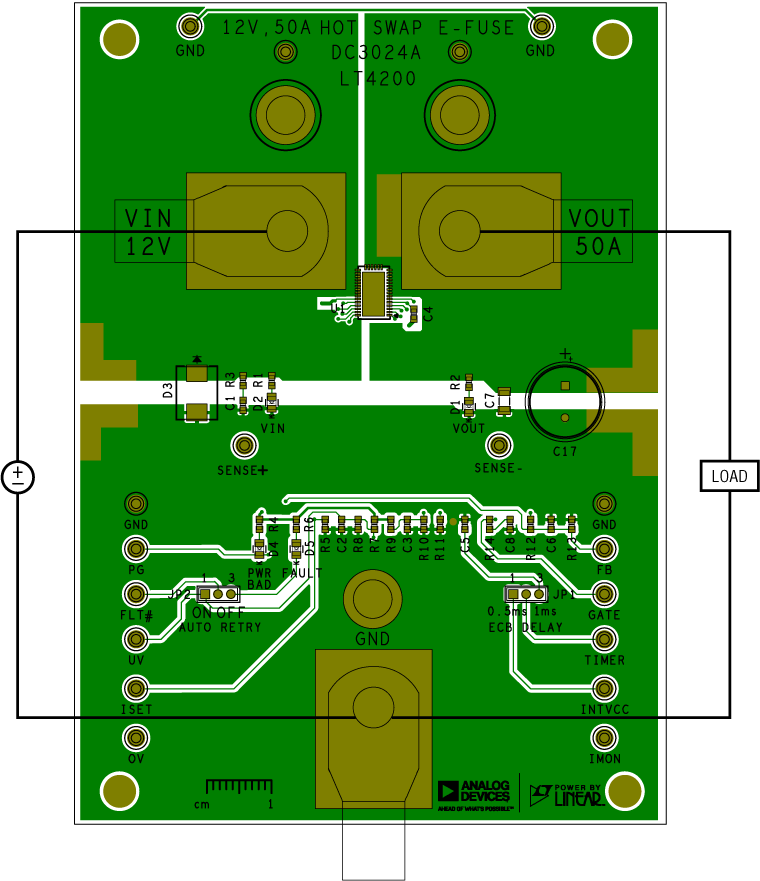

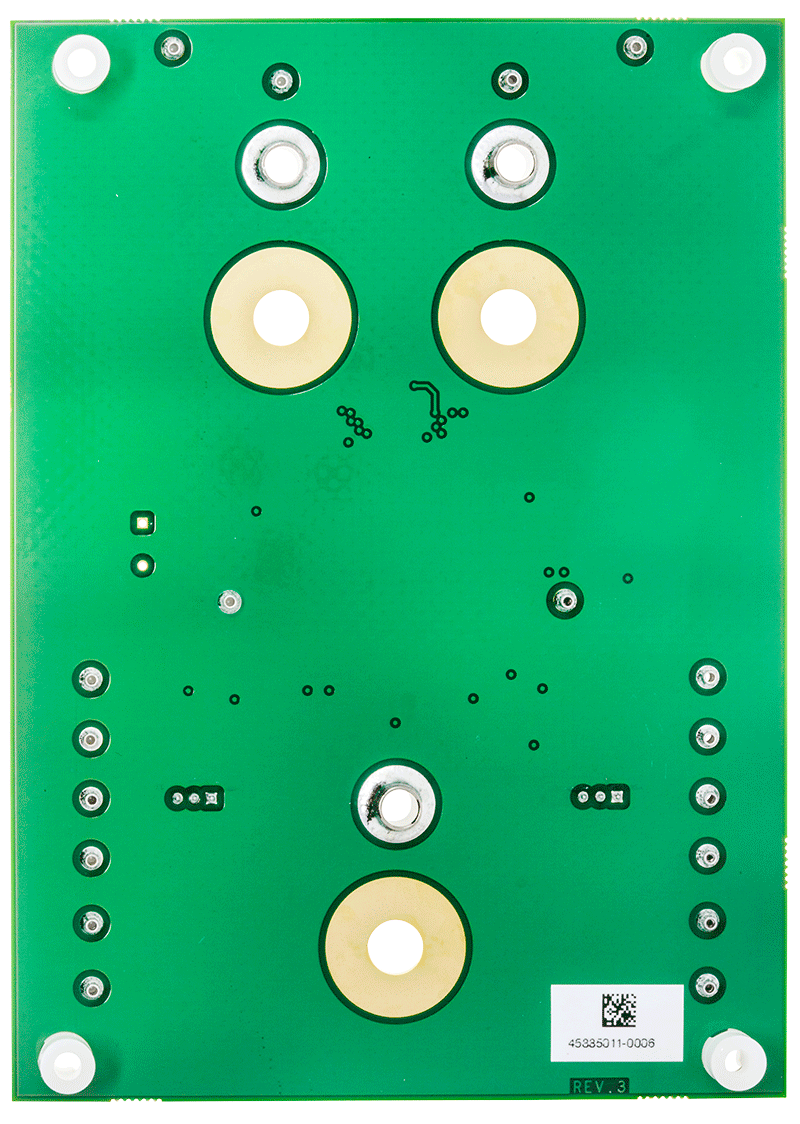

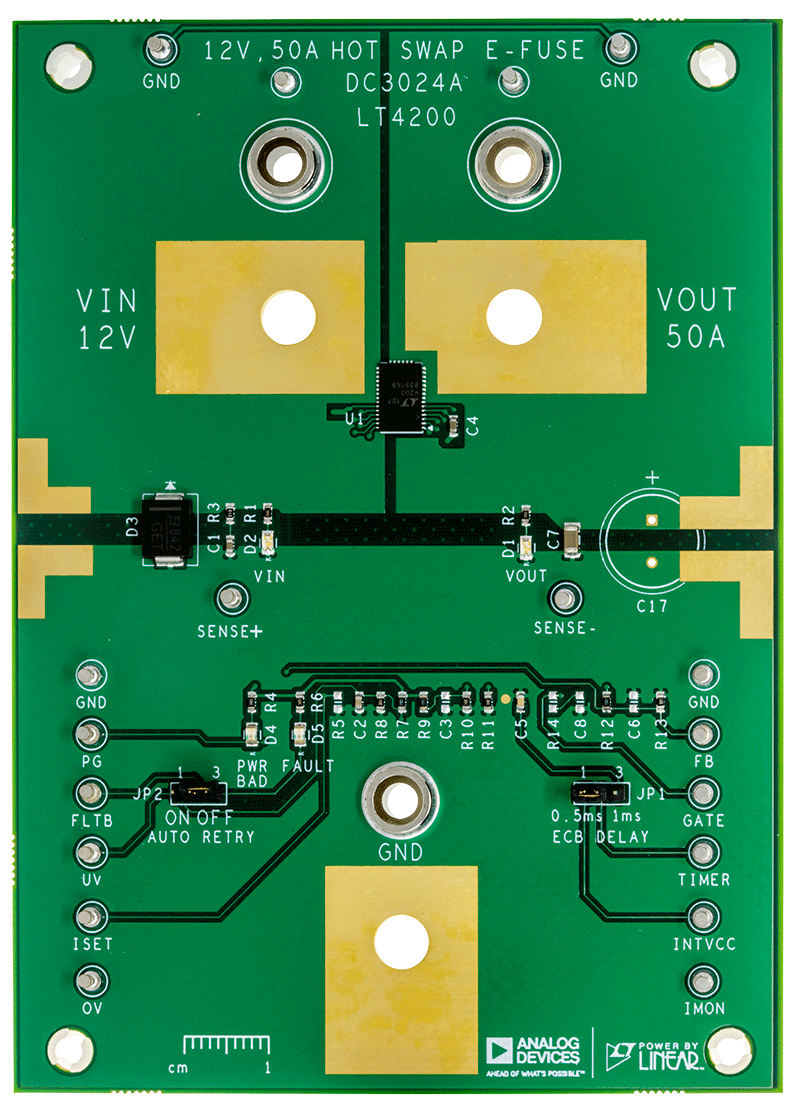

DC3024A Evaluation Board DC3024A Evaluation Board - Top View DC3024A Evaluation Board - Bottom View DC3024A - Measurement Equipment Setup
EVAL-LT4200
评估 LT4200 12V、100A 热插拔控制器电子寄存器

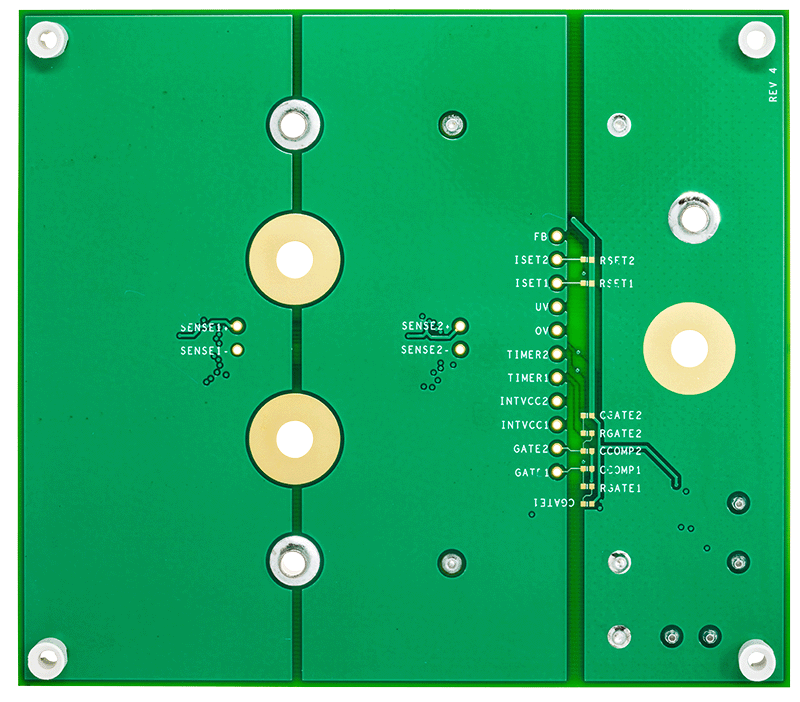

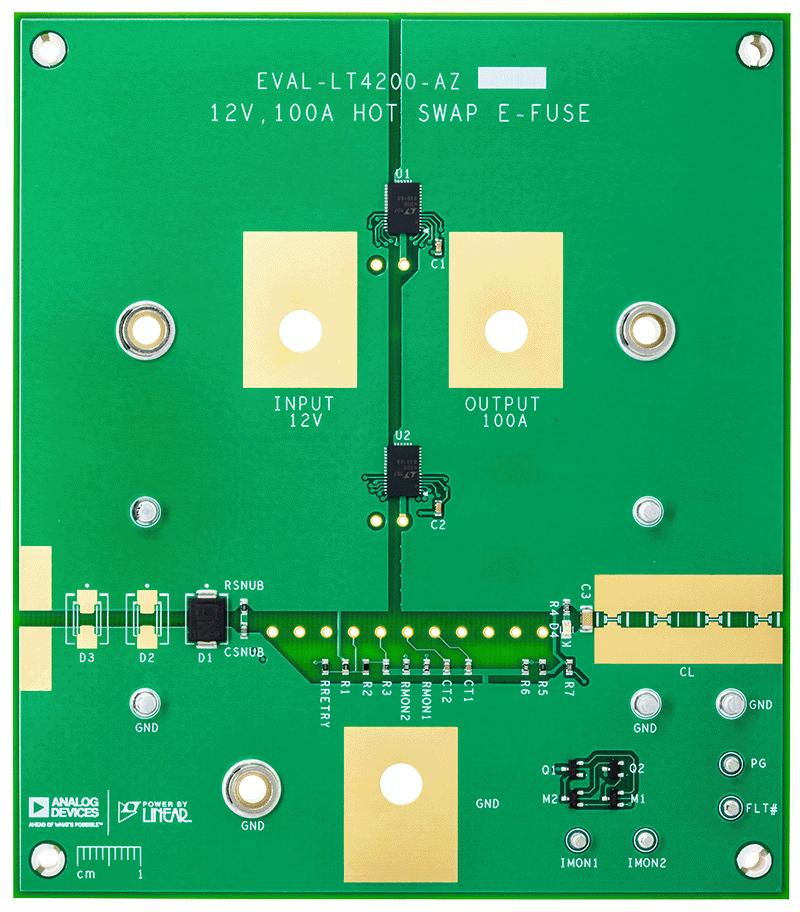

LT4200 Evaluation Board Photo Angle LT4200 Evaluation Board Photo Top LT4200 Evaluation Board Photo Bottom
