LT3582
LT3582
量产具可选的 I2C 编程和 OTP 功能的升压和单电感器负输出 DC/DC 转换器
- 产品模型
- 6
Viewing:
产品详情
- 输出电压：
- 3.2V 至 12.775V 和 -1.2V 至 -13.95V (LT3582)
- 5V 和 -5V (LT3582-5)
- 12V 和 -12V (LT3582-12)
- 通过 I2C 实现的数字式可再编程 (LT3582)，用于：
- 输出电压
- 电源排序
- 输出电压斜坡上升速率
- 可利用非易失性 OTP 来设定上电缺省值 (LT3582)
- I2C 兼容型接口 (标准模式)
- 电源开关均被集成
- 350mA 电流限值 (升压)
- 600mA 电流限值 (负输出)
- 反馈电阻器均被集成
- 输入电压范围：2.55V 至 5.5V
- 低静态电流
- 325μA (在运行模式)
- 0.01μA (在停机模式)
- 具集成输出断接功能

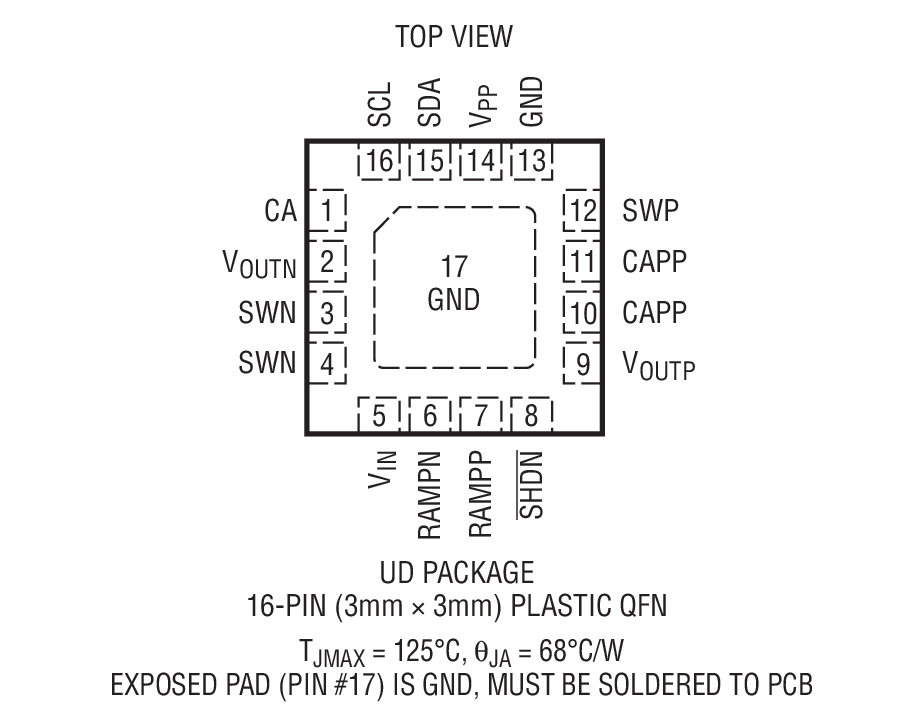

- 纤巧型 16 引脚 3mm x 3mm QFN 封装

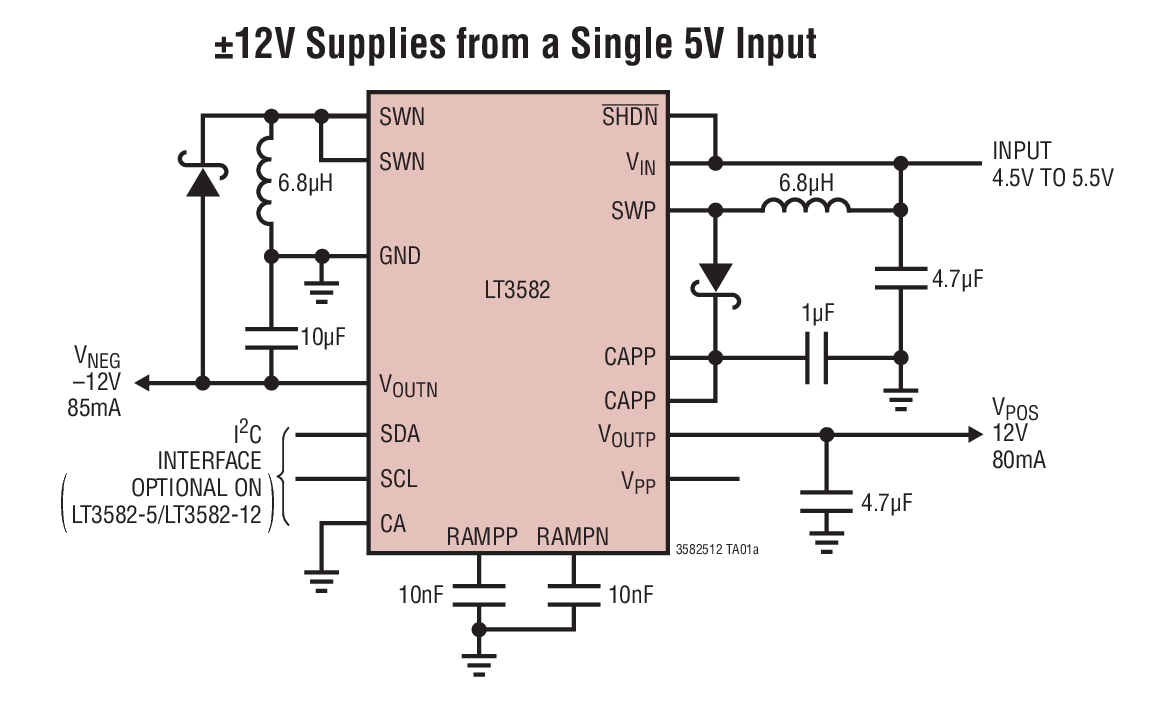

LT®3582/LT3582-5/LT3582-12 是双通道 DC/DC 转换器，具有正输出和负输出以及集成反馈电阻器。凭借其内置的一次性编程 (OTP) 功能，LT3582 拥有可通过 I2C 接口配置的输出设定值，包括输出电压设定值、上电排序、断电放电和输出电压斜坡上升速率。LT3582 的设定值能够在最终产品中进行自适应变更，或者在制造过程中设定，并采用内置的非易失性 OTP 存储器使之不变。正输出电压可被设定在 3.2V 至 12.775V 之间 (25mV 步进)。负输出电压可被设定在 -1.2V 至 -13.95V 之间 (-50mV 步进)。LT3582-5 和 LT3582-12 在出厂时分别针对 ±5V 和 ±12V 输出进行了预配置，因此，不需要采用 I2C 接口。

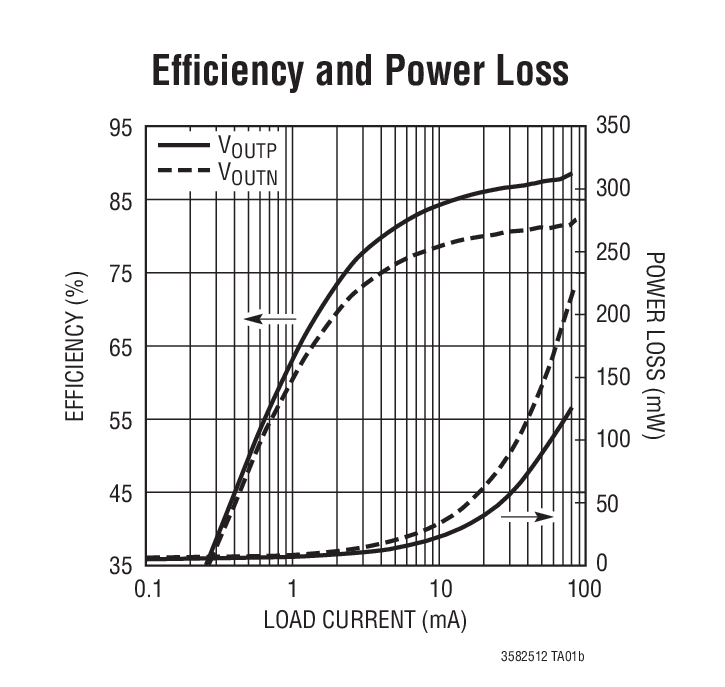

LT3582 系列包括两个单片式转换器：一个升压型转换器和一个负输出转换器。升压型转换器具有一个集成电源开关和输出断接开关。负输出转换器采用一种单电感器拓扑结构，并具有一个集成电源开关。升压型转换器和负输出转换器均采用了一种新颖的控制方案，从而产生了低输出电压纹波，并在一个很宽的负载电流范围内提供了高转换效率。LT3582 系列采用 16 引脚 3mm x 3mm QFN 封装。
应用
- AMOLED 电源
- CCD 电源
- 通用型 DC/DC 转换
参考资料
可靠性数据 1
技术文章 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT3582EUD#PBF | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | ||
| LT3582EUD#TRPBF | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | ||
| LT3582EUD-12#PBF | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | ||
| LT3582EUD-12#TRPBF | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | ||
| LT3582EUD-5#PBF | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | ||
| LT3582EUD-5#TRPBF | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) |
