LT3380
LT3380
推荐新设计使用集成4个降压开关和3个LDO线性稳压器（带 I2C）的多输出电源管理解决方案
- 产品模型
- 10
Viewing:
产品详情
- 四路 I2C 可调高效率降压型 DC/DC 转换器：2.5A、2.5A、1.5A、1.5A
- 三个 300mA LDO 稳压器（两个可调）
- 独立的使能引脚复用或 I2C 排序
- 可编程自动关断控制
- 警告和故障
- IRQ 引脚和 IRQ 状态寄存器
- 电源正常引脚和状态寄存器
- 150°C TJ 工作温度 (LT3380H)
- 动态电压缩放
- 可选 2.25MHz 或 1.12MHz 开关频率
- 12µA 待机电流
- 侧面可湿性 40 引脚 6 mm × 6 mm QFN 封装
LT3380是一种完整的电源管理解决方案，用于基于高级便携式应用程序处理器的系统。该器件包含四个用于内核、存储器、I/O和片上系统(SoC)供电轨的同步降压DC/DC转换器和三个用于低噪声模拟电源的300mA LDO稳压器。I2C串行端口可用于控制稳压器使能、关断时序、输出电压电平、动态电压调整、工作模式和状态报告。
按照所需顺序将输出连接到使能引脚或通过I2C端口，可对稳压器启动进行时序控制。可在使用I2C命令寄存器选择的四个时隙中的一个对LT3380输出进行关断时序控制。
该器件采用40引脚6mm × 6mm QFN封装，并带有可湿翼以进行光学检查。
应用
- 汽车
- 工业
- 通信
- 通用多通道电源
参考资料
数据手册 1
用户手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT3380EUJM#PBF | 40-Lead QFN (6mm x 6mm, Plastic Side Wettable) | ||
| LT3380EUJM#TRPBF | 40-Lead QFN (6mm x 6mm, Plastic Side Wettable) | ||
| LT3380HUJM#PBF | 40-Lead QFN (6mm x 6mm, Plastic Side Wettable) | ||
| LT3380HUJM#TRPBF | 40-Lead QFN (6mm x 6mm, Plastic Side Wettable) | ||
| LT3380HUJM#WPBF | 40-Lead QFN (6mm x 6mm, Plastic Side Wettable) | ||
| LT3380HUJM#WTRPBF | 40-Lead QFN (6mm x 6mm, Plastic Side Wettable) | ||
| LT3380IUJM#PBF | 40-Lead QFN (6mm x 6mm, Plastic Side Wettable) | ||
| LT3380IUJM#TRPBF | 40-Lead QFN (6mm x 6mm, Plastic Side Wettable) | ||
| LT3380IUJM#WPBF | 40-Lead QFN (6mm x 6mm, Plastic Side Wettable) | ||
| LT3380IUJM#WTRPBF | 40-Lead QFN (6mm x 6mm, Plastic Side Wettable) |
这是最新版本的数据手册
工具及仿真模型
LTspice 1
LTspice中提供以下器件型号：
- LT3380
LTpowerCAD
LTpowerCAD中提供以下器件的设计工具：
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
评估套件

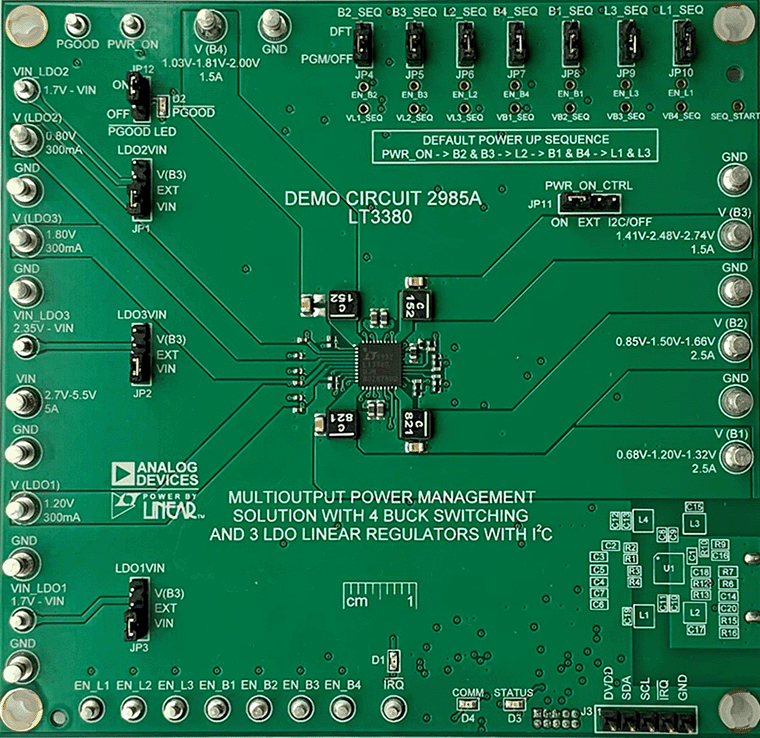

LT3380演示板 | 集成4个降压开关和3个LDO线性稳压器（带I2C）的多输出电源管理解决方案
