LT1571
量产具有预置电压和充满指示功能的恒流/恒压电池充电器
- 产品模型
- 6
产品详情
- 锂离子 (Li-Ion)、镍氢 (NiMH) 和镍镉 (NiCd) 电池快速充电
- 充电电流调节简单，只需一只低成本、1/32W电阻
- 高效充电器，充电电流高达 1.5A
- 内部基准电压精确度 0.6%
- 预置电池电压：4.1V，4.2V，8.2V，8.4V
- 500kHz 或 200kHz 开关频率，减小充电器体积
- 低电池反向漏电电流：5µA
- 锂离子电池充满指示
- 充电电流精度：典型值 5%
- 低停机电流
- LT1571-1：200kHz，可调电压
- LT1571-2：200kHz，固定电压 8.2V 或 8.4V
- LT1571-5：500kHz，固定电压 4.1V 或 4.2V

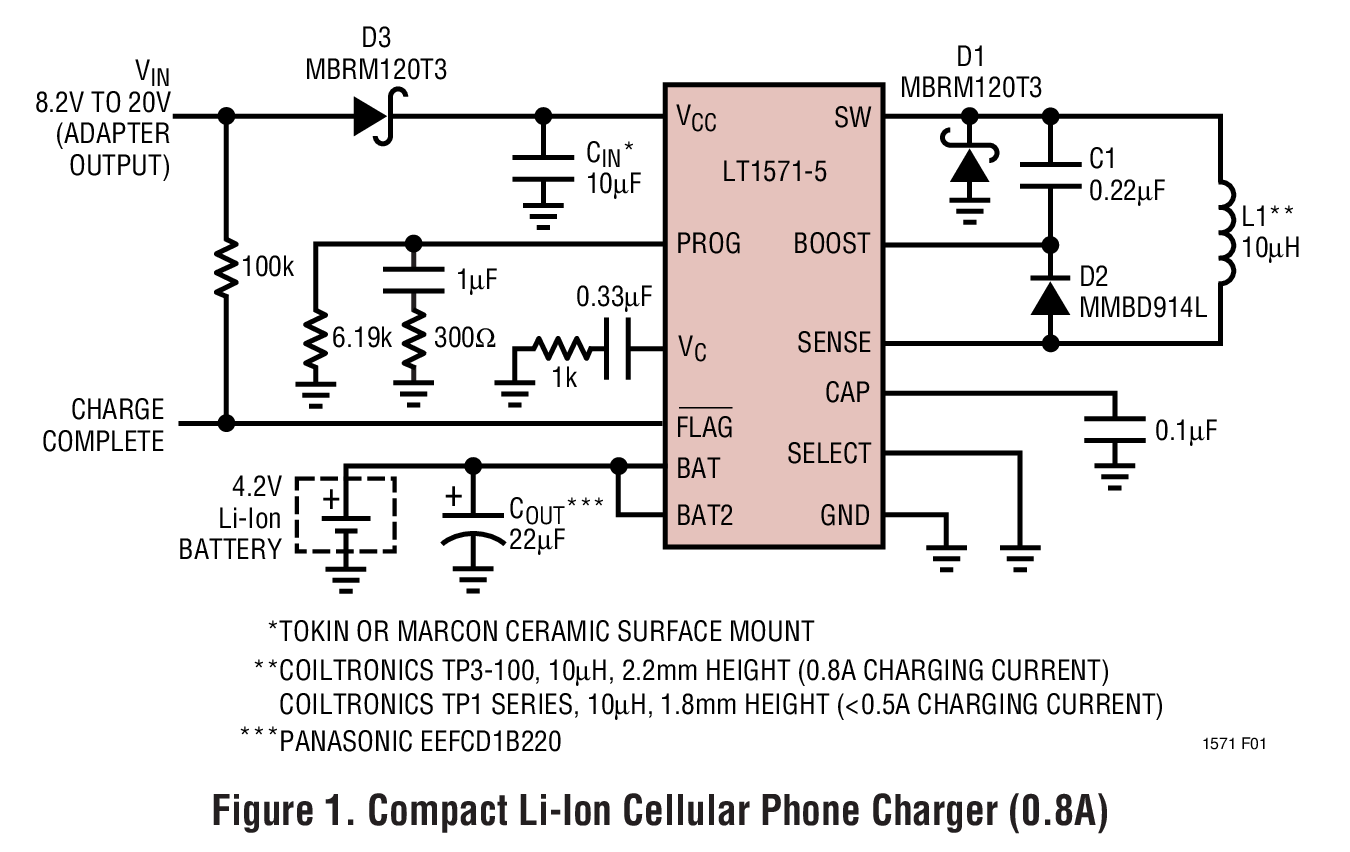

LT®1571脉宽调制 (PWM) 电池充电器是一种简单、高效解决方案，它采用恒流与/或恒压控制方法对锂离子、镍氢、镍镉充电电池快速充电，其内部开关可提供 1.5A 直流电流 (2A 峰值电流) 。片内电流检测电阻器 (0.1Ω) 利用一个低成本外接电阻器简化充电电流的设置，精度优于 5%。对于 0.6% 精度 4.1V 或 4.2V 每节电池，可选择恒压输出。

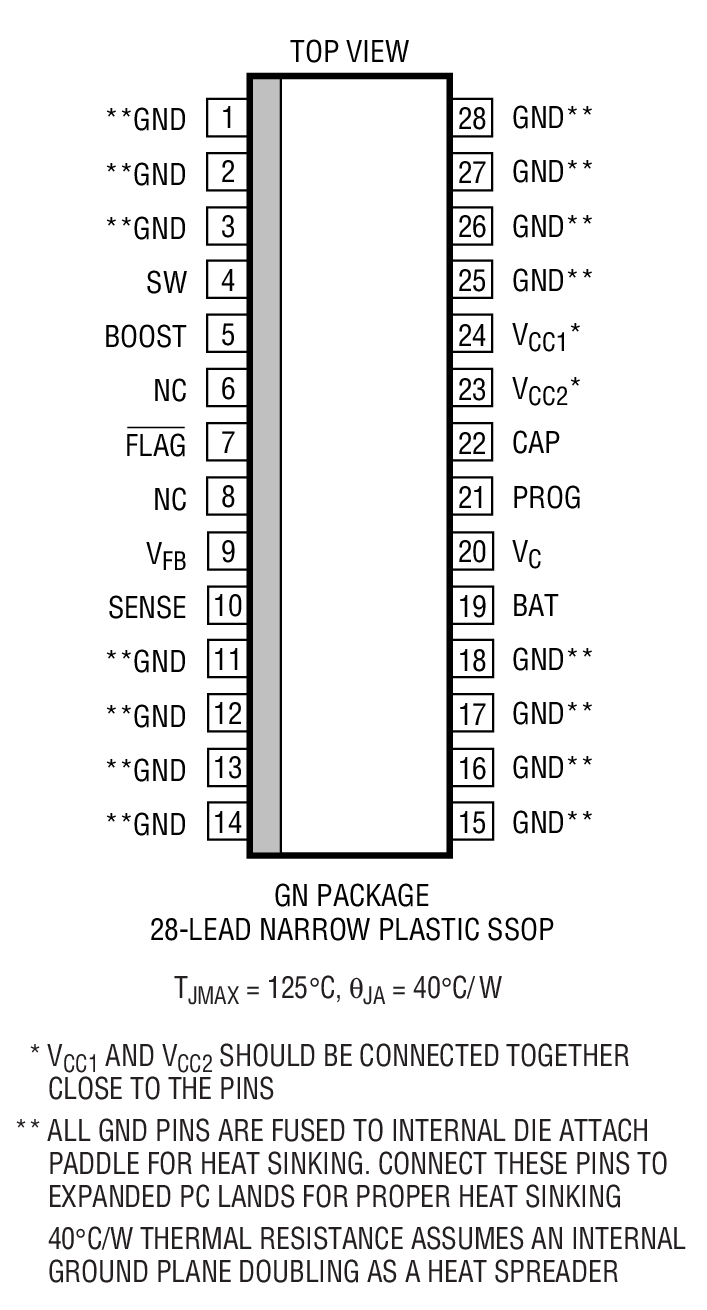

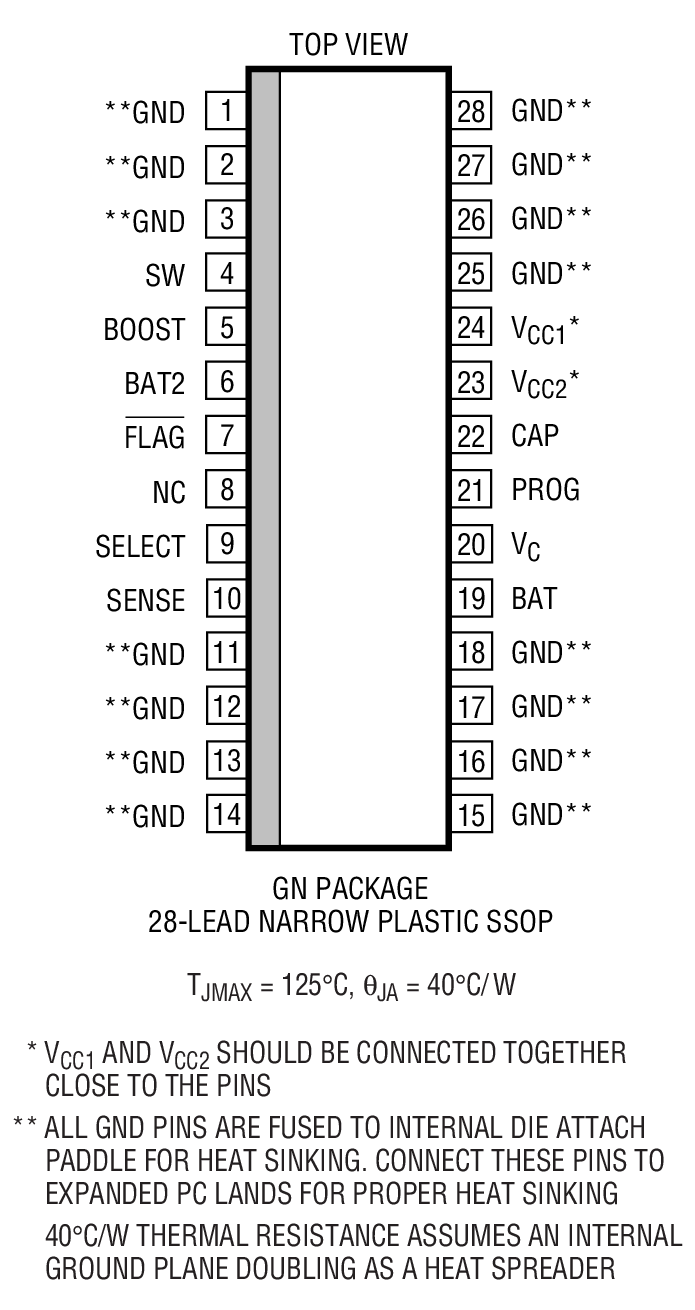

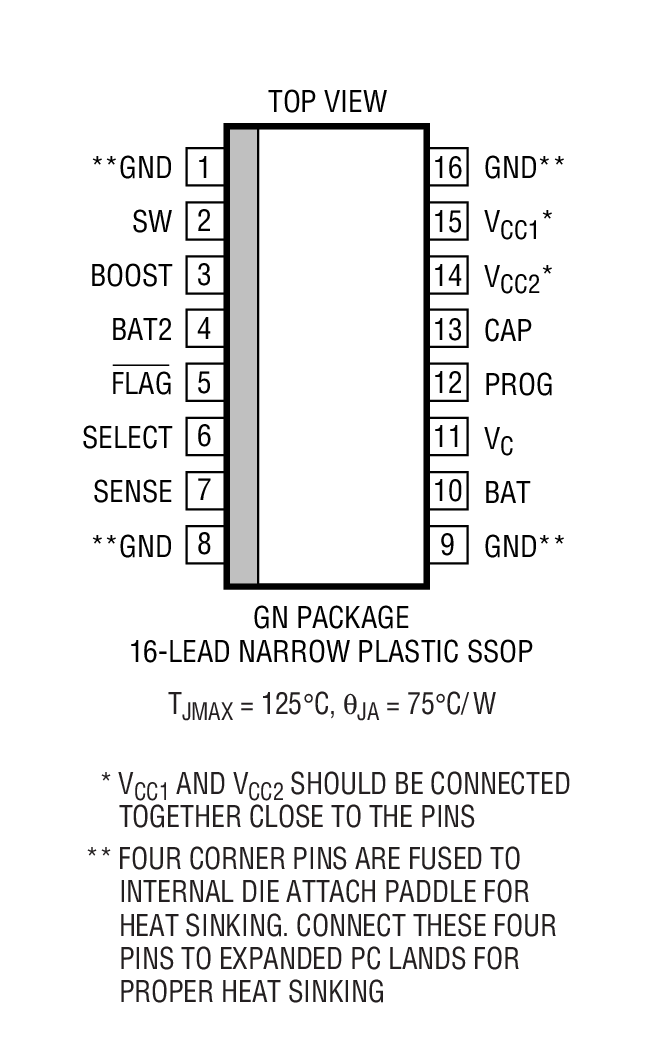

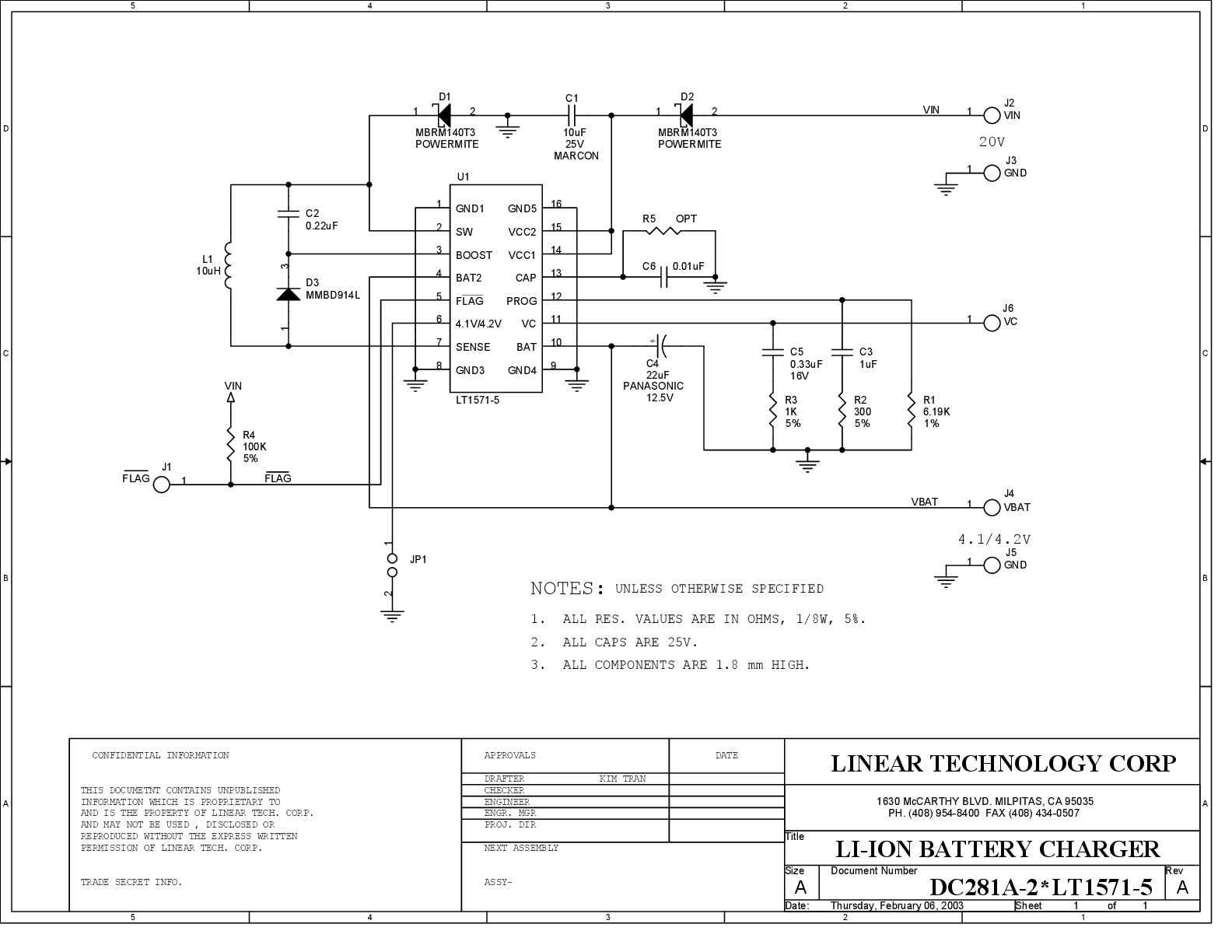

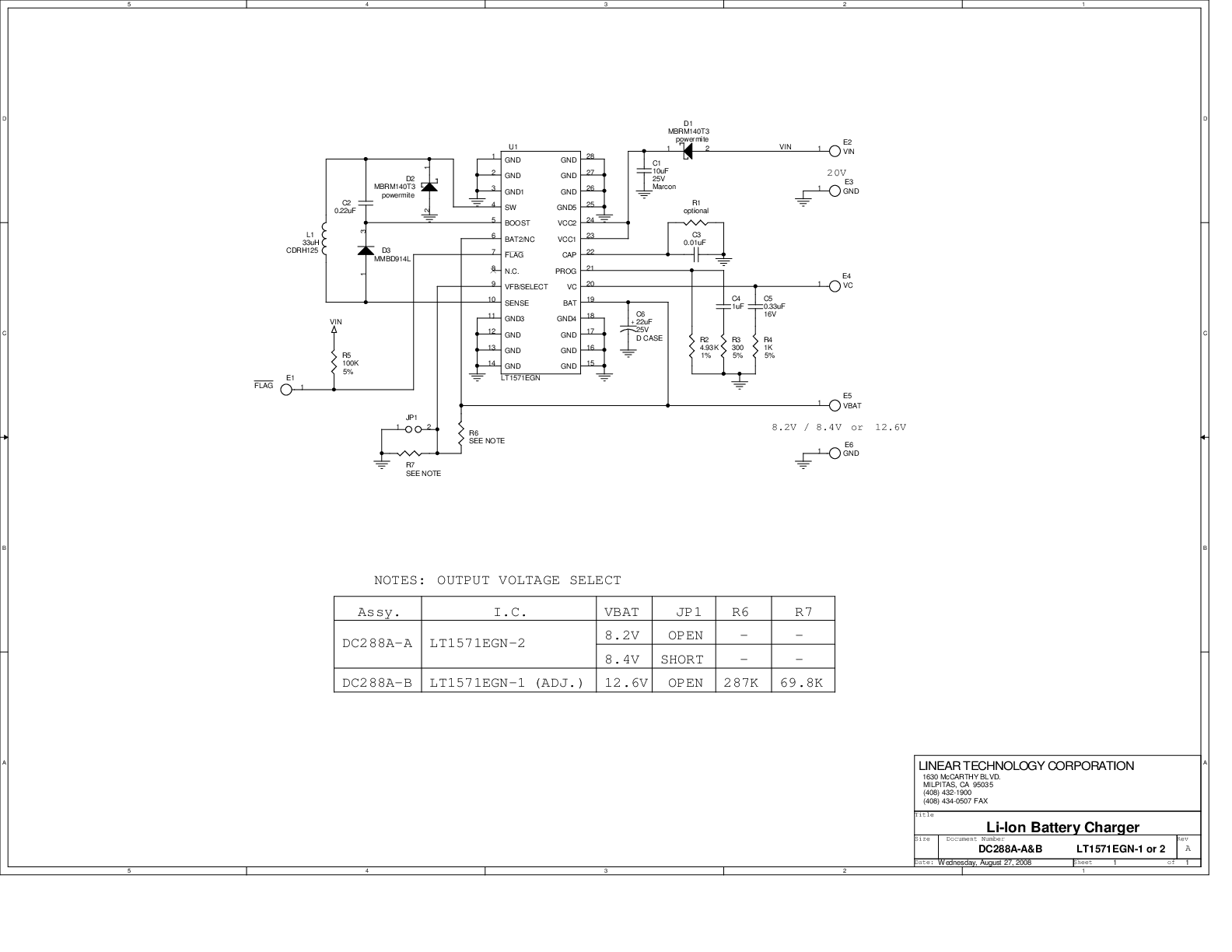

LT1571可为 1V 至 20V 的电池充电。工作在 200kHz (LT1571-1，LT1571-2) 或 500kHz (LT1571-5) 的饱和开关提高了充电效率，并减小了充电器的体积。当充电电流降至设定值的 20% 时，逻辑输出(标志)指示锂离子电池接近充满。LT1571-1 和 LT1571-2 采用 28 脚熔丝引线窄 SSOP 封装。LT1571-5 采用 16 脚熔丝引线窄 SSOP 封装。
Applications
- 移动电话、个人数字助理（PDA）、笔记本计算机、便携式设备
- 锂离子、镍氢、镍镉和铅酸充电电池座式充电器
参考资料
数据手册 1
可靠性数据 1
应用笔记 1
解决方案设计及宣传手册 1
3rd Party Solutions 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT1571EGN-1#PBF | 28-Lead SSOP (Narrow 0.15 Inch) | ||
| LT1571EGN-1#TRPBF | 28-Lead SSOP (Narrow 0.15 Inch) | ||
| LT1571EGN-2#PBF | 28-Lead SSOP (Narrow 0.15 Inch) | ||
| LT1571EGN-2#TRPBF | 28-Lead SSOP (Narrow 0.15 Inch) | ||
| LT1571EGN-5#PBF | 16-Lead SSOP (Narrow 0.15 Inch) | ||
| LT1571EGN-5#TRPBF | 16-Lead SSOP (Narrow 0.15 Inch) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
8月 10, 2022 - 22_0177 Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL |
||
| LT1571EGN-1#PBF | 量产 | |
| LT1571EGN-1#TRPBF | 量产 | |
| LT1571EGN-2#PBF | 量产 | |
| LT1571EGN-2#TRPBF | 量产 | |
|
10月 11, 2022 - 22_0235 Epoxy Change from Henkel 8290 to 8290A for GN Package |
||
| LT1571EGN-5#PBF | 量产 | |
| LT1571EGN-5#TRPBF | 量产 | |
|
4月 6, 2022 - 22_0066 Laser Top Mark for 16QSOP Assembled in ADPG [PNG] |
||
| LT1571EGN-5#PBF | 量产 | |
| LT1571EGN-5#TRPBF | 量产 | |
