HMC856
推荐新设计使用5位宽带数字时间延迟，采用SMT封装，28 Gbps
- 产品模型
- 3
产品详情
- 差分和单端工作
- 支持高达28 Gbps的数据速率
- 快速上升/下降时间：20 ps/18 ps
- 低功耗：610 mW（典型值）
- 可编程差分
- 输出电压摆幅：500 mV p-p至1350 mV p-p
- 单电源：−3.3 V
- 5 mm × 5 mm、32引脚陶瓷无铅芯片载体(LCC)封装：25 mm2

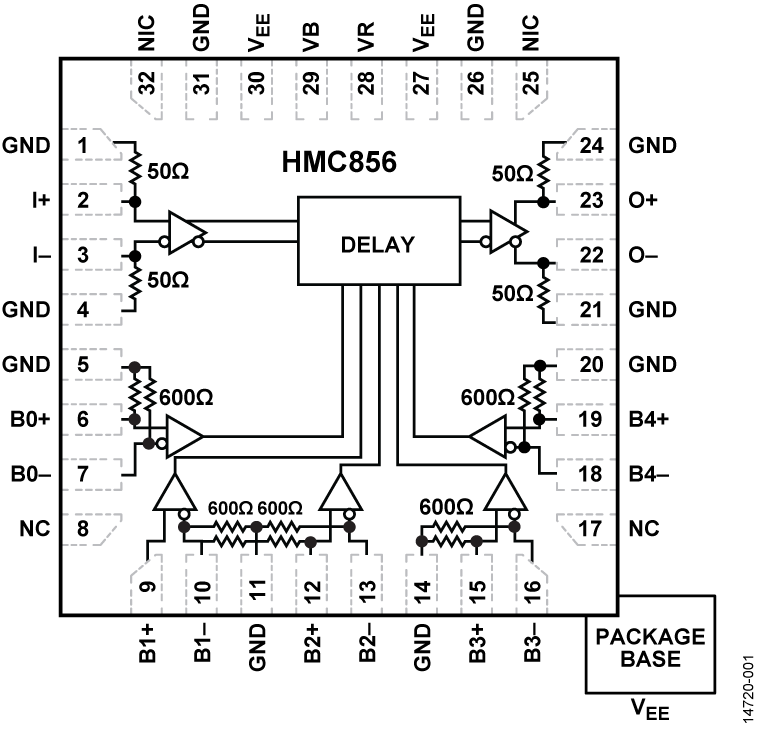

HMC856LC5是一款宽带时间延迟器件，具有5位数字控制功能，设计用于时序补偿或时钟偏斜管理应用。 时间延迟提供接近100 ps的延迟范围，具有3 ps分辨率，支持28 Gbps数据。 单调延迟针对电源和温度变化范围内的稳定工作进行补偿。 延迟直流耦合，并支持宽带工作。
HMC856LC5的数据输入通过片上50 Ω端接至正电源GND，可直流或交流耦合。 差分输出的信号源端接至50 Ω，同样可交流或直流耦合。 控制线B4:B0为差分CML输入，通过600 Ω端接至正电轨，支持更低功率控制选项。 HMC856LC5集成一个输出电平控制引脚VR，可用于损耗补偿或信号电平优化。 HMC856LC5采用-3.3V单电源供电，提供符合ROHS标准的5x5 mm SMT封装。
应用
- SONET OC-192
- 高速串行逻辑
- 时钟和数据恢复
- 宽带测试和测量设备
- 频率合成
- 匹配时序
