ADuM4138

推荐新设计使用

具有隔离式反激控制器的高电压隔离式IGBT栅极驱动器

数据手册 (Rev. A)
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 6 A 峰值驱动输出能力（典型值）
  • 内部关闭 NFET，导通电阻：<1 Ω
  • 内部打开 PFET，导通电阻：<1.2 Ω
  • 2 种过流保护方法
    • 去饱和检测
    • 分裂式发射器过流保护
  • 具有栅极感应输入的米勒箝位输出
  • 隔离式故障输出
  • 隔离式温度传感器回读
  • 传播延迟
    • 上升：95 ns（典型值）
    • 下降：100 ns（典型值）
  • 最小脉冲宽度：74 ns
  • 工作结温范围：−40°C 至 +150°C
  • VDD1 和 VDD2 UVLO
  • 最小外部跟踪（爬电距离）：8.3 mm（待定）
  • 安全和监管审批
    • 5000 V rms 持续 1 分钟，符合 UL 1577 标准
    • CSA 元件验收通知 5A
    • DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
      • VIORM = 849 VPEAK（增强/基本）
  • 符合汽车应用要求
ADuM4138
具有隔离式反激控制器的高电压隔离式IGBT栅极驱动器
ADuM4138 Functional Block Diagram ADuM4138 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

Evaluation Software 1

工具及仿真模型

IBIS 模型 1

评估套件

eval board
schematic 1
EVAL-ADuM4138

ADuM4138 评估板

立即购买 更多内容

特性和优点

  • 6 A 峰值驱动器输出功能
  • 输出功率器件电阻 <1 Ω
  • 适用于以下应用的测试基础设施：
    • SPI 通信
    • 米勒箝位
    • 去饱和检测
    • 两个过流保护引脚
    • 两个温度传感器引脚
    • 故障报告
    • 两个仿真负载

产品详情

EVAL-ADuM4138EBZ 评估板演示 ADuM4138 的高级特性，同时在测试环境中保持灵活性。EVAL-ADuM4138EBZ 评估板布局提供了一种可通过跳线引脚轻松控制的电路。可以使用更优化的布局，从而提高系统的整体性能。

此评估板可与 USB-SDP-CABLEZ 编程电缆配合使用，以访问次级端电子可擦可编程只读存储器 (EEPROM)，而且还包括用于驱动使用任何其他 SPI 兼容系统的串行外设接口 (SPI) 总线的选项。USB-SDPCABLEZ 使用 3.3 V 逻辑电源工作，而 ADuM4138 具有一个内部 5 V 稳压器。为了便于连接，R21 和 R22 的 MISO 线路上包括了一个电阻分压器。

本用户指南演示了如何使用附带的 ADuM4138 评估软件评估用户微调位。本用户指南展示了如何模拟 EEPROM 设置以及如何将各个位编程到非易失存储器中。
EVAL-ADuM4138
ADuM4138 评估板

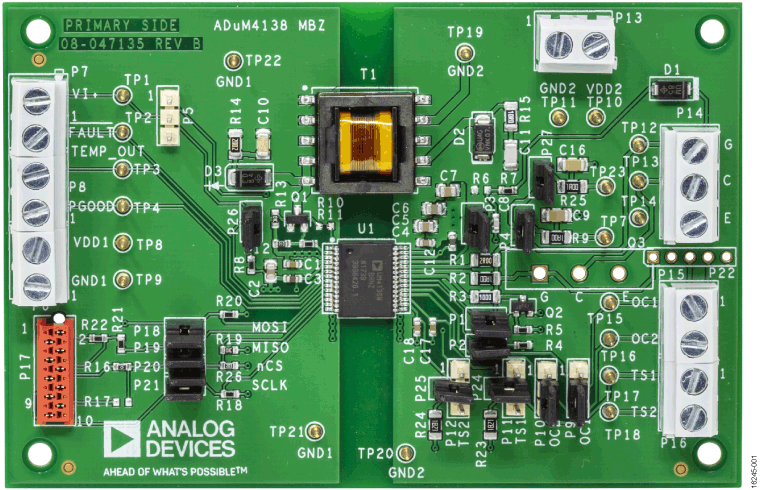

EVAL-ADuM4138EBZ Image
