ADUM1234

量产

隔离式精密半桥驱动器，提供0.1 A输出

数据手册 (Rev. A)

产品模型: 2

Viewing:

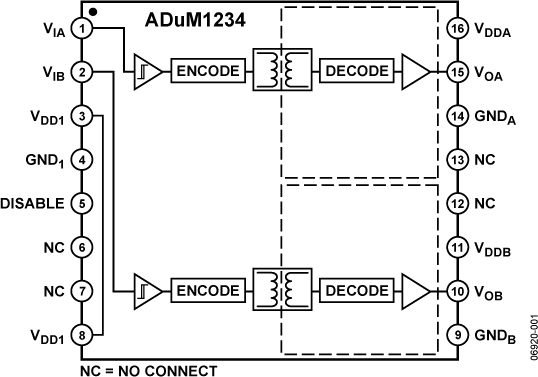

产品详情

隔离高端和低端输出
- 高端或低端相对于输入：±700 V峰值
- 高端/低端差分：700 V峰值
峰值输出电流：0.1 A
CMOS输入阈值电平
高工作频率：5 MHz（最大值）
高共模瞬变抗扰度：>75 kV/µs
工作温度最高可达：105°C
16引脚宽体SOIC封装，符合RoHS标准
安全和法规认证
- UL认证1分钟2500 V rms，符合UL 1577
- VDE合格证书 DIN V VDE V 0884-10 (VDE V 0884-10)：2006-12
  VIORM = 560 V峰值

参考资料

数据手册 1

ADuM1234: Isolated, Precision Half-Bridge Driver, 0.1 A Output Data Sheet (Rev.A) 07/23/2007

应用笔记 6

AN-793: iCoupler^®隔离产品的ESD/闩锁考虑因素 (Rev.A) 01/31/2011

AN-770: CAN总线应用中的iCoupler^®隔离 (Rev.0) 01/31/2011

AN-740: RS-232应用中的iCoupler^® 隔离 (Rev.0) 08/31/2010

AN-825: iCoupler^®隔离产品的电源考虑因素 (Rev.0) 09/09/2010

AN-0971: iso Power器件的辐射控制建议 07/03/2020

AN-913: Isolating I²C Interfaces 11/22/2023

技术文章 5

医疗设备要求严格的隔离技术 09/08/2010

NAppkin Note: Lowering the Power of the ADuM524x 12/10/2010

Inside iCoupler^® Technology: Driving an H Bridge with ADuM3220 Isolated Gate Drivers 03/13/2011

Inside iCoupler^® Technology:ADuM347x PWM Controller and Transformer Driver with Quad-Channel Isolators Design Summary 12/10/2010

High Speed Digital Isolators Using Microscale On-Chip Transformers 09/01/2003

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

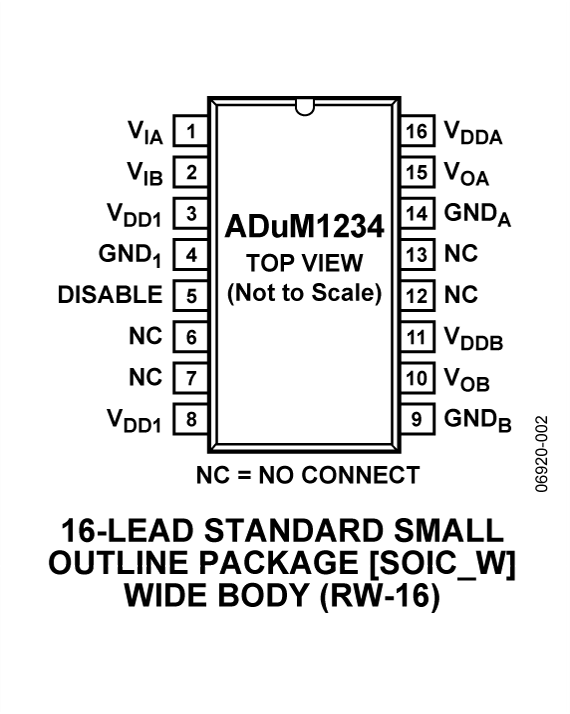

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADUM1234BRWZ	16-Lead SOIC Wide	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADUM1234BRWZ-RL	16-Lead SOIC Wide	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN
未找到匹配项目
9月 22, 2015 - 15_0135 Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli
		PCN15_0135_Form Material_Report Detailed Change Description Qualification Results Summary
ADUM1234BRWZ	量产
ADUM1234BRWZ-RL	量产
2月 27, 2012 - 11_0066 Qualification of Alternate Fab Foundry Gold Plating Process Site for Isolation Products at ADI Limerick.
		PCN11_0066_Form Material_Report Qualification Plan Summary Flow Chart
ADUM1234BRWZ	量产
ADUM1234BRWZ-RL	量产
