ADR4530

推荐新设计使用

超低噪声、高精度3.0V基准电压源

数据手册 (Rev. F)
产品模型
4
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 最大温度系数(TCVOUT)：
    • 0.8 ppm/°C（D级0°C至70°C）
    • 1 ppm/°C（C级0°C至70°C）
    • 2 ppm/°C（B级−40°C至+125°C）
    • 4 ppm/°C（A级−40°C至+125°C）
  • 输出噪声（0.1 Hz至10 Hz）：
  • 1 μV p-p（VOUT为2.048 V（典型值）时）
  • 初始输出电压误差：
    • B、C、D级：±0.02%（最大值）
  • 输入电压范围：3 V至15 V
  • 工作温度：
    • A级和B级：−40°C至+125°C
    • C 级和 D 级：0°C 至 +70°C
  • 输出电流：+10 mA拉电流/-10 mA灌电流
  • 低静态电流：950 µA（最大值）
  • 低压差：300 mV（2 mA，VOUT ≥ 3 V）
  • 8引脚SOIC封装和LCC封装
  • 通过AEC-Q100汽车应用认证
  • 长期漂移：8 ppm（典型值）/4500小时
ADR4530
超低噪声、高精度3.0V基准电压源

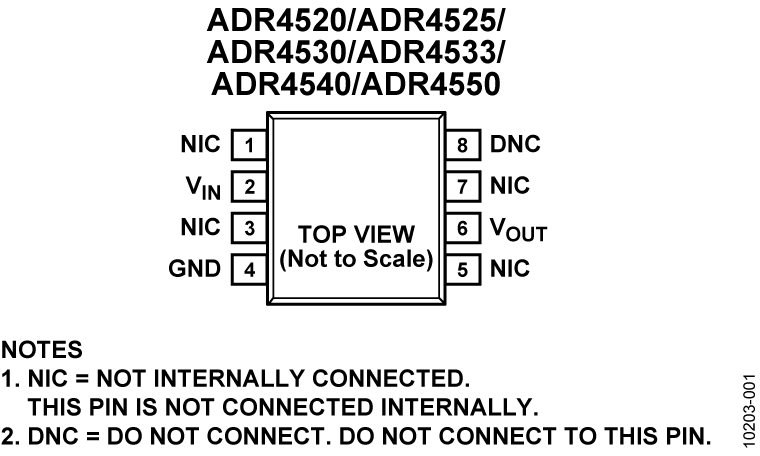

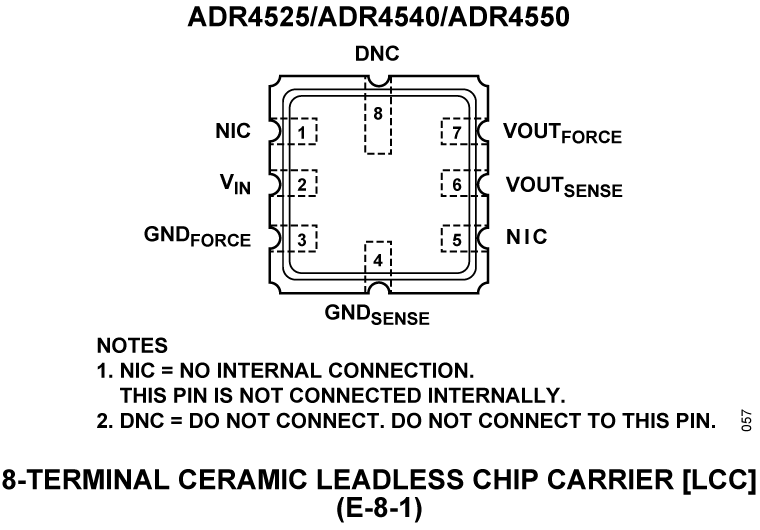

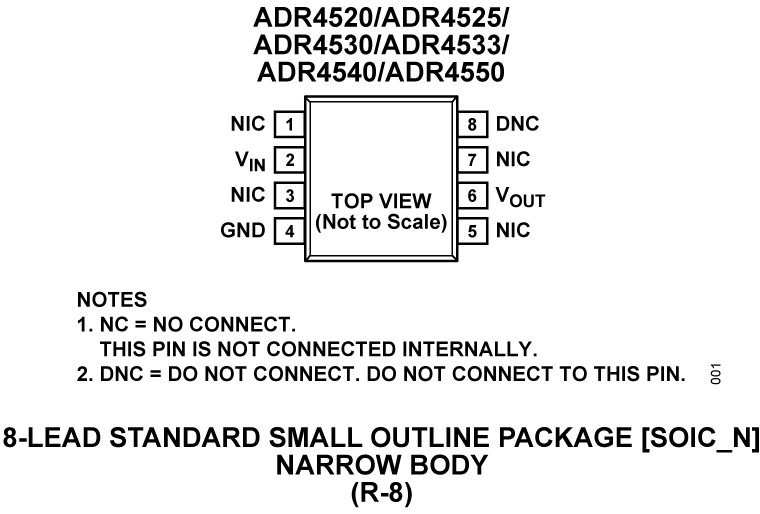

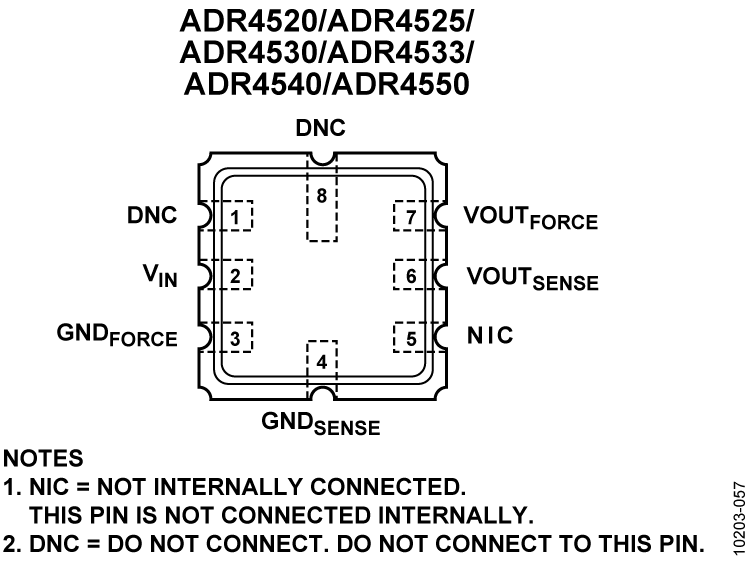

ADR4520/ADR4525/ADR4530/ADR4533/ADR4540/ADR4550 Pin Configuration ADR4520/ADR4525/ADR4530/ADR4533/ADR4540/ADR4550 Pin Configuration ADR4520/ADR4525/ADR4530/ADR4533/ADR4540/ADR4550 Pin Configuration ADR4520/ADR4525/ADR4530/ADR4533/ADR4540/ADR4550 Pin Configuration
