ADR1000
推荐新设计使用烤箱补偿、埋入式齐纳二极管、6.62 V 基准电压源
- 产品模型
- 1
产品详情
- 高度的长期稳定性
- 0.5 ppm/年的长期漂移，典型值（首个 3000 小时后）
- 低齐纳参考电压源噪声：0.14 ppm p-p (0.9 μV p-p)
- 低温度系数：<0.2 ppm/°C
- 片内加热器和温度传感器
- 额定工作温度范围：−40°C 至 +125°C
- LTZ1000 的引脚兼容升级产品
ADR1000 是一款 6.62 V、输出高度稳定、烤箱控制、埋入式齐纳参考分量，基于亚德诺半导体技术（上海）有限公司专有的双极性工艺构建，是 LTZ1000 的引脚兼容替代产品。芯片上包括一个齐纳参考电压源，一个用于进行温度补偿的加热电阻，以及一个温度检测晶体管。外部电路用于设置参考电压源的工作电流和温度，提供较大灵活性，以实现最大长期稳定性和最低噪声的性能。
如果正确使用数据手册中图 9 所示的推荐外部电路和推荐布局，ADR1000 应用电路可在首个 3000 小时之后实现 <0.2 ppm/°C 的温度系数和每年 0.5 ppm 的长期漂移（典型值）。
ADR1000 的低长期漂移非常适合任何必须在较长校准间隔或产品寿命内保持高精度的应用。由于 ADR1000 的片内加热器能够保持比预期环境温度范围更高的恒定温度，因此，低温漂移可以确保输出在温度变化时保持恒定不变。
ADR1000的工作温度范围为 −40°C 至 +125°C 的扩展工业温度范围。为了获得优化的热漂移性能，加热器的温度设定点需要比最高环境温度高 10°C，以提供埋入式齐纳参考电压源的良好稳定性。

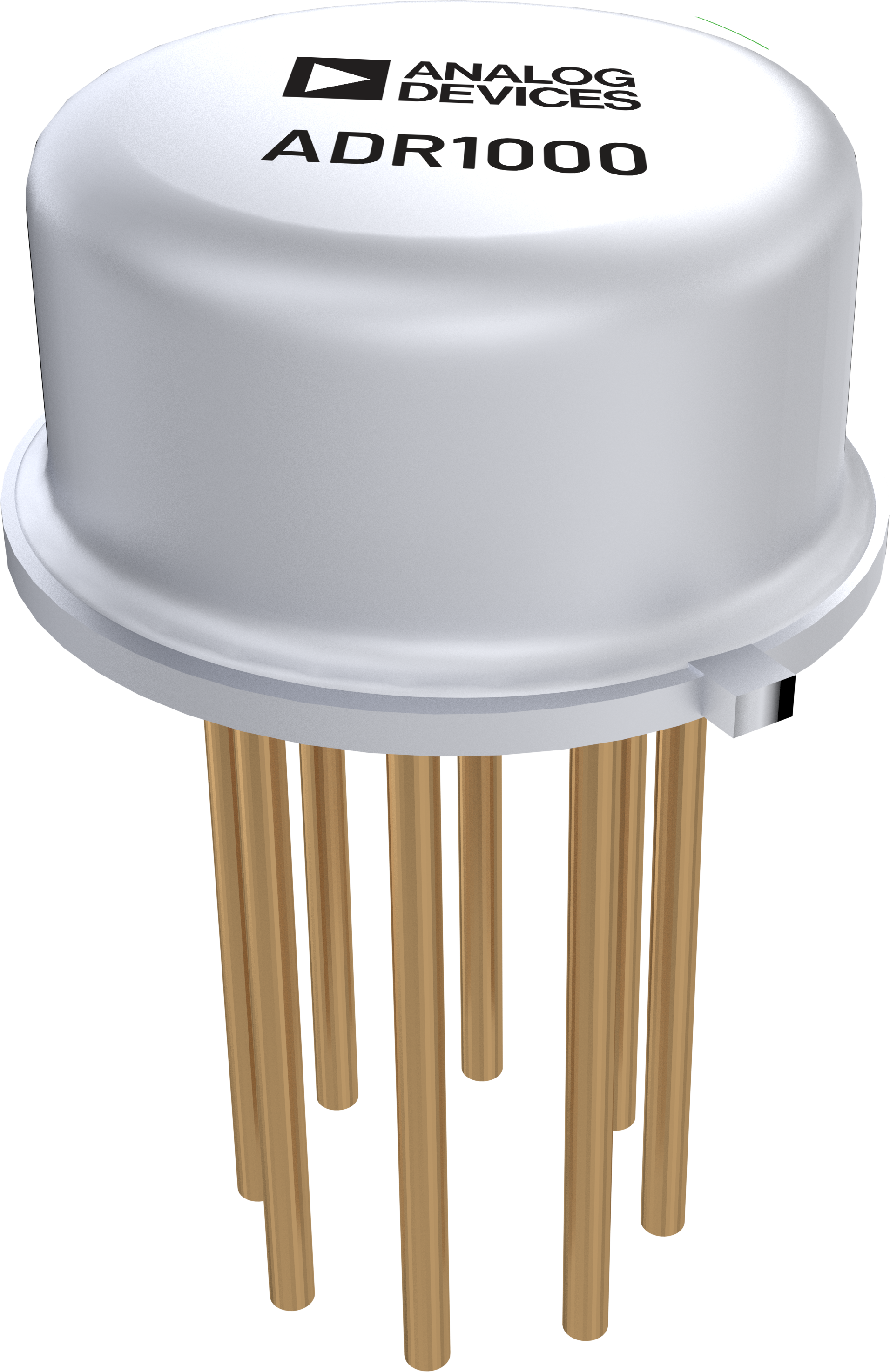

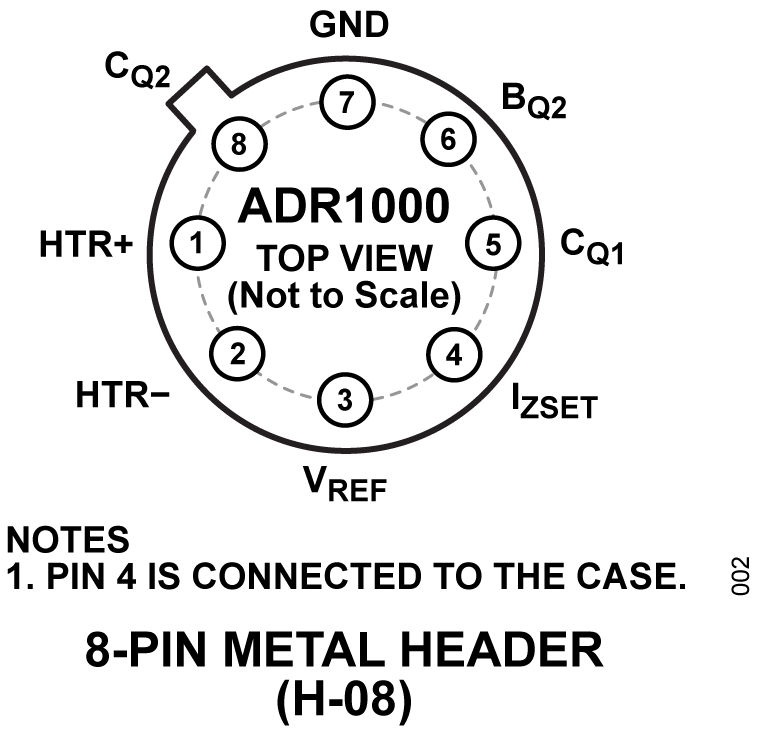

ADR1000 采用工业标准密封 8 引脚 TO-99 金属帽壳封装，以防受潮。
应用
- 高精度仪器仪表
- 万用表
- 电子秤
- 电动天平
- 自动测试设备
- 测量仪器
- 标准电池
- 校准器
参考资料
数据手册 1
用户手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADR1000AHZ | 8-Pin TO-99 |
这是最新版本的数据手册
工具及仿真模型
LTspice 1
LTspice中提供以下器件型号：
- ADR1000
LTpowerCAD
LTpowerCAD中提供以下器件的设计工具：
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
评估套件

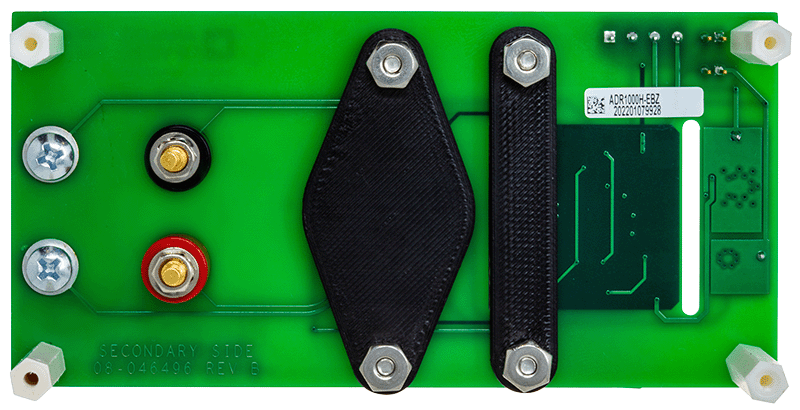

ADR1000 8 针 TO-99 超稳定加热埋地齐纳电压基准评估板
