ADP5304

量产

集成输入电压监控与调节的超低功耗降压稳压器

数据手册 (Rev. 0)
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 输入启动电压范围： 2.15 V至6.50 V
  • 工作电压低至2.00 V
  • 超低静态电流：260 nA（无负载）
  • 可选输出电压范围：1.2 V至3.6 V（或0.8 V至5.0 V）
    5.0 V)
  • 全温度范围输出精度：±2.5%
  • 可选迟滞模式或脉冲宽度调制（PWM）工作模式
  • 迟滞模式下，输出电流最高达50 mA
  • VINOK标志用于监测输入电压
  • 超快停止开关控制
  • 100%占空比工作模式
  • 快速输出放电(QOD)选项
  • 欠压闭锁(UVLO)、过流保护(OCP)和热关断(TSD)保护
  • 10引脚、3 mm × 3 mm LFCSP封装
  • 工作结温范围：−40°C至+125°C

ADP5304
集成输入电压监控与调节的超低功耗降压稳压器
ADP5304 Typical Application Diagram ADP5304 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • ADP5304-1
  • ADP5304-2

LTpowerCAD

LTpowerCAD中提供以下器件的设计工具：

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
EVAL-ADP5304

ADP5304评估板

立即购买 更多内容

特性和优点

  • 超低静态电流
  • 输入电压监控
  • 极少的外部元件和紧凑的解决方案尺寸
  • 提供AC和DC输入源

产品详情

ADP5304是一款超低功耗、同步降压DC-DC调节器，采用10引脚LFCSP封装。ADP5304输入电压为2.15 V至6.50 V，集成功率开关、同步整流器和内部补偿功能，只需极少的外部元件便可实现高效解决方案。

集成全桥式整流器的ADP5304评估板同时支持AC和DC电压电源，并可将输入电压调整为最大功率点VINOK预设阈值。

ADP5304评估板可轻松评估该器件。本用户指南描述如何快速设置评估板，以收集性能数据。

ADP5304数据手册提供ADP5304的完整信息，使用评估板时应同时参考用户指南与数据手册。

EVAL-ADP5304

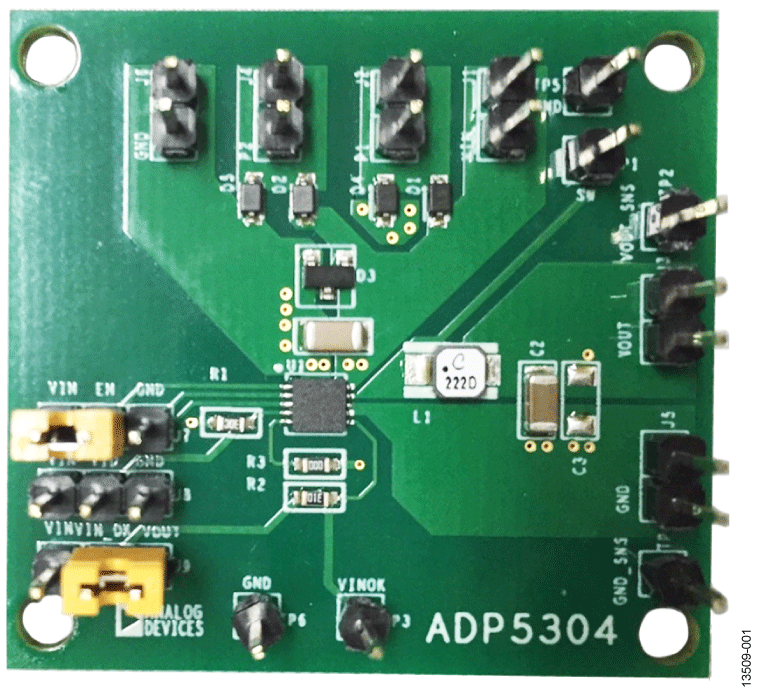

ADP5304评估板
ADP5304-EVALZ Image
