ADP5301

量产

50 mA/500 mA、高效率、超低功耗降压稳压器

数据手册 (Rev. C)
产品模型
4
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 输入启动电压范围：2.15 V至6.50 V
  • 工作电压低至2.00 V
  • 超低静态电流：180 nA（无负载）
  • 可选输出电压：1.2 V至3.6V或0.8V至5.0V
  • 输出精度：±1.5%（PWM模式下的整个温度范围内）
  • 可选迟滞模式或PWM工作模式
  • 输出电流
    • 迟滞模式下，电流最高达50 mA
    • PWM模式下，电流最高达500 mA
  • VOUTOK标志用于监控输出电压
  • 100%占空比工作模式
  • 2 MHz开关频率，可选同步输入范围为1.5 MHz至2.5 MHz
  • QOD选项
  • UVLO、OCP和TSD保护
  • 9引脚、1.65 mm × 1.87 mm WLCSP封装
  • 结温范围：-40°C至+125°C
ADP5301

50 mA/500 mA、高效率、超低功耗降压稳压器

ADP5301 Circuit Diagram ADP5301 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

应用笔记 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • ADP5301-1
  • ADP5301-2
  • ADP5301-3

LTpowerCAD

LTpowerCAD中提供以下器件的设计工具：

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
EVAL-ADP5301

ADP5301 评估板

立即购买 更多内容

产品详情

ADP5301是一款集成负载开关的超低功耗、同步降压DC-DC调节器，采用9引脚WLFCSP封装。 ADP5301输入电压为2.15 V至6.50 V，集成功率开关、同步整流器和内部补偿功能，只需极少的外部器件便可实现高效率解决方案


ADP5301-EVALZ评估板可轻松评估该器件。 本用户指南描述如何快速设置评估板，以收集性能数据。


ADP5301数据手册提供ADP5301的完整信息，使用评估板时应同时参考用户指南与数据手册。


EVAL-ADP5301
ADP5301 评估板

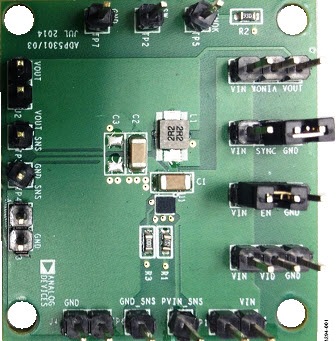

ADP5301-EVALZ Image
