ADP5063
量产线性LiFePO4电池充电器，提供电源路径和USB兼容性
- 产品模型
- 1
产品详情
- 默认充电端接电压：3.6 V
- 兼容USB 3.0以及USB电池充电规范1.2
- 输入电压范围：4 V至6.7 V
- 可耐受的输入电压：−0.5 V至+20 V (USB VBUS)
- 可通过I2C实现编程
- 灵活的数字控制输入
- LDO模式下的交流充电器电流最高可达2.1 A
- 内置电流检测及限制功能
- 电池与充电器输出间的电池隔离FET低至55 mΩ
- 热调节防止过热
- 符合JEITA 1和JEITA 2锂离子电池充电温度规范
- SYS_EN标志允许系统禁用，直至电池达到需要的最低电平，以保证系统启动
- 封装：4 mm × 4 mm LFCSP
ADP5063充电器符合USB 3.0和USB电池充电规格1.2，可通过mini-USB VBUS引脚从墙壁充电器、车载充电器或USB主机端口进行充电。
ADP5063的输入电压范围为4 V至6.7 V，最高可耐受20V电压，从而缓解了断开或连接时的USB总线尖峰问题。

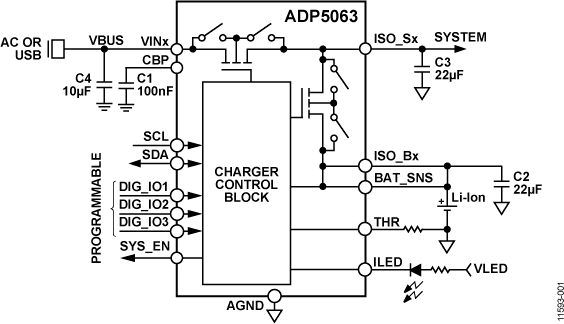

ADP5063在线性充电器输出和电池间集成了内部场效应晶体管(FET)。这一设计可提供电池隔离，使系统可在电池无电或无电池情况下供电，从而直接通过USB电源执行系统功能。
根据外部USB检测芯片检测到的USB电源类型，ADP5063可设置为应用正确的电流限值，实现较佳充电和USB合规性。
ADP5063含三个工厂可编程数字输入/输出引脚，可为不同系统提供较大的灵活性。这些数字输入/输出引脚允许一些特性的组合，如输入电流限制、充电使能/禁用、充电电流限制以及专用中断输出引脚。
应用
- 单个LiFePO4电池便携式设备
- 便携式医疗设备
- 便携式仪器仪表设备
- 便携式消费电子设备
参考资料
数据手册 1
用户手册 1
应用笔记 1
解决方案设计及宣传手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

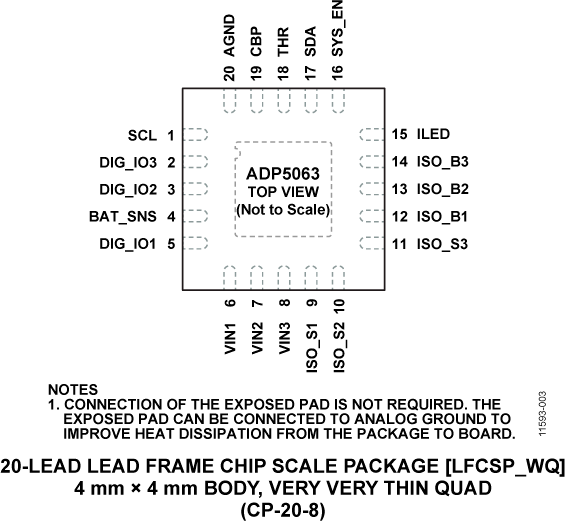

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADP5063ACPZ-1-R7 | 20-Lead LFCSP (4mm x 4mm w/ EP) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
8月 6, 2014 - 13_0230 Assembly and Test Transfer of Select 3.5x3.5, 4x3, 4x4, and 5x5mm LFCSP Products to STATS ChipPAC China |
||
| ADP5063ACPZ-1-R7 | 量产 | |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件评估套件

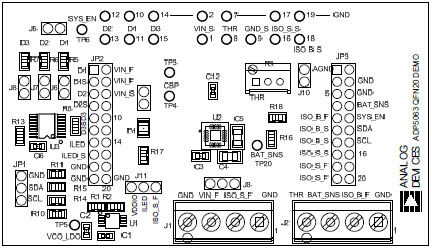

ADP5063评估板
