ADP1055

推荐新设计使用

用于带PMBus接口电源应用的数字控制器

数据手册 (Rev. A)

产品模型: 2

Viewing:

产品详情

工作温度范围为−40 °C至+125 °C，125 °C时的EEPROM数据保持期限为15年
兼容PMBus修订版1.2
带命令屏蔽的32位密码保护
64个地址选择（16个基址，可扩展至64个）
6个PWM控制信号，625 ps分辨率
占空比双倍更新速率
数字控制环路（PID + 额外极点或零点可配置能力）
可编程环路滤波器（CCM、DCM、低温/正常温度）

频率同步
软启动和软停止功能
平均和峰值恒流模式
外部PN结温检测
4个GPIO（2个GPIO可配置为有源箝位PWM）
快速线路电压前馈
用于优化效率的自适应停滞时间补偿
扩展黑盒数据录制能力以记录故障
欲了解更多特性，请参考数据手册

参考资料

数据手册 1

ADP1055: Digital Controller for Power Supply Applications with PMBus Interface Data Sheet (Rev.A) 03/14/2014

用户手册 1

UG-710: Evaluating the 240 Watts ADP1055 Digital Controller for Isolated Power Supply with PMBus Interface 06/24/2014

应用笔记 3

AN-1382：ADP1055EEPROM编程 (Rev.0) 10/26/2015

AN-1336: Adaptive Dead Time in Full Bridge Phase Shifted Topology Using ADP1055 (Rev.0) 01/19/2016

AN-1336: Adaptive Dead Time in Full Bridge Phase Shifted Topology Using ADP1055 07/11/2024

技术文章 4

数字控制实现带有源缓冲的高可靠性DC-DC功率转换 09/01/2016

使用状态机设计 Frederik Dostal ADI公司数字电源 10/01/2015

数字控制器IC利用黑盒工具和在线诊断大幅降低返修率 01/01/2018

改善动态环路响应 08/01/2020

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型

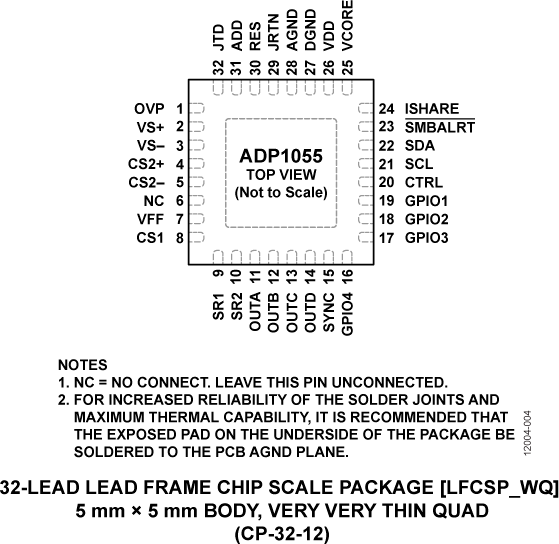

ADP1055ACPZ-R7	32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADP1055ACPZ-RL	32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN
未找到匹配项目
8月 21, 2019 - 19_0048 ADP1055 Die and Data Sheet Revision
		PCN19_0048_Form Material_Report Qualification Results Summary
ADP1055ACPZ-R7	量产
ADP1055ACPZ-RL	量产
3月 17, 2015 - 15_0050 ADP1055 Data Sheet Change
		PCN15_0050_Form Material_Report
ADP1055ACPZ-R7	量产
ADP1055ACPZ-RL	量产
5月 29, 2014 - 14_0136 Assembly and Test Transfer of Select 4x4 and 5x5 mm LFCSP Products to STATS ChipPAC China
		PCN14_0136_Form Material_Report Detailed Change Description Qualification Results Summary Test Correlation Report
ADP1055ACPZ-R7	量产
ADP1055ACPZ-RL	量产

这是最新版本的数据手册

软件资源

Evaluation Software 1

ADP1055 Register Access Only Software (Rev. 2.1.12.1) (Rev. 2.1.12)

硬件生态系统

部分模型	产品周期	描述
MOSFET & Gate Drivers 3
ADUM3223	量产	3 kV rms隔离式精密半桥驱动器，提供4 A输出
ADUM4221	推荐新设计使用	隔离式半桥栅极驱动器，具有可调停滞时间，4 A 输出
ADUM4223	量产	5 KV rms隔离式精密半桥驱动器，提供4 A输出

评估套件

schematic 1

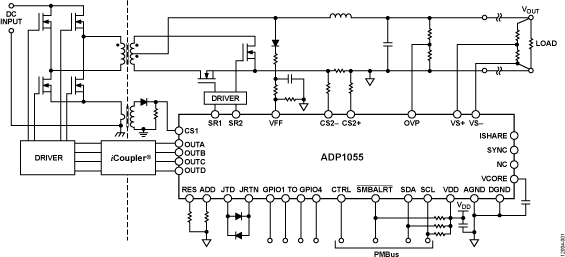

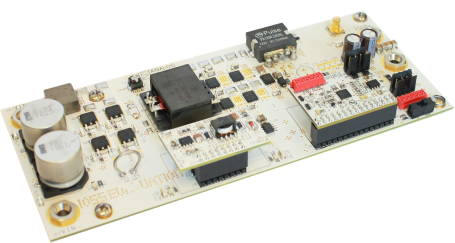

ADP1055 评估板

立即购买更多内容

产品详情

该评估板采用在125 kHz开关频率下工作的隔离式全桥拓扑，具有全桥副边整流功能。其额定输出为12 V、20 A，输入范围为38至60 VDC。

评估板使用ADP1055数字控制器作为主控制器，提供PWM、电压和电流检测、反馈等各种功能，此外还提供OCP、OVP和OTP等保护功能。

ADP1055内含诸如黑匣子、有源缓冲器、恒流模式、双倍更新速率、数字补偿等高级功能。

资料

UG-710: Evaluating the 240 Watts ADP1055 Digital Controller for Isolated Power Supply with PMBus Interface
2014/6/24

软件

ADP1055 Software (Rev.2.1.12)
34.04 M
