  • 超低功耗，ICC = 92 nA（典型值）
  • 持续监控，无消隐时间
  • 预调电压监控阈值选项
    • ADM8611在2 V至4.63 V范围内提供10种选项
    • ADM8612/ADM8615在0.5 V至1.9 V范围内提供20种选项
    • ADM8613/ADM8614在2.32 V至4.63 V范围内提供5种选项
  • 阈值精度：±1.3%（整个温度范围内）
  • 手动复位输入(ADM8611/ADM8612/ADM8613/ADM8615)
  • 复位超时200 ms（典型值）
  • 低电压输入监控低至0.5 V (ADM8612/ ADM8615)
  • 看门狗定时器(ADM8613/ADM8614/ADM8615)
    • 看门狗功能禁用输入（仅限ADM8613/ADM8614）
    • 看门狗超时扩展输入（仅限ADM8614）
  • 低电平有效、开漏复位输出
  • 电源毛刺抑制
  • 采用1.46 mm x 0.96 mm WLCSP封装
  • 工作温度范围：−40°C至+85°C
ADM8614
具有短期和长期看门狗定时器功能的超低功耗电压监控器
ADM8614 Functional Block Diagram ADM8614 Pin Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
ADM861X-EVALZ

ADM8611/ADM8612/ADM8613/ADM8614/ADM8615 评估板

立即购买 更多内容

特性和优点

  • 预设电压监控阈值
    • 2.63 V，ADM8611-EVALZ 精度为 ±1.3%
    • 1.10 V，ADM8612-EVALZ 精度为 ±1.4%
    • 2.32 V，ADM8613-EVALZ 精度为 ±1.3%
    • 2.63 V，ADM8614-EVALZ 精度为 ±1.3%
    • 1.00 V，ADM8615-EVALZ 精度为 ±1.6%
  • 用于输入条件改写的手动复位 (MR＃) 引脚（除 ADM8614-EVALZ 以外的所有板）
  • 独立的电源 (VCC) 和输入引脚 (INPUT) 用于低压监控 (ADM8612-EVALZ/ADM8615-EVALZ)
  • 看门狗定时器输入 (WDI) 引脚，用于监视外部微处理器 (ADM8613-EVALZ/ADM8614-EVALZ/ADM8615-EVALZ)
  • 看门狗禁用输入 (WD_DIS) 引脚 (ADM8613-EVALZ/ADM8614-EVALZ)
  • 看门狗超时选择输入 (WDT_SEL) 引脚，用于延长定时器周期 (ADM8614-EVALZ)
  • 内置轻触开关 (JP1)，用于输入条件改写的手动复位 (MR＃) 引脚（除 ADM8614-EVALZ 以外的所有板）
  • 内置 LED 用于输出监控

产品详情

The ADM8611-EVALZ/ADM8612-EVALZ/ADM8613-EVALZ/ADM8614-EVALZ/ADM8615-EVALZ 板演示了 ADM8611/ADM8612/ADM8613/ADM8614/ADM8615 如用户指南中表 1 所示的功能。这些超低功耗电压监控器监视输入电压电平，并将其与内部基准进行比较。

关于 ADM8611/ADM8612/ADM8613/ADM8614/ADM8615 的具体细节可参阅产品数据手册，注意使用 ADM8611-EVALZ/ ADM8612-EVALZ/ADM8613-EVALZ/ADM8614-EVALZ/ADM8615-EVALZ 时必须同时参阅本用户指南。
ADM861X-EVALZ
ADM8611/ADM8612/ADM8613/ADM8614/ADM8615 评估板

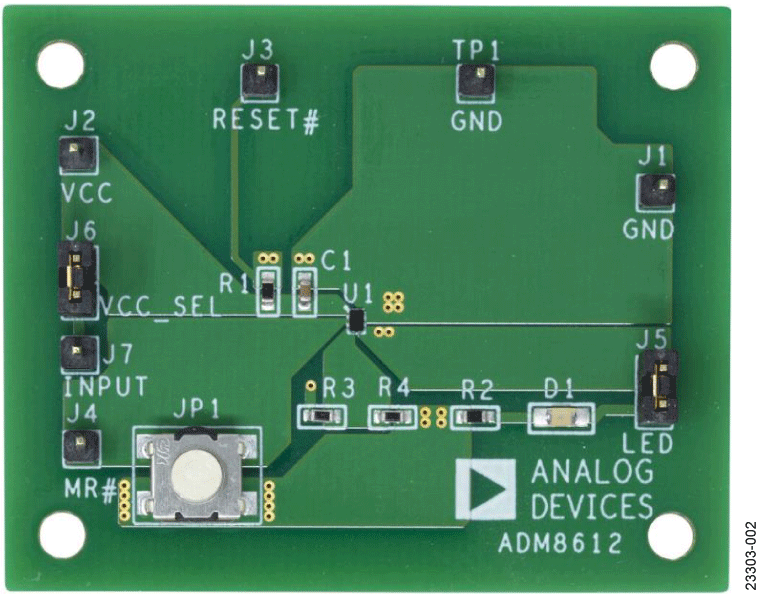

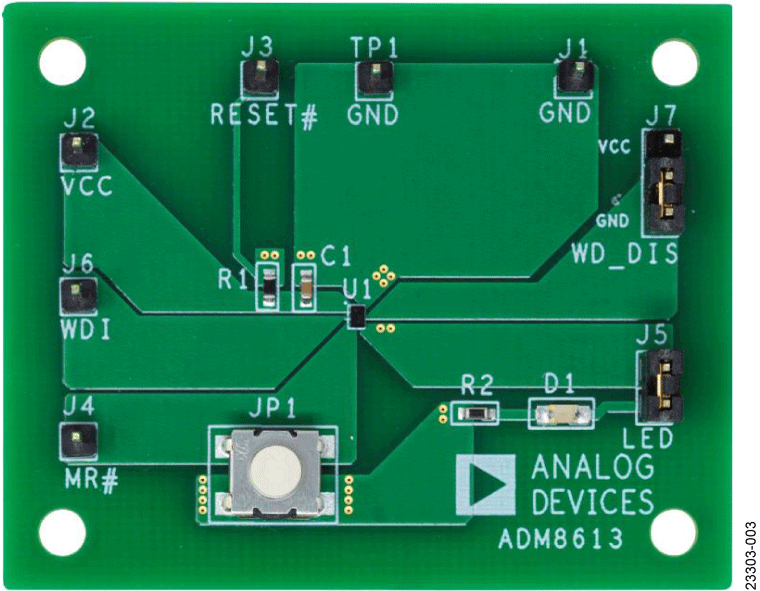

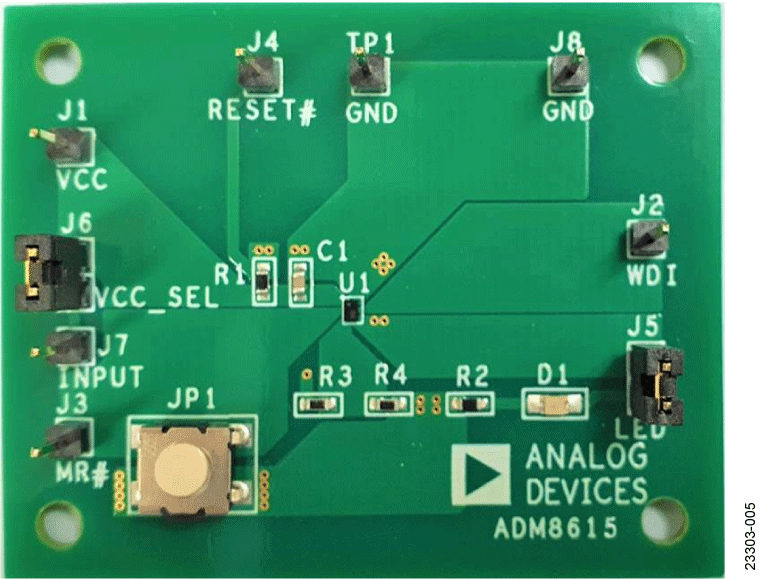

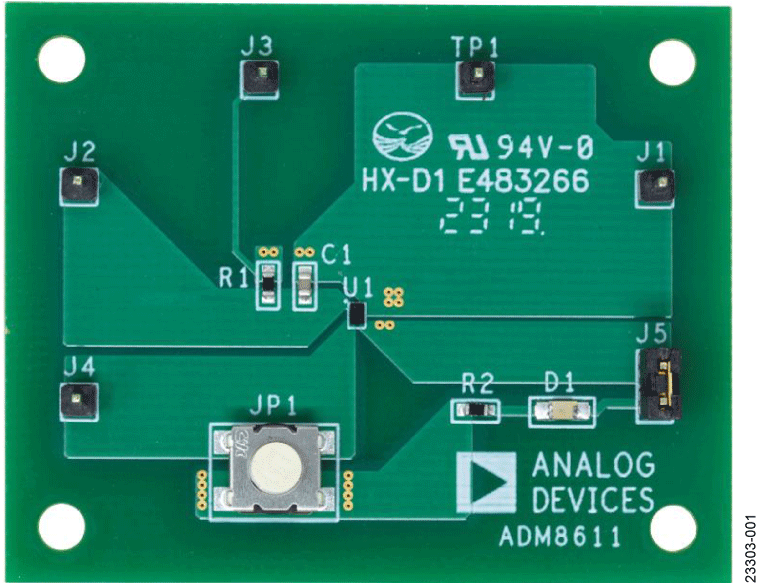

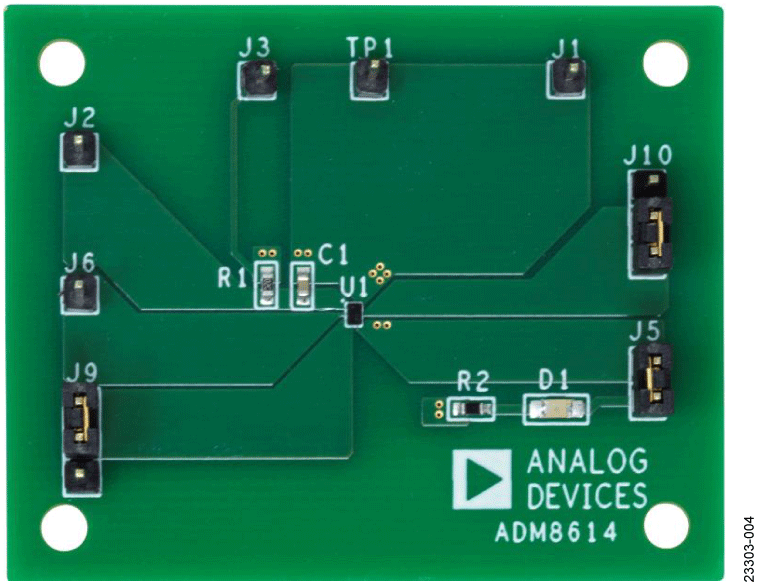

ADM8611-EVALZ ADM8612-EVALZ ADM8613-EVALZ ADM8614-EVALZ ADM8615-EVALZ
