ADM1063

量产

集成ADC和温度监控的多电源监控器/序列器

数据手册 (Rev. C) 产品选型表

产品模型: 5

Viewing:

产品详情

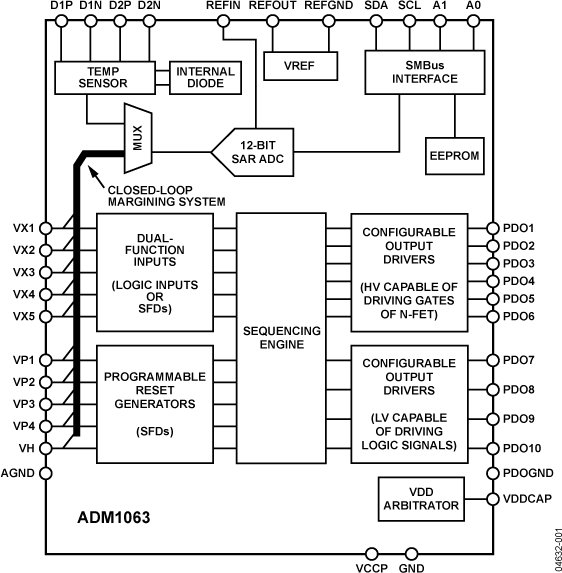

完整的电源监控和时序控制解决方案，可监控多达10个电源
10个电源故障检测器，电源监控精度可达：
<0.5% （所有电压，25°C）
<1.0 % （所有电压、温度）
5个可选输入衰减器，可监控：
VH上的最高14.4 V电源
VP1至VP4 (VPn)上的最高6 V电源
10路可编程驱动器输出，PDO1至PDO10 (PDOx)
带外部上拉电阻的开集输出
推挽输出，驱动至VDDCAP或VPx
时序控制引擎(SE)对PDO输出实施状态机控制
状态变化以输入事件为条件
支持复杂的电路板控制
完整的电压余量微调解决方案，支持6个电压轨

12位ADC，回读全部受监控电压
1个内部和2个外部温度传感器
基准电压输入(REFIN)具有2个输入选项
直接由2.048 V (±0.25%) REFOUT引脚驱动
通过更精确的外部基准电压源改善ADC性能
器件由VPn中最高者供电，VH用于提高冗余性
用户EEPROM：256字节
欲了解更多特性，请参考数据手册
下载ADM1063-EP数据手册 (pdf)

产品模型: 5

参考资料

数据手册 2

ADM1063: Multisupply Supervisor/Sequencer with ADC and Temperature Monitoring Data Sheet (Rev.C) 10/23/2015

ADM1063-EP: Enhanced Product Data Sheet (Rev.A) 10/23/2015

用户手册 2

UG-049：ADM1062至ADM1169超级时序控制器软件 08/21/2009

UG-404: USB-SDP-CABLEZ Serial Interface Board 06/15/2012

应用笔记 12

AN-780: 利用ADM1062至ADM1069超级时序控制器监控负电压 (Rev.A) 03/29/2012

AN-782: 利用ADM1062–ADM1069 Super Sequencers™超级时序控制器监控高电压 (Rev.0) 06/29/2005

AN-781: 利用ADM1062–ADM1069 Super SequencersTM超级时序控制器监控额外电源 (Rev.0) 06/29/2005

AN-698: ADM1062/ADM1063/ADM1064/ADM1065/ADM1066/ADM1067/ADM1166的配置寄存器 (Rev.B) 09/06/2005

AN-723: 利用ADM106x产生中断 (Rev.0) 05/06/2004

AN-897: ADC回读代码 (Rev.A) 11/19/2008

AN-0975: Automatic Generation of State Diagrams for the ADM1062 to ADM1069 Using Graphviz 11/17/2023

AN-1009: ADM106x EEPROM的块擦除、块读取和块写入 05/22/2024

AN-722: Watchdog Detection Using the ADM106x (Rev.0) 06/28/2006

AN-0997: Ping-Pong Configuration Guide for ADM1062 to ADM1069 Devices 05/22/2024

AN-1001: Checksum Calculations 05/22/2024

AN-1086: Using an ADM106x in a Hot Swap Application 09/10/2010

技术文章 1

Temperature monitor measures three thermal zones 01/07/2004

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

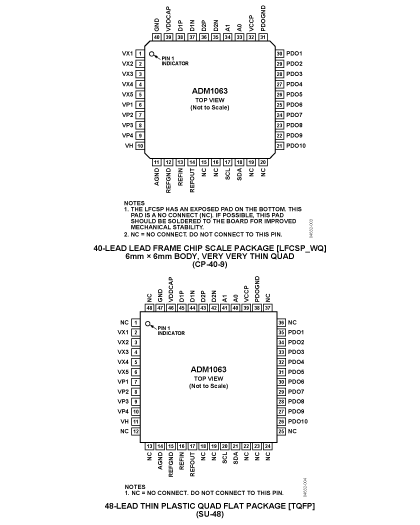

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADM1063ACPZ	40-Lead LFCSP (6mm x 6mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADM1063ACPZ-REEL7	40-Lead LFCSP (6mm x 6mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADM1063ASUZ	48-Lead TQFP (7mm x 7mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADM1063ASUZ-REEL7	48-Lead TQFP (7mm x 7mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADM1063BCPZ-EP-RL7	40-Lead LFCSP (6mm x 6mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

4月 29, 2015 - 14_0049 Conversion of 6x6mm and 7x7mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines
		PCN14_0049_Form Material_Report Detailed Change Description Package Outline Drawing Qualification Results Summary
ADM1063ACPZ	量产
ADM1063ACPZ-REEL7	量产
6月 17, 2011 - 11_0142 ADM1062, ADM1063, ADM1064, ADM1065, ADM1066, ADM1067, ADM1068, ADM1069 Datasheet Specification Correction
		PCN11_0142_Form Material_Report
ADM1063ACPZ	量产
ADM1063ACPZ-REEL7	量产
ADM1063ASUZ	量产
ADM1063ASUZ-REEL7	量产
ADM1063BCPZ-EP-RL7	量产
1月 5, 2009 - 07_0077 Certification of STATSChipPAC Shanghai, China and AMKOR Philippines as additional sources for Assembly & Test of QFP Packages
		07_0077Rev D_LQFP_Dec17 07_0077Rev D_MQFP_Dec15 07_0077Rev D_Obsolesence_Dec15 07_0077Rev D_TQFP_Dec15 Material_Report PCN07_0077_Form QFP Transfer Qualification Results-tests_DEC12CL
ADM1063ASUZ	量产
ADM1063ASUZ-REEL7	量产

这是最新版本的数据手册
