ADG5462F
ADG5462F
推荐新设计使用
用户定义故障保护和检测、10 Ω RON、四通道保护器
- 产品模型
- 3
Viewing:
产品详情
- 用户定义的副电源可设置过压电平
- 过压保护最高可达−55 V和+55 V
- 掉电保护可达−55 V和+55 V
- 源极引脚有过压检测保护
- 最小副电源电平： 4.5 V单电源
- 中断标志指示故障状态
- 低导通电阻：10 Ω典型值
导通电阻平坦度：0.5 Ω最大值
- 人体模型(HBM) ESD额定值：4 kV
- 大部分条件下都具有防闩锁特性
- 模拟信号范围：VSS 至 VDD
- ±5 V至±22 V双电源供电
- 8 V至44 V单电源供电
- 额定电源电压范围：±15 V、±20 V、+12 V和+36 V

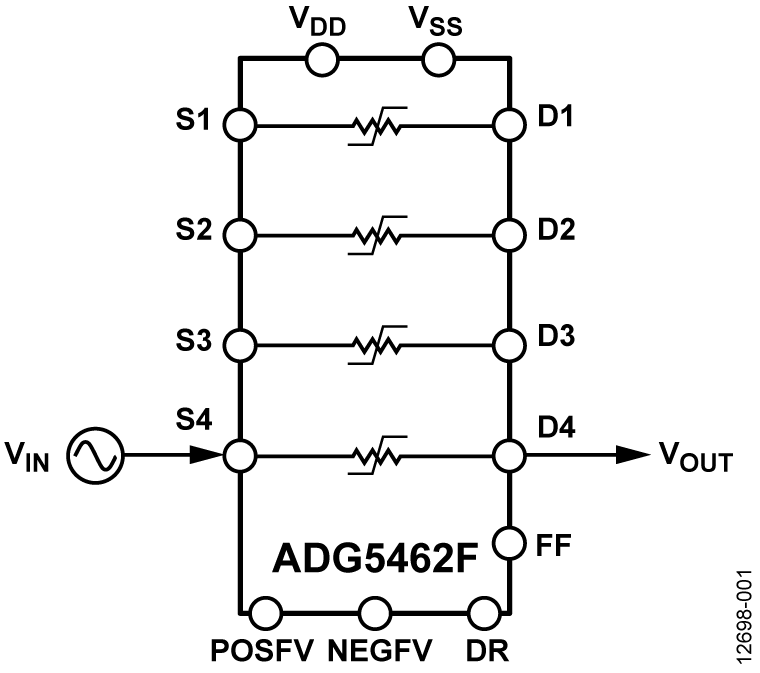

ADG5462F集成四条带过压保护的通道。 通道保护器与信号路径串联，保护敏感器件不受该路径上过压故障的影响。 无论是否通电，通道保护器都能防止过压，非常适合用于无法保证电源时序始终正确的应用。 主电源电压定义导通电阻曲线，副电源电压定义启动过压保护的电压电平。
没有电源时，通道保持关断状态，通道输入处于高阻态。 正常工作条件下，如果任一Sx引脚上的模拟输入信号电平超过正故障电压(POSFV)或负故障电压(NEGFV)，并且超出幅度达到阈值电压 (VT)，则该通道关断，且该Sx引脚变为高阻抗。 如果拉低DR引脚，则漏极引脚 (Dx)拉至已被超出的副电源电压。 各DR电压电平的输出曲线如图1所示。无论有无供电，相对于地达到−55 V或+55 V的输入信号电平都会被阻塞。
这些开关具有低导通电阻，并且导通电阻在相当大的信号范围内保持平坦，因此，对于要求出色线性度和低失真性能的数据采集和仪表应用，这些器件堪称理想解决方案。
产品特色
- 源极引脚具有过压保护功能，可以耐受高于副供电轨（POSFV和NEGFV），达到−55 V和+55 V的电压。
- 在无电状态下，保护源极引脚(Sx)免受−55 V至+55 V电压的影响。
- 过压检测提供数字输出，指示通道的工作状态。
- 沟道隔离可防止闩锁。
- 针对低导通电阻和导通电阻平坦度而优化。
- ADG5462F既可采用±5 V至±22 V的双电源供电，也可采用8 V至44 V的单电源供电。
应用
- 模拟输入/输出模块
- 过程控制/分布式控制系统
- 数据采集
- 仪器仪表
- 航空电子
- 自动测试设备
- 通信系统
参考资料
数据手册 1
用户手册 1
应用笔记 2
技术文章 1
非常见问题 1
模拟对话 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|

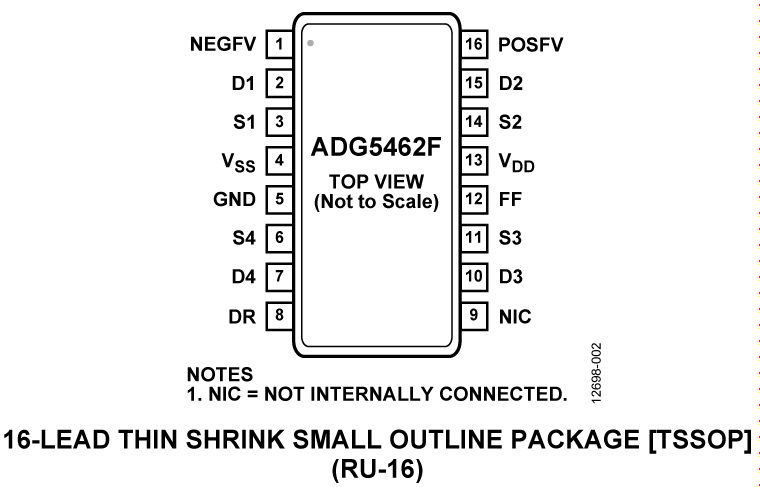

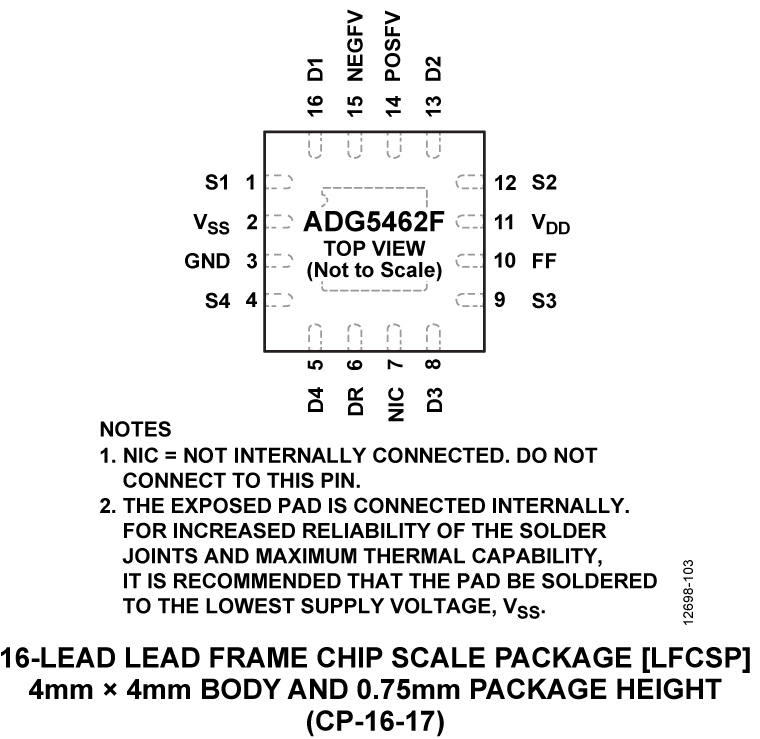

| ADG5462FBCPZ-RL7 | 16-Lead LFCSP (4mm x 4mm) | ||
