ADG5412BF

推荐新设计使用

双向故障保护和检测、10 Ω R_ON、四通道单刀单掷开关

数据手册 (Rev. B) 产品选型表

产品模型: 3

Viewing:

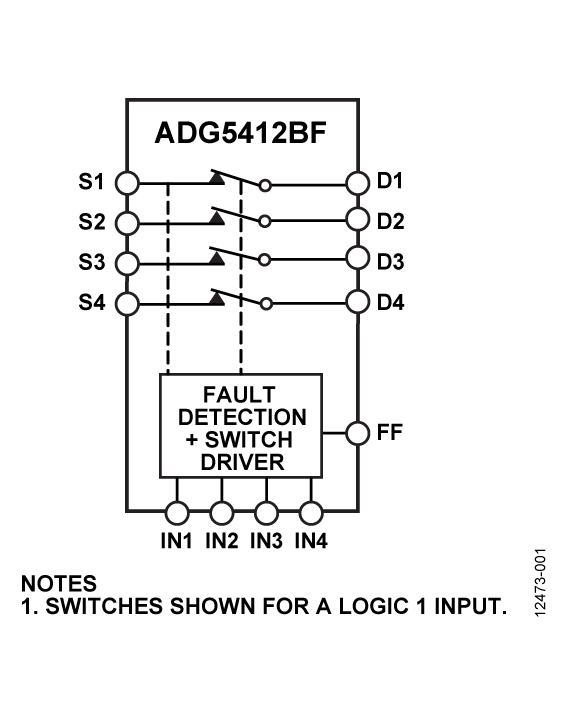

产品详情

过压保护最高可达−55 V和+55 V
断电保护最高可达−55 V和+55 V
源极、漏极引脚过压检测
低导通电阻： 10 Ω
导通电阻平坦度：0.5 Ω
人体模型(HBM) ESD额定值：3 kV

任何条件下都具有防闩锁特性
无数字显示的已知状态
模拟电压范围 V_SS 至 V_DD
±5 V至±22 V双电源供电
8 V至44 V单电源供电
额定电源电压：±15 V、±20 V、+12 V和+36 V

参考资料

数据手册 1

ADG5412BF/ADG5413BF: Bidirectional Fault Protection and Detection, 10 Ω RON, Quad SPST Switches Data Sheet (Rev.B) 01/07/2016

用户手册 2

UG-732: Evaluation Board for the ADG5412BF, Bidirectional Overvoltage Protected Quad SPST 02/17/2021

UG-945: Evaluation Board for 16-Lead TSSOP Devices in the Switches and Multiplexers Portfolio (Rev.0) 05/04/2016

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

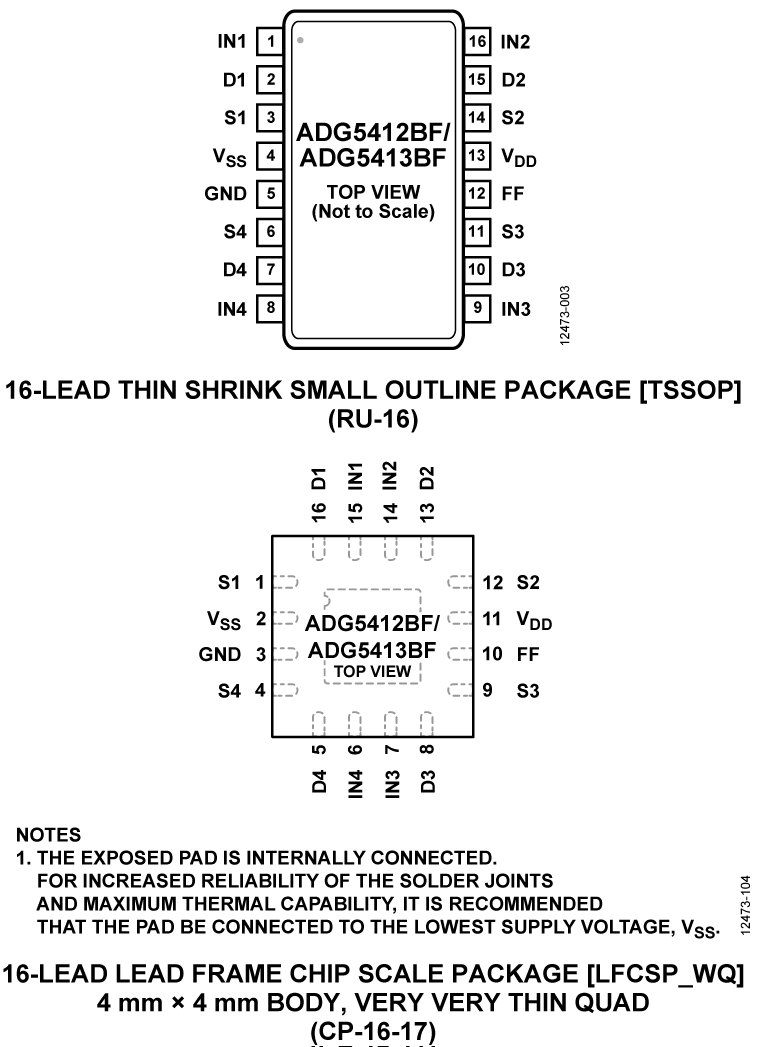

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADG5412BFBCPZ-RL7	16-Lead LFCSP (4mm x 4mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADG5412BFBRUZ	16-Lead TSSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADG5412BFBRUZ-RL7	16-Lead TSSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

11月 30, 2015 - 15_0205 ADG5412F/ADG5413F, ADG5412BF/ADG5413BF, ADG5404F, ADG5436F and ADG5462F Datasheet Specification Change
		PCN15_0205_Form Material_Report Datasheet Specification Comparison
ADG5412BFBCPZ-RL7	量产
ADG5412BFBRUZ	量产
ADG5412BFBRUZ-RL7	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTspice 1

ADG5412BF - Analog Switches Multiplexers

LTspice中提供以下器件型号：

ADG5412
ADG5412F

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

ADG5412BF 评估板

立即购买更多内容

特性和优点

电源电压
- 双电源：±5 V至±22 V
- 单电源：8 V至44 V
开关引脚提供过压保护
- 信号电压高达−55 V和+55 V
LED，用于提供过压直观指示
并行接口兼容3 V逻辑
提供用于数字电源和控制板载LDO稳压器（如需要）

产品详情

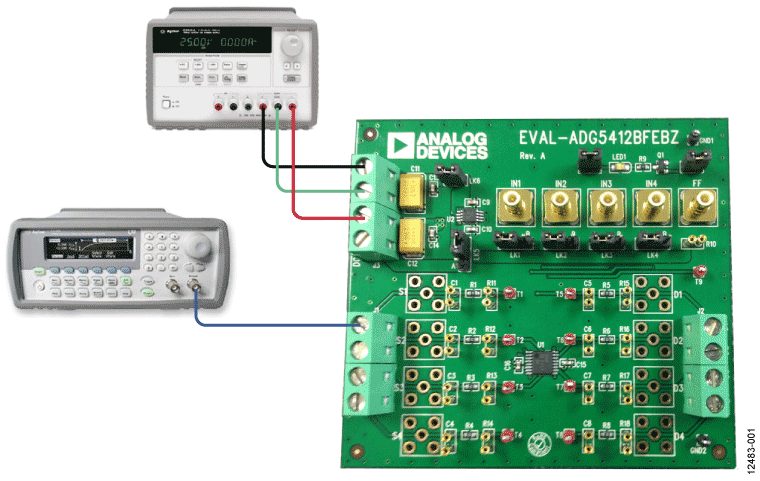

EVAL-ADG5412BFEBZ是ADG5412BF评估板，内置四个独立控制的单刀/单掷(SPST)开关。ADG5412BF的开关引脚提供过压检测和保护电路，在供电和未供电状态下，避免信号电压超过−55 V和+55 V。

ADG5412BF焊接在评估板中央，采用四个接线螺丝端子连接源极引脚和漏极引脚。三个螺丝端子用于向该器件供电，第四个端子用于提供用户定义数字电压（如需要）。此外，低压差(LDO)调节器可提供5 V数字电压控制并向LED供电，LED用于直观指示开关故障状态。

该产品数据手册提供ADG5412BF的完整规格，使用评估板时应同时参考用户指南(UG-732)与数据手册。

资料

UG-732: Evaluation Board for the ADG5412BF, Bidirectional Overvoltage Protected Quad SPST
0001/1/1

开关/多路复用器产品系列中用于16引脚TSSOP器件的评估板

立即购买更多内容

特性和优点

16引脚TSSOP评估板
通过箝位轻松改用主器件
通过镀金引脚连接器添加无源元件
用于信号输入/输出的SMB连接器
板上提供额外的空间以便支持原型制作

产品详情

EVAL-16TSSOPEBZ评估板用于评估开关和多路复用器产品系列中的16引脚TSSOP器件，这些产品可单独购买。EVAL-16TSSOPEBZ采用箝位将16引脚TSSOP器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

16引脚TSSOP器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K16），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。

资料

UG-945: Evaluation Board for 16-Lead TSSOP Devices in the Switches and Multiplexers Portfolio (Rev.0)
2016/5/4
