ADG528F
量产4/8通道模拟多路复用器，具有故障保护功能
- 产品模型
- 1
产品详情
- 低导通电阻：300 Ω（典型值）
- 快速开关时间
接通时间ton ：250 ns（最大值）
断开时间toff ：250 ns （最大值） - 低功耗：3.3 mW（最大值）
- 故障和过压保护：- 40 V至+ 55 V
- 电源断开时所有开关断开
- 如果发生过压，接通通道的模拟输出将箝位在电源电压范围内
- 防闩锁结构
- 先开后合式开关动作
- TTL和CMOS兼容型输入
ADG508F、ADG509F和ADG528F均为CMOS模拟多路复用器；ADG508F和ADG528F内置8个单通道，ADG509F内置4个差分通道，而且均可提供故障保护。这些器件采用串联n沟道、p沟道和n沟道MOSFET结构，发生过压或失电时，器件与信号源均会受到保护。该多路复用器可以承受-40 V至+55 V的连续过压输入。在故障条件下，多路复用器输入（或输出）表现为开路，泄漏电流只有几nA。这样，不但可以保护多路复用器及其所驱动的电路，而且可以保护驱动多路复用器的传感器或信号源。

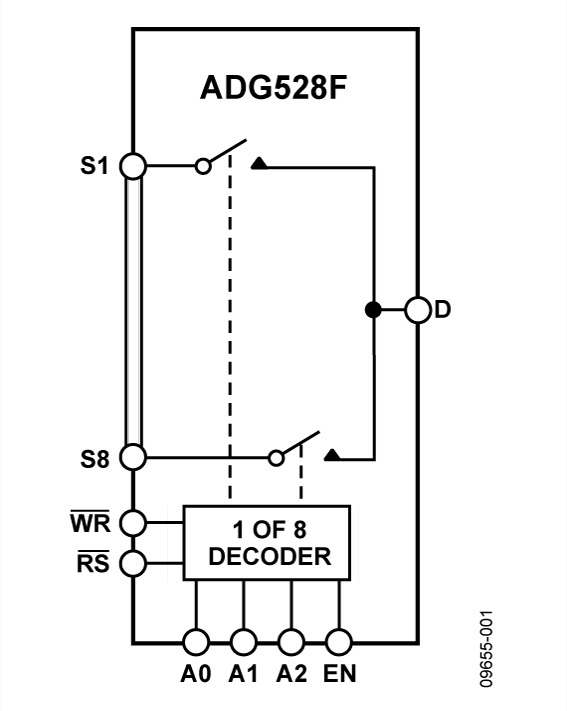

ADG508F和ADG528F根据3位二进制地址线A0、A1和A2所确定的地址，将8路输入之一切换至公共输出。ADG509F根据2位二进制地址线A0和A1所确定的地址，将4路差分输入之一切换至公共差分输出。ADG528F具有片内地址和控制锁存器，有利于与微处理器实现接口。各器件均提供EN输入，用来使能或禁用器件。禁用时，所有通道均关断。
参考资料
数据手册 1
应用笔记 1
技术文章 3
产品选型指南 1
模拟对话 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

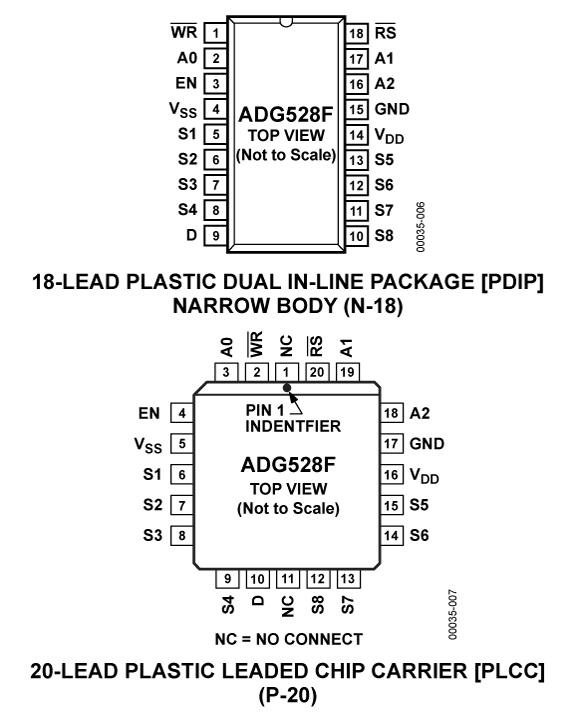

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADG528FBPZ | 20-Lead Flatpack |
这是最新版本的数据手册
