ADG2108

最后购买期限

I2C® CMOS 8 × 10无缓冲模拟开关阵列,采用双/单电源供电

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

产品详情

  • I2C兼容型接口
  • 3.4 MHz高速 I2C 选项
  • 32引脚LFCSP_VQ (5 mm × 5 mm)封装
  • 双缓冲输入逻辑
  • 多个开关同时更新
  • 带宽最高达300 MHz
  • 额定电源电压:±5 V(双电源)/+12 V(单电源)
  • 导通电阻:35 Ω(最大值)
  • 低静态电流:< 20 μA


ADG2108
I2C® CMOS 8 × 10无缓冲模拟开关阵列,采用双/单电源供电

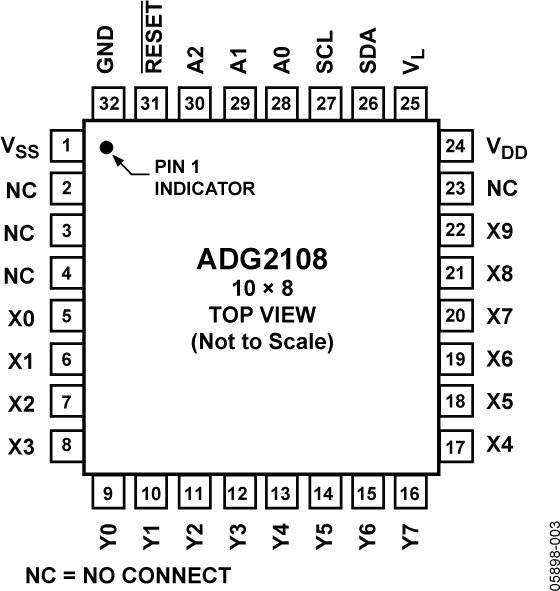

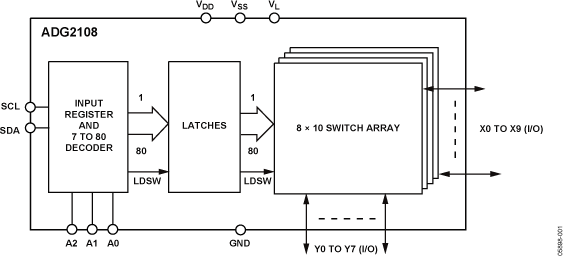

ADG2108 Functional Block Diagram ADG2108 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型


评估套件

EVAL-ADG2108

ADG2108 评估板

产品详情

ADG2108评估板连接PC的USB端口,软件与评估板一同提供,便于用户设置ADG2108。EVAL-ADG2108EB也可用作独立的电路板。
