AD9543

推荐新设计使用

四通道输入、10路输出、双通道DPLL/IEEE 1588同步器和抖动清除器

数据手册 (Rev. 0)
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 双路DPLL可同步2 kHz至750 MHz物理层时钟，提供高噪声参考源的频率转换以及抖动净化功能
  • 符合 ITU-T G.8262 和 Telcordia GR-253 标准
  • 支持 Telcordia GR-1244、ITU-T G.812、G.813、G.823、G.824、G.825 和 G.8273.2
  • 连续频率监控和参考验证，频率偏差低至50 ppb
  • 两个DPLL具有24位小数分频器和24位可编程模数
  • 可编程数字环路滤波器带宽：10−4 Hz 至 1850 Hz
  • 两个独立的可编程辅助NCO（1 Hz至65,535 Hz，分辨率 < 1.4 × 10−12 Hz），适合IEEE 1588
  • PTP 应用中的第 2 版伺服反馈
  • 自动和手动保持和参考切换，提供零延迟、无中断或相位増建操作
  • 基于优先级的可编程参考切换，支持手动、自动恢复和自动非恢复模式
  • 5对时钟输出引脚，每对引脚均可用作差分LVDS/HCSL/CML或2路单端输出（1 Hz至500 MHz）
  • 2 个差分或 4 个单端输入基准电压源
  • 交叉点多路复用器将基准输入与 PLL 互连
  • 支持嵌入式（调制）输入/输出时钟信号
  • 快速 DPLL 锁定模式
  • 提供内部功能，结合晶振或晶体振荡器的低相位噪声以及TCXO或OCXO的频率稳定性和精度
  • 为自主初始化提供外部EEPROM支持
  • 1.8 V 单电源供电，具有内部调节特性
  • 内置温度监控器/警报和温度补偿，可增强零延迟性能
AD9543
四通道输入、10路输出、双通道DPLL/IEEE 1588同步器和抖动清除器

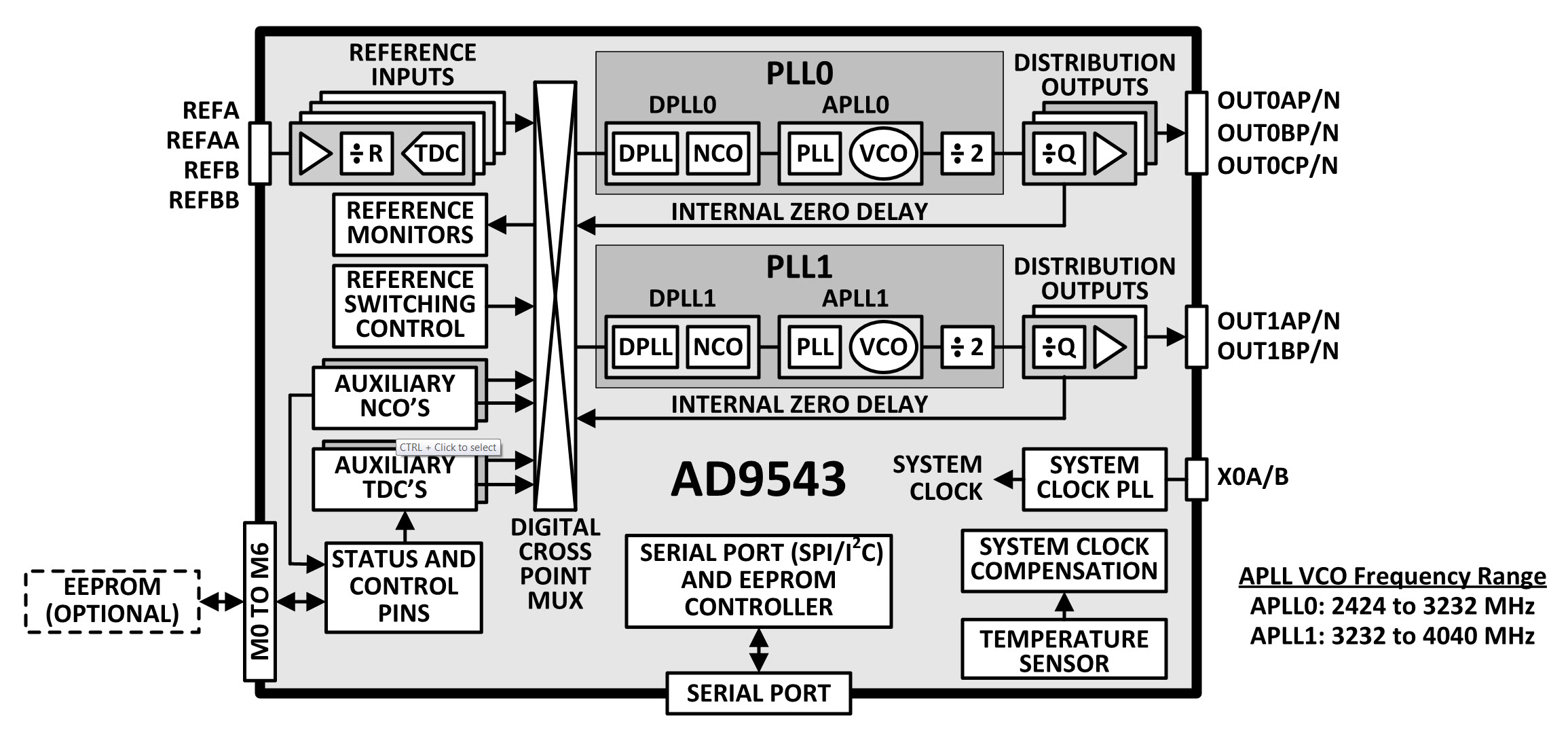

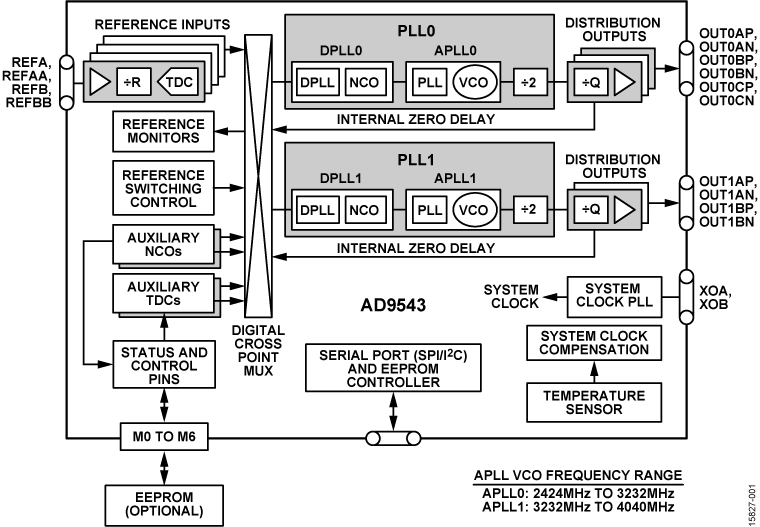

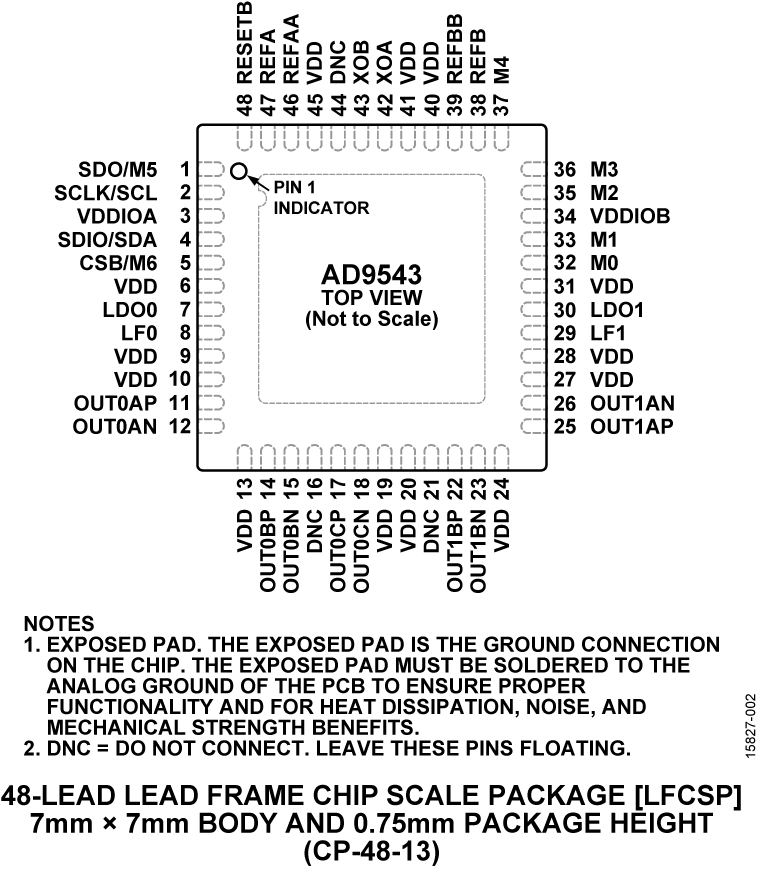

AD9543-diagram AD9543 Functional Block Diagram AD9543 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 2

应用笔记 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

IBIS 模型 1

评估套件

eval board
schematic 1
schematic 2
EVAL-AD9543

AD9543 评估板

立即购买 更多内容

特性和优点

  • 采用6V壁式适配器和板载LDO稳压器，电源连接简便。
  • 10个交流耦合单端（差分信号通过巴伦重新组合）输出SMA连接器，实现用户可配置输出端接的HCSL、CML或LVDS兼容（默认）。
  • 4个可配置参考输入，在单端至差分参考输入SMA连接器之间可选。
  • 用于系统时钟的 1 个交流耦合单端输入 SMA 连接器。
  • 引脚可编程的上电就绪可配置性。
  • 状态 LED。
  • 通过USB接口连接PC。
  • 基于Microsoft Windows的评估软件，具有简单的图形用户界面（通过ACE插入式模块）

产品详情

AD9543评估板是一款紧凑、易于使用的平台，可用来评估AD9543双通道数字PLL和1 PPS同步器的全部特性。AD9543提供高精度、多路输出时钟发生器功能，并集成两个片内抖动净化数字PLL内核。PLL0和PLL1针对高性能同步时钟应用而优化，如IEEE 1588版本2、同步以太网、OTN和新一代无线基带协议。PLL可通过串行端口控制完全配置并可通过外部EEPROM配置，实现上电就绪配置。


AD9543可以输出最多5个差分时钟信号以及两个由两个高性能数字PLL以及高精度NCO（数控振荡器）驱动的单端时钟。在评估板上可访问全部12个输出和4个参考输入。


输出差分传输线对采用50Ω的单端特性阻抗，并连接至标准边缘安装型SMA连接器。AD9543具有完全可配置的电源，允许用户在通过降压开关稳压器或外部LDO直接供电的同时评估AD9543。AD9543评估板使用符合RoHS标准的FR-4材料。为方便起见，此处提供了摘自AD9543数据手册的详细信息。请将本用户指南与ADI提供的数据手册配合使用。
EVAL-AD9543
AD9543 评估板

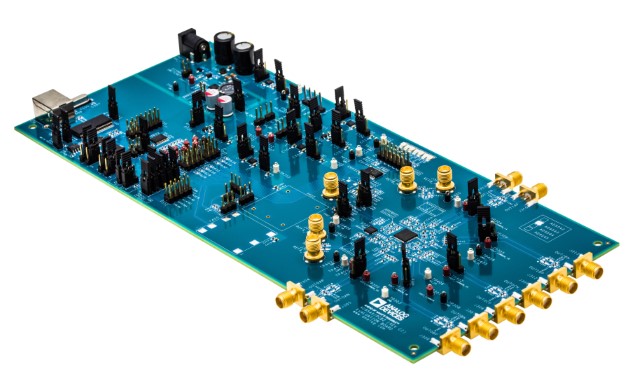

AD9543ANGLE_jpg AD9543BOTTOM_jpg
