LTC6806

量产

36 通道燃料电池监控器

数据手册 (Rev. 0)

产品模型: 4

Viewing:

产品详情

36 个测量通道可监控多达 144 个串联燃料电池
通道测量范围：±5V
电池组电压范围：–80V 至 150V
5V 单电源供电
可堆叠架构支持大型燃料电池组
内置式 isoSPI^™ 接口
- 1MB/s 隔离式串行通信
- 使用一根双绞线，最长 100 米
- 低 EMI 易感性和辐射
- 双向断线保护

总测量误差为 15mV
只需 6.75ms 即可测量系统中的所有单元
具有内置噪声滤波器的 Δ-Σ 转换器
六个通用数字 I/O 或模拟输入
- 温度或其他传感器输入
休眠模式电源电流 12μA
64 引脚 LQFP 封装
符合面向汽车应用的 AEC-Q100 标准

参考资料

数据手册 1

LTC6806: 36 Channel Fuel Cell Monitor Data Sheet (Rev.0) 09/16/2019

用户手册 1

DC2192B - Demo Manual (Rev.0) 01/21/2021

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC6806HLW#3ZZPBF	64-Lead LQFP (10mm x 10mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC6806HLW#3ZZTRPBF	64-Lead LQFP (10mm x 10mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC6806ILW#3ZZPBF	64-Lead LQFP (10mm x 10mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC6806ILW#3ZZTRPBF	64-Lead LQFP (10mm x 10mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

评估套件

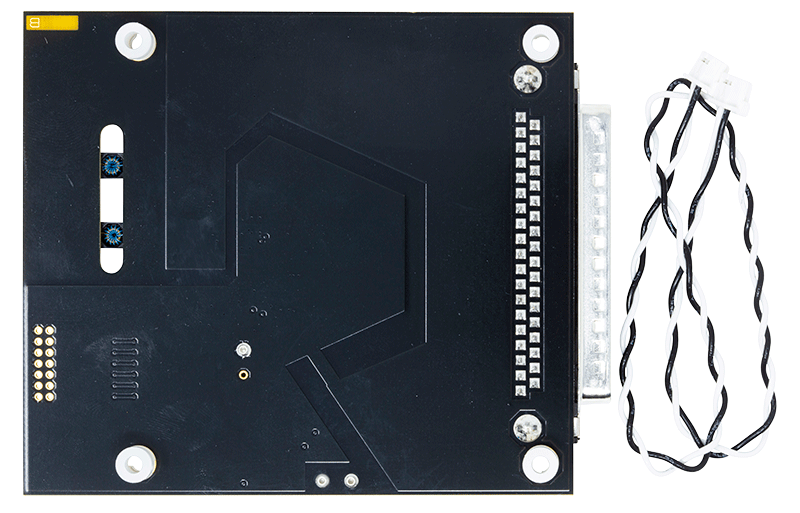

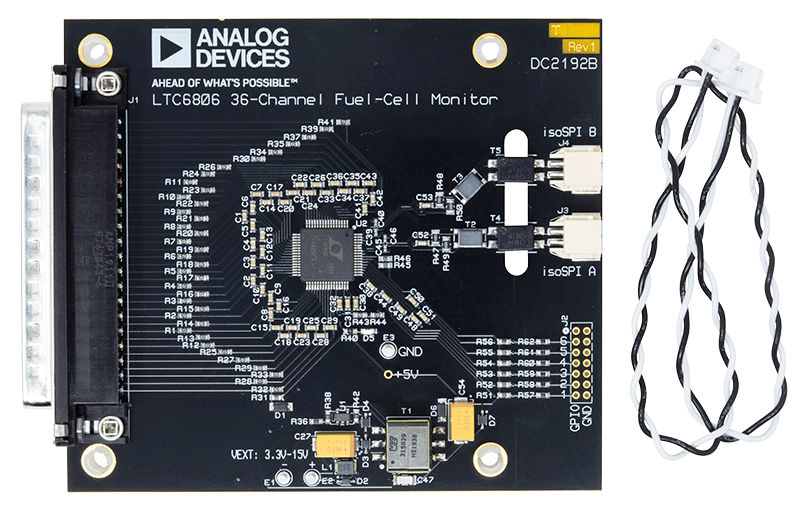

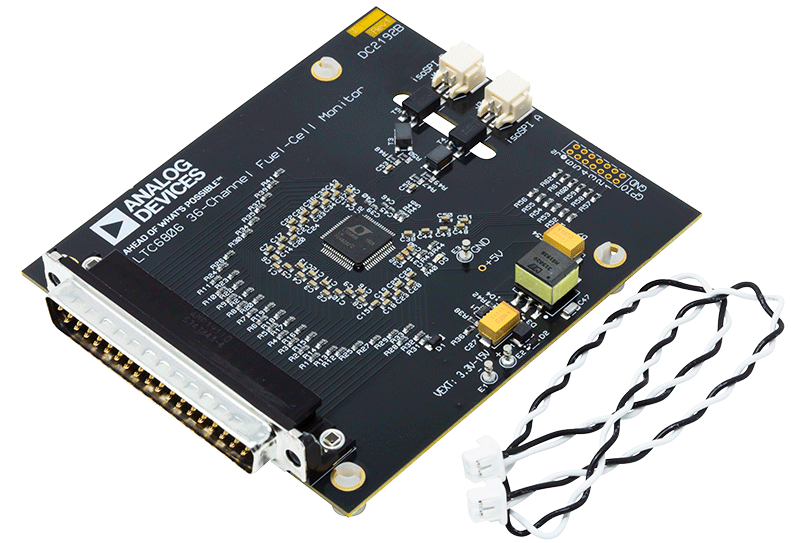

LTC6806演示板|带菊花链的36通道燃料电池监控器

立即购买更多内容

产品详情

演示电路2192B是一款燃料电池监控器，采用36通道燃料电池监控器LTC6806。通过双线式隔离串行接口(isoSPI^™)连接多个板，可监控一长串堆叠的电池单元。DC2192B演示电路还具有可逆isoSPI，支持冗余通信路径。PCB、组件和DuraClik连接器已针对低EMI敏感性和辐射进行了优化。

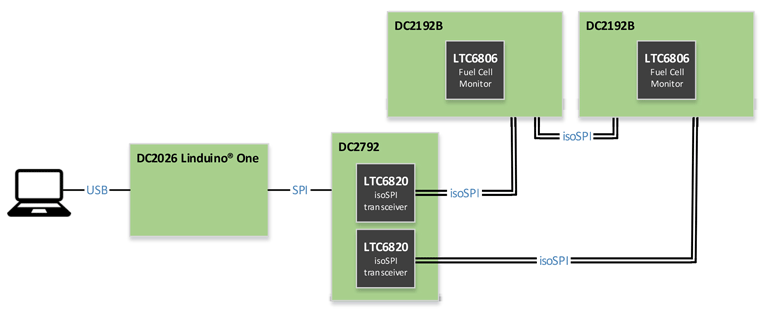

通过将DC2792B双主设备isoSPI与DC2026 Linduino^®One连接，DC2192B可以与PC进行通信。Dc2026必须加载适当的程序（称为“草图”）来控制电池堆栈监控器IC，并通过USB串行端口接收数据。DC2026C提供标准SPI接口，可以将其转换为isoSPI，然后连接至DC2192B isoSPI端口（J3或J4连接器）。DC2792B提供两个SPI-isoSPI通道，以实现反向工作模式。

资料

DC2192B - Design Files
2020/11/13

DC2192B - Demo Manual (Rev.0)
2021/1/21

LTC6820演示板 | 双通道主isoSPI适配器

立即购买更多内容

产品详情

演示电路DC2792B是一款SPI串行转双端口isoSPI适配器，使用一对多路复用的LTC6820 isoSPI收发器和微型isoSPI连接器（双触点DuraClik）。评估isoSPI电池管理(BMS)器件时，该电路板可在功能上替代DC1941，但提供第二个isoSPI主机以执行可逆的isoSPI功能（如果可用）。可通过传统的14触点扁平电缆从DC590或DC2026 USB适配器提供SPI接口，或作为Linduino扩展板直接安装在DC2026上。两个isoSPI端口为MAIN和AUXiliary，其活动由蓝色LED指示。如果替代DC1941或不可逆的isoSPI网络使用，必须使用MAIN端口。DC2792B直接通过主机控制器的USB端口和所使用的USB转串行适配器供电。

资料

DC2792B - Demo Manual (Rev.0)
2020/10/14

DC2792B - Schematic
2020/10/14

DC2792B - Design Files
2020/10/14
