ADUM3123

量产

隔离式精密栅极驱动器，4 A输出

数据手册 (Rev. A)
产品模型
6
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 峰值输出电流：4.0 A
  • 隔离式工作电压
    副边至输入端： 537 V
  • 高工作频率： 1 MHz（最大值）
  • 3.3 V至5 V输入逻辑
  • 4.5V至18 V输出驱动
  • UVLO：2.5 V VDD1
  • 精密时序特性
    隔离器和驱动器传播延迟：64 ns（最大值）
  • CMOS输入逻辑电平
  • 高共模瞬变抗扰度： >25 kV/µs
  • 工作结温高达： 125°C
  • 默认低电平输出
  • 8引脚窄体SOIC封装
  • 欲了解更多特性，请参考数据手册
ADUM3123

隔离式精密栅极驱动器，4 A输出

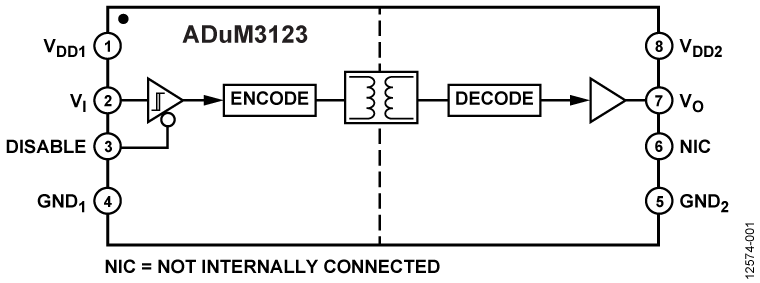

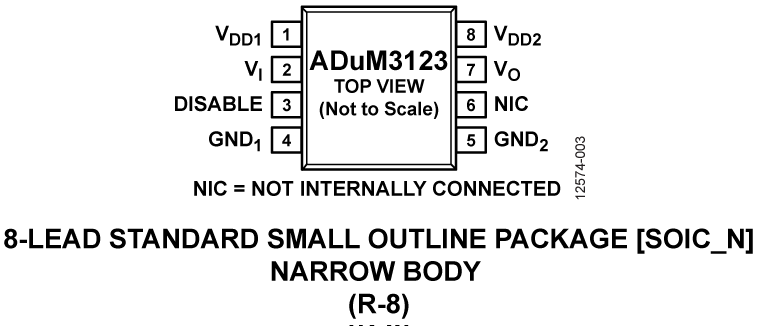

ADuM3123 Functional Block Diagram ADuM3123 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

技术文章 1

安全和法规认证 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

工具及仿真模型

IBIS 模型 1

评估套件

EVAL-ADuM3123

针对I Coupler,、4A、隔离式精密栅极驱动器ADuM3123的评估板

立即购买 更多内容

特性和优点

  • 峰值输出电流：4 A
  • 高工作频率：1 MHz（最大值）
  • CMOS输入逻辑电平
  • 4.5 V至18 V输出驱动
  • 支持TO-263或TO-252 IGBT/MOSFET

产品详情

EVAL-ADuM3123 EBZ支持隔离式精密栅极驱动器ADuM3123。由于该评估板尺寸分别支持采用TO-263或TO-252封装的隔离式栅极双极性晶体管(IGBT)和MOSFET，因此ADuM3123可通过很多不同的功率器件来评估。

ADuM3123ARZ型号可在各方面代表ADuM3123型号，因为它具有最低的最小输出电压(4.4 V)。ADuM3123BRZ和ADuM3123CRZ型号的最小输出电压分别为7.4 V和11.1 V。

ADuM3123数据手册提供ADuM3123的完整信息，使用评估板时应同时参考用户指南与数据手册。
EVAL-ADuM3123
针对I Coupler,、4A、隔离式精密栅极驱动器ADuM3123的评估板
