ADP5014

推荐新设计使用

集成四通道低噪声降压稳压器的电源解决方案



数据手册 (Rev. A)
产品模型
1
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 输入电压范围：2.75 V至6.0 V
  • 可编程输出电压范围：0.5 V至0.9 × PVINx
  • 低输出噪声：~25 μV rms（VOUT ≤ VREF时）
  • 输出精度：±1.0%（整个温度范围内）
  • 可调开关频率范围：500 kHz至2.5 MHz
  • 功率调节
    • 通道1和通道2：可编程2 A/4 A同步降压稳压器，或单通道8 A输出（并联使用）
    • 通道3和通道4：可编程1 A/2 A同步降压稳压器，或单通道4 A输出（并联使用）
  • 灵活的并行操作
  • 精密使能，0.6 V阈值
  • 用于上电和关断时序的手动或序列模式
  • 可选FPWM或PSM工作模式
  • 精密欠压比较器
  • 频率同步输入或输出
  • 有源输出放电开关
  • 可选通道通过工厂熔断器提供电源良好指示
  • UVLO、OVP、OCP和TSD保护
  • 40引脚、6 mm × 6 mm LFCSP封装
  • 结温范围：-40°C至+125°C
ADP5014

集成四通道低噪声降压稳压器的电源解决方案

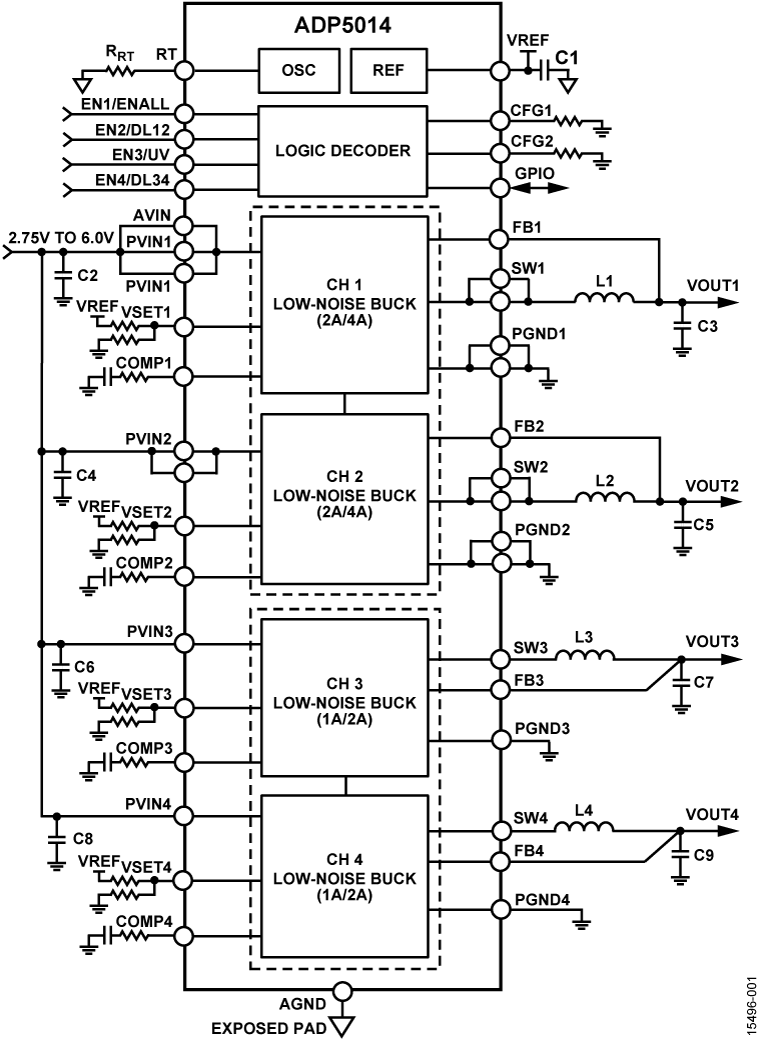

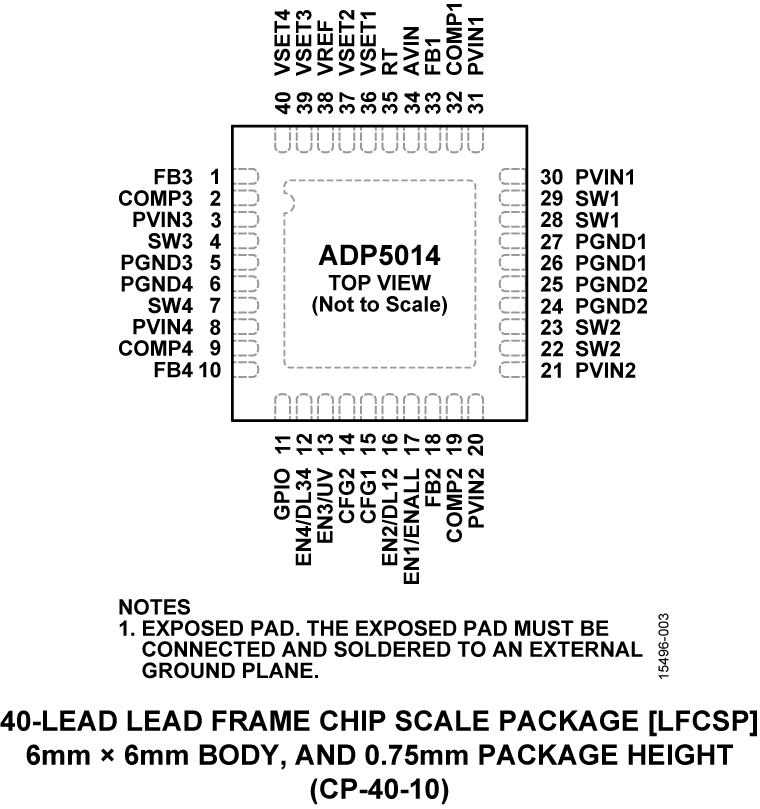

ADP5014 Functional Block Diagram ADP5014 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

技术文章 4

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • ADP5014

ADP5014 Buck Design Tool

Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.

打开工具
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
EVAL-ADP5014

ADP5014 评估板

立即购买 更多内容

特性和优点

  • ADP5014的全功能评估板
  • 紧凑的解决方案
  • 4层玻璃化转变高温(TG) PCB，实现出色的散热性能
  • 通过垂直印刷电路尾引脚接头可方便地连接
  • 电源电压
    • 2.75 V至6.0 V (PVINx)
  • 提供模式选项，可选择手动或序列使能
  • 提供模式选项，可选择PSM或FPWM操作
  • 可编程开关频率：500 kHz至2.5 MHz
  • 频率同步输入或输出

产品详情

ADP5014-EVALZ评估板在一个40引脚LFCSP封装中集成四个高性能降压稳压器，可满足严苛的性能和电路板空间要求。


有关ADP5014稳压器的完整详情可参考ADI公司提供的ADP5014数据手册。使用此评估板时，应同时参阅数据手册和用户指南UG-1137。
EVAL-ADP5014
ADP5014 评估板

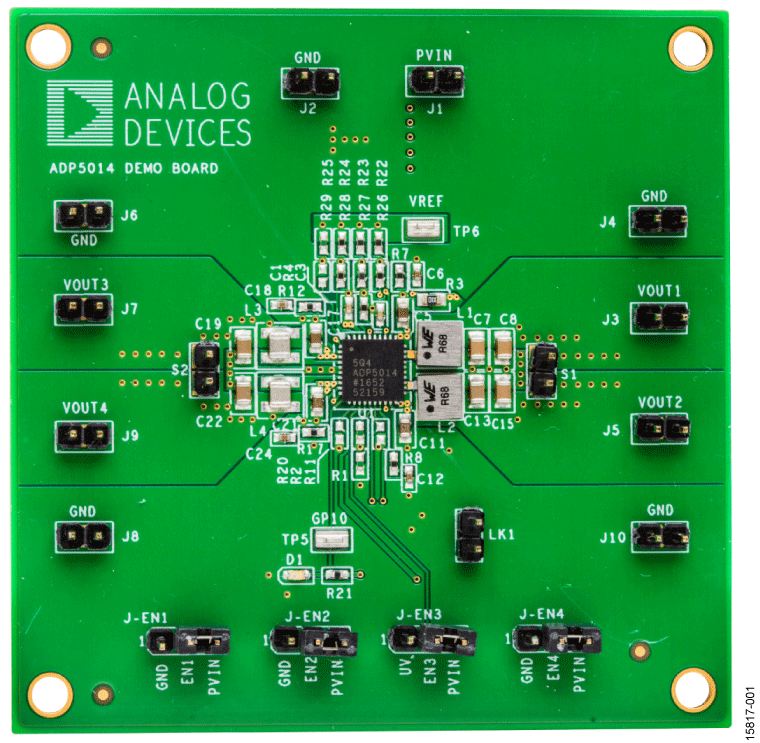

ADP5014-EVAZ Image

参考电路

Artix US+ Rail Consolidation – Minimum Rails (AU10P/15P) Power Tree
Artix US+ Rail Consolidation – Minimum Rails (AU10P/15P) Power Tree
Artix US+ Rail Consolidation - Minimum Rails (AU20P/25P) Power Tree
Artix UltraScale+ 参考设计

用于AU10/15P和AU20/25P的最低供电轨——非硬件验证设计

查看参考设计详情

特性和优点

  • Xilinx Artix® UltraScale+™ devices are the industry’s only cost-optimized FPGAs based on an advanced, production-proven 16nm architecture for best-in-class performance/watt.

  • Analog Devices, Inc. supports power delivery solutions for the Artix Ultrascale+ low-cost designs. Monolithic solutions are used to power Xilinx FPGA and/or SoC rails as well as other system rails. These regulators are highly integrated discrete solutions optimized for cost, efficiency and footprint.

  • ADI provides supporting documentation including power schematics, layout, LTpowerPlanner® and applicable LTpowerPlay® configuration files to enable you to validate the power solution for your application seamlessly.

  • For a complete list power designs and use cases, please contact your local FAE.

  • Key Power for full management devices are used as follows:

    • LTC3307A
    • LTC3309A
    • ADP125
    • LTC3617 (Optional DDR)
    • LTC3618
    • ADM1186 (Optional Monitoring & Sequencing)
Artix UltraScale+
用于AU10/15P和AU20/25P的最低供电轨——非硬件验证设计
Artix US+ Rail Consolidation – Minimum Rails (AU10P/15P) Power Tree
Artix US+ Rail Consolidation - Minimum Rails (AU20P/25P) Power Tree
